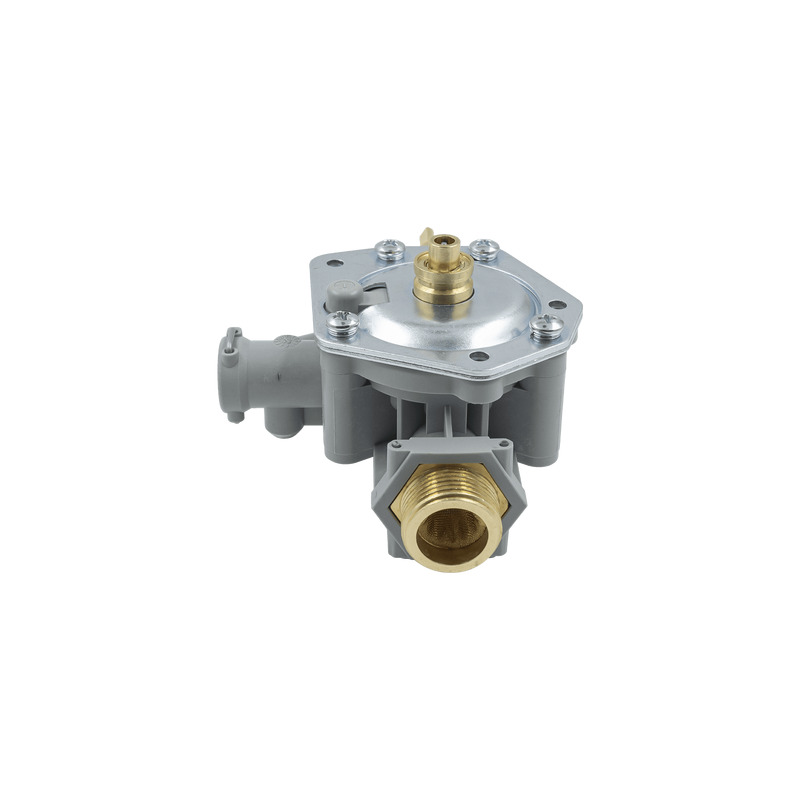

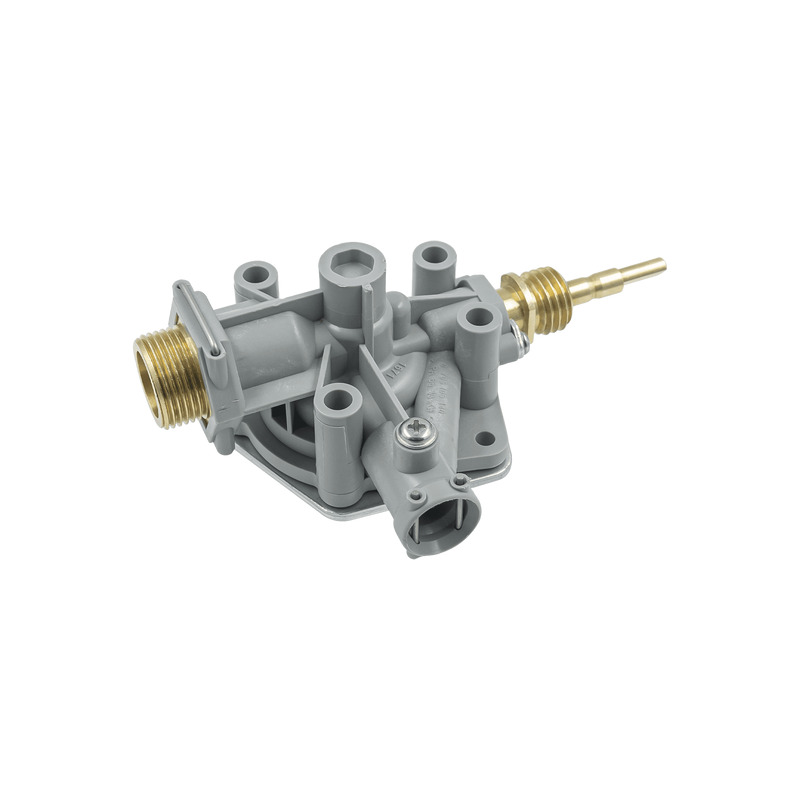

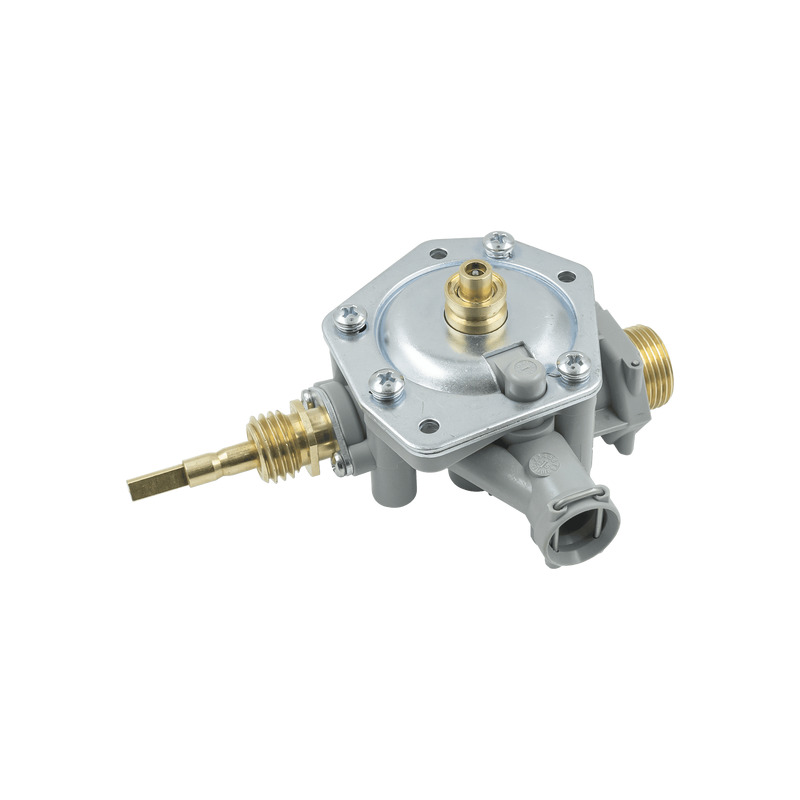

Водяний блок для газової колонки Bosch, Junkers, WR275-1 KD1

Водяний блок для газової колонки Bosch, Junkers, WR275-1 KD1

• приєднання до системи - штуцер з різьбою 3/4"
• розміри валу регулятора витрати води - довжина 35 мм (від різьби), Ø 6 мм (з урахуванням лиски 6х5 мм)
• втулка водяного вузла - Ø 9-17 мм (зовнішній), Ø паза - 14,4 мм, отвір зі штоком Ø 5,8 мм
• отвір виходу води - Ø 16,8 мм

Водяний блок - це один з ключових виконавчих вузлів будь-якої газової колонки, що забезпечує її автоматичне
ввімкнення, вимкнення та контроль потоку води. Він є комутатором, який перетворює зміну тиску води в
команду для газового пальника.

Робота водяного блоку заснована на чутливому механізмі, який реагує на різницю тиску:
- кран закритий: вода у водяному блоці знаходиться під статичним тиском системи. Мембрана займає
нейтральне положення, а газовий клапан, пов'язаний з нею, закритий;
- кран відкритий: тиск води з одного боку мембрани падає, а з іншого залишається високим (або навпаки,
залежно від конструкції);
- рух мембрани: різниця тиску змушує еластичну мембрану прогинатися;
- команда для газу: рух мембрани передається на шток (або мікроперемикач), який відкриває газовий клапан
(газовий блок);
- запалювання: газ подається на пальник, відбувається запалювання, і колонка починає нагрівати воду.
- вимкнення: коли ви закриваєте кран, тиск вирівнюється, мембрана повертається у вихідне положення, шток
відпускає газовий клапан, і пальник вимикається.

Основні функції, які виконує водяний блок:
- автоматичний запуск/зупинка подачі газу;
- контроль потоку води.
