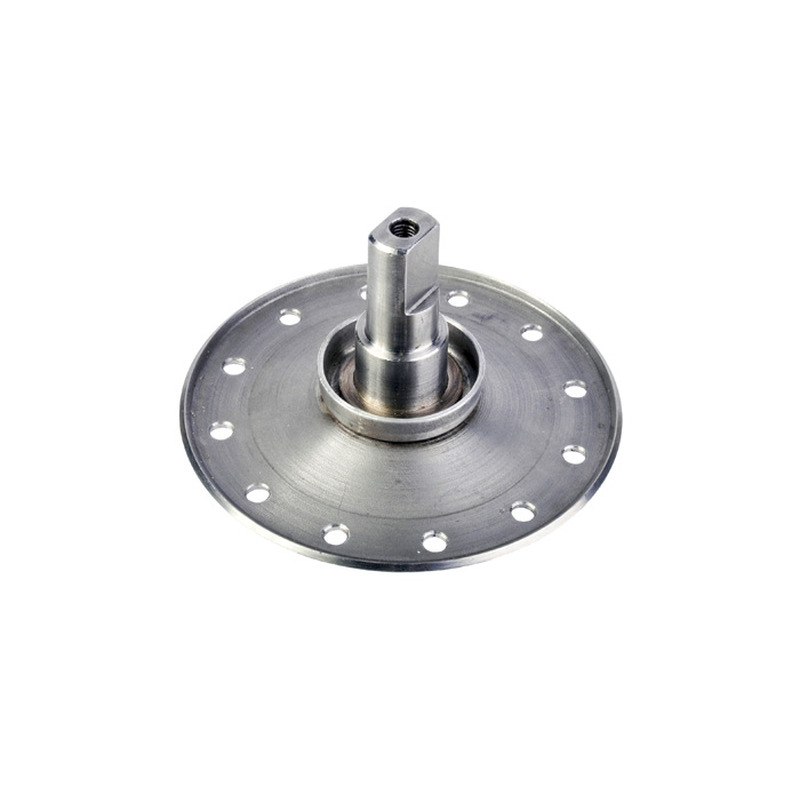

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0105, лиски (ведучий)

Фланець (опора барабана) для пральної машини Electrolux, Zanussi (0105)

• ведучий
• для пральних машин із вертикальним завантаженням

• діаметр основи (±1 мм) - 107 мм
• товщина листа основи - 2 мм
• діаметри вала - 27,8-21,9-17-11х17 мм (від основи до закінчення вала)
• висота вала від основи - 47,5 мм
• висота фланця загальна (±1 мм) - 55 мм
• отвір у валу - з різьбою М6, глибина 27,6 мм
• кріплення шківа до фланця - 11х17 мм (2 лиски)
• кріплення фланця до барабана - 12 отворів Ø 5 мм (міжцентрова відстань 87,5 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
