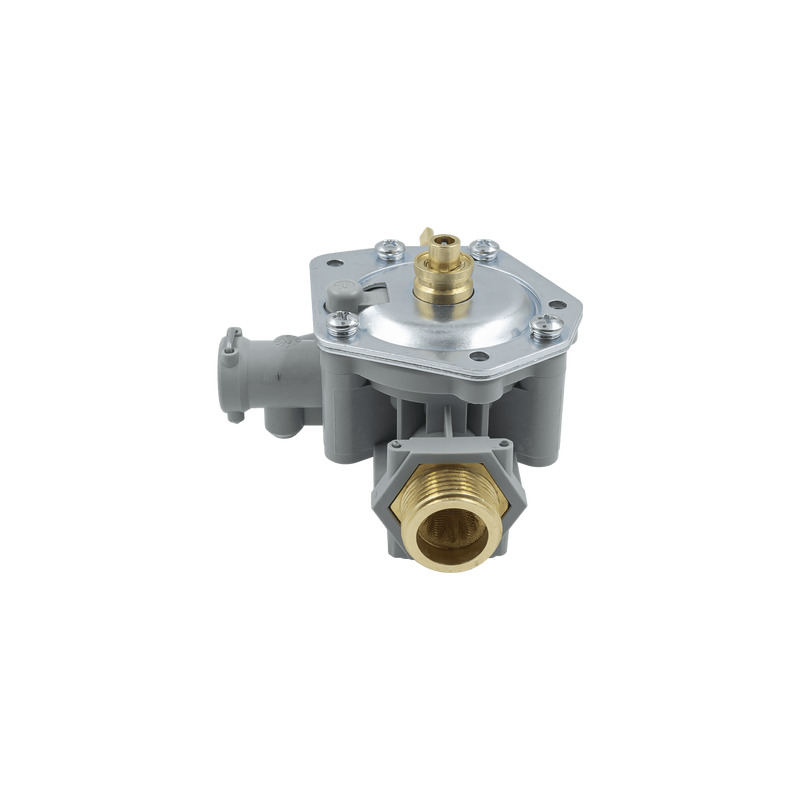

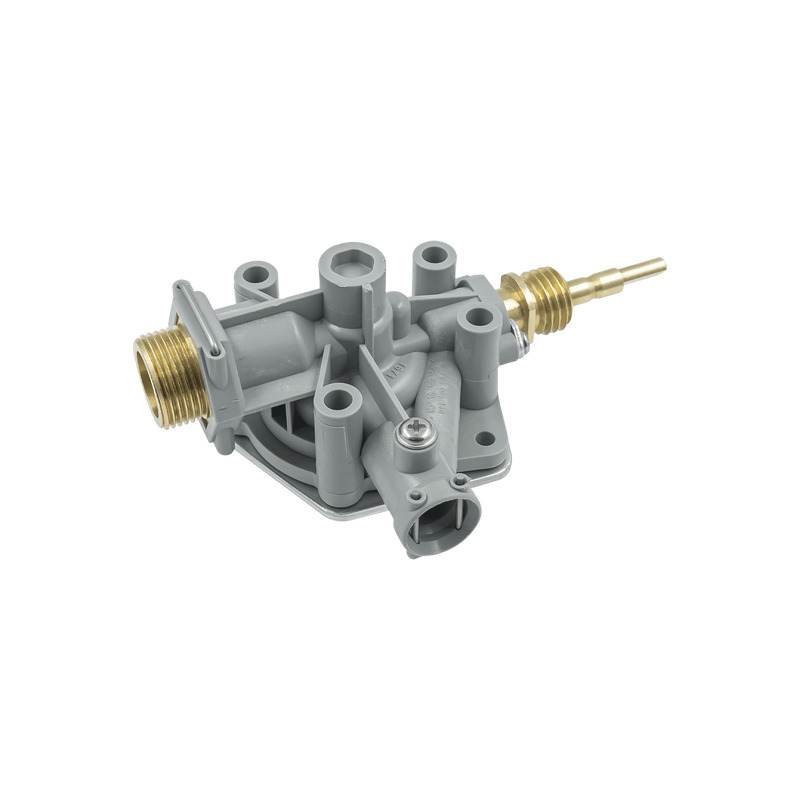

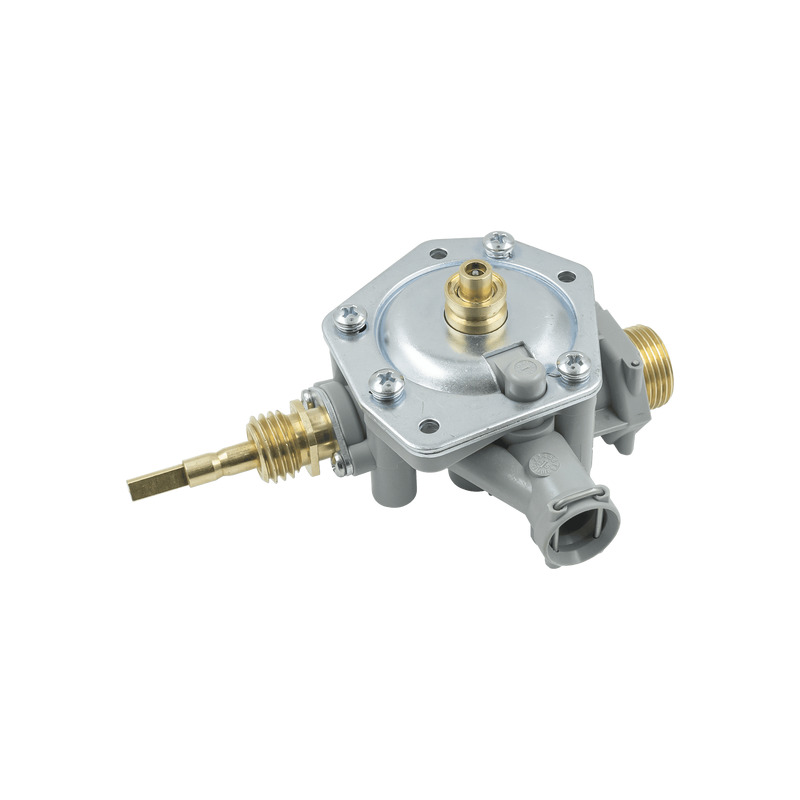

Водяной блок для газовой колонки Bosch, Junkers, WR275-1 KD1

Водяной блок для газовой колонки Bosch, Junkers, WR275-1 KD1

• присоединение к системе - штуцер с резьбой 3/4"
• размеры вала регулятора расхода воды - длина 35 мм (от резьбы), Ø 6 мм (с учетом лыски 6х5 мм)
• втулка водяного узла - Ø 9-17 мм (внешний), Ø паза - 14,4 мм, отверстие со штоком Ø 5,8 мм
• отверстие выхода воды - Ø 16,8 мм

Водяной блок - это один из ключевых исполнительных узлов любой газовой колонки, обеспечивающий ее
автоматическое включение, выключение и контроль потока воды. Он является коммутатором, который
преобразует изменение давления воды в команду для газовой горелки.

Работа водяного блока основана на чувствительном механизме, который реагирует на разницу давления:
- кран закрыт: вода в водяном блоке находится под статическим давлением системы. Мембрана занимает
нейтральное положение, а газовый клапан, связанный с ней, закрыт;
- кран открыт: давление воды с одной стороны мембраны падает, а с другой остается высоким (или
наоборот, в зависимости от конструкции);
- движение мембраны: разница давления заставляет эластичную мембрану прогибаться;
- команда для газа: движение мембраны передается на шток (или микропереключатель), который
открывает газовый клапан (газовый блок);
- зажигание: газ подается на горелку, происходит зажигание, и колонка начинает нагревать воду.
- выключение: когда вы закрываете кран, давление выравнивается, мембрана возвращается в исходное
положение, шток отпускает газовый клапан, и горелка выключается.

Основные функции, которые выполняет водяной блок:
- автоматический запуск/остановка подачи газа;
- контроль протока воды.
