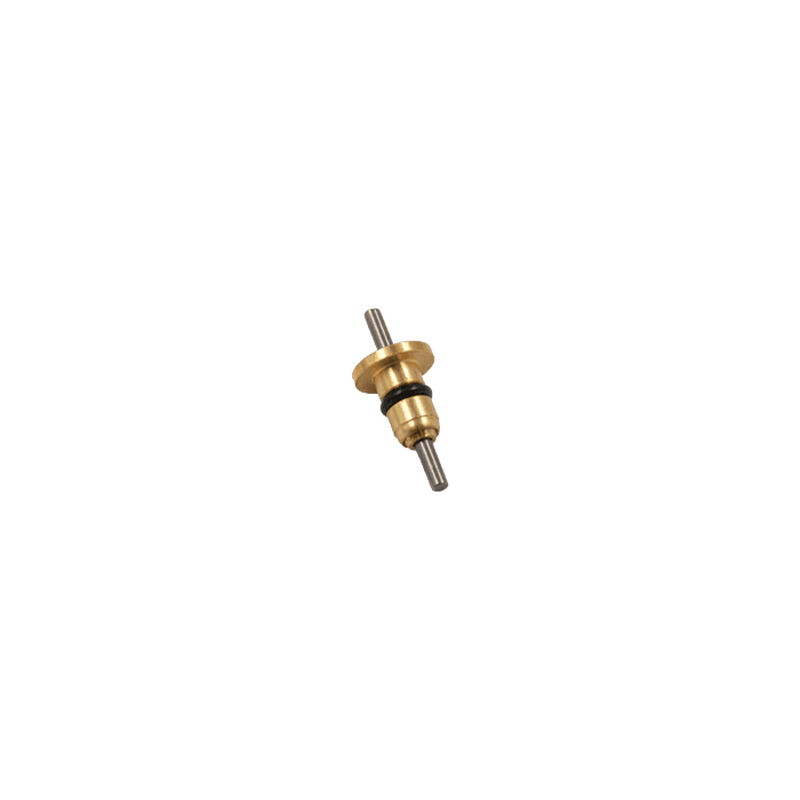

Шток водяного блока для газовой колонки Bosch, Junkers (малый)

Шток водяного блока для газовой колонки Junkers, Bosch

• длина общая - 34 мм
• диаметр фланца - 14 мм
• диаметр по уплотнителю - 9 мм
• размеры стержня штока - Ø 3 мм, длина 10 мм и 9 мм

Водяной блок (редуктор) - устройство в газовой колонке, которое устанавливается непосредственно перед
теплообменником, а его верхняя часть (крышка) соединяется с газовым клапаном при помощи штока.

Шток представляет собой металлический стержень с пружинным механизмом и резиновыми уплотнениями.
Одной стороной стержень крепится (или упирается) в тарелку, которая расположена по центру мембраны
водяного редуктора, а второй - нажимает на клапан газового узла. При открытии крана с горячей водой,
срабатывает мембрана и толкает тарелку со штоком в направлении газового клапана, тем самым открывая
его. Осуществляется подача газа к горелке.

В конструкции присутствует некоторое количество уплотнений (сальников) для обеспечения герметичности
при движении штока.

Конструктивное исполнение данного устройства обеспечивает надежное и точное срабатывание, а также
продолжительный срок эксплуатации. Все, что может повлиять на работоспособность устройства - это:

- неисправная тарелка или мембрана;
- попадание грязи в отверстие втулки и другие места соединений;
- износ уплотнений (сальников);
- лопнувшая пружина

С неисправным штоком устройство подачи газа перестанет срабатывать или будет работать нестабильно,
что в целом скажется на работе всей техники.
