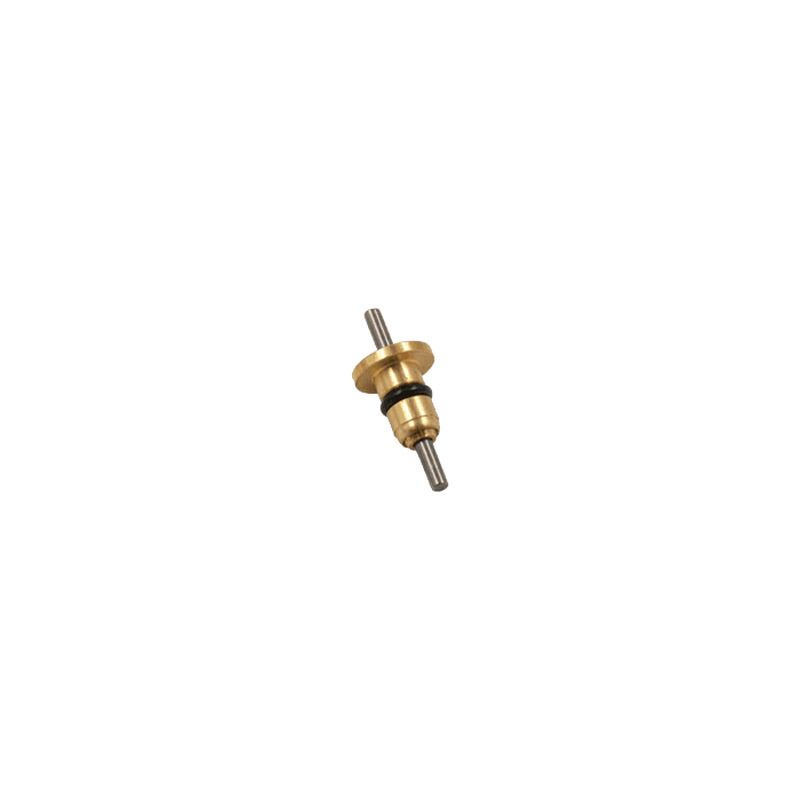

Шток водяного блоку для газової колонки Bosch, Junkers (малий)

Шток водяного блоку для газової колонки Junkers, Bosch

• довжина загальна - 34 мм
• діаметр фланця - 14 мм
• діаметр по ущільнювачу - 9 мм
• розміри стрижня штока - Ø 3 мм, довжина 10 мм та 9 мм

Водяний блок (редуктор) - пристрій у газовій колонці, який встановлюється безпосередньо перед теплообмінником,
а його верхня частина (кришка) з'єднується з газовим клапаном за допомогою штока.

Шток являє собою металевий стрижень з пружинним механізмом і гумовими ущільненнями. Однією стороною
стрижень кріпиться (або впирається) в тарілку, яка розташована по центру мембрани водяного редуктора, а другою
- натискає на клапан
газового вузла. При відкритті крана з гарячою водою, спрацьовує мембрана і штовхає тарілку зі штоком у напрямку
газового клапана, тим самим відкриваючи його. Здійснюється подача газу до пальника.

У конструкції присутня деяка кількість ущільнень (сальників) для забезпечення герметичності при русі штока.

Конструктивне виконання даного пристрою забезпечує надійне і точне спрацювання, а також тривалий термін
експлуатації. Все, що може вплинути на працездатність пристрою - це:

- несправна тарілка або мембрана;
- потрапляння бруду в отвір втулки та інші місця з'єднань;
- знос ущільнень (сальників);
- пружина, що лопнула.

З несправним штоком пристрій подачі газу перестане спрацьовувати або буде працювати нестабільно, що загалом
позначиться на роботі всієї техніки.
