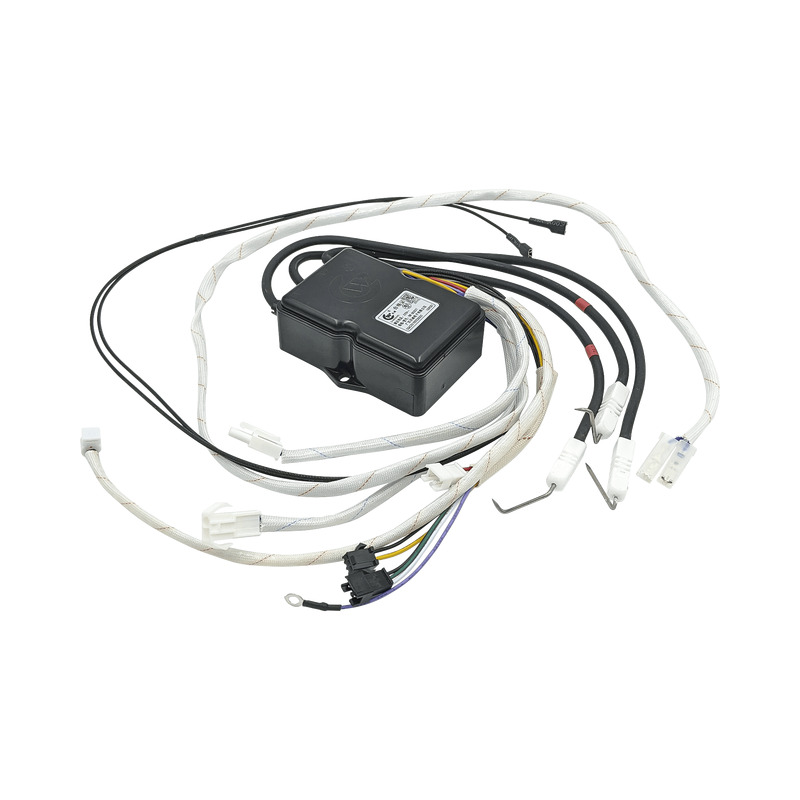

Блок управління та розпалу для колонки, №6, BW-QK002T

Блок управління та розпалу для колонки №6 (BW-QK002T)

Увага!

Перед покупкою уважно порівняйте кожен елемент підключення, параметри та розміри установки. Блоки
розпалу та управління більшості колонок конструктивно схожі, але є нюанси, на які потрібно звернути
увагу!

• живлення ~220 В - роз'єм (2 контакти), довжина проводу 240 мм (±5 мм)
• вентилятор - роз'єм (2 контакти), довжина проводу 270 мм (±5 мм)
• термостат - 2 проводи з клемами типу "мама" під 6,3 мм, довжина 780 мм (±5 мм)
• реле тиску повітря - 2 проводи з клемами типу "мама" під 4,8 мм, довжина 930 мм (±5 мм)
• лампочка індикації - довжина проводу 410 мм (±5 мм)
• мікроперемикач - роз'єм (2 контакти), довжина проводу 230 мм (±5 мм)
• дисплей - роз'єм (2 контакти), довжина проводу 270 мм (±5 мм)
• заземлення ("маса") - під болт М4, довжина проводу 310 мм (±5 мм)
• електромагнитний клапан - роз'єм (3 контакти), довжина проводу 280 мм (±5 мм)

• електрод розпалу (HV1, HV2) - довжина з проводом загальна 350 мм (±5 мм)
• електрод іонізації (S) - довжина з проводом загальна 350 мм (±5 мм)
• довжина наконечника електрода - 31 мм (S), 26 мм (HV1, HV2)

• розміри корпусу (±2 мм) - 62х91х34 мм
• кріплення - 2 отвори з міжцентровою відстанню 62 мм

Блок управління та розпалу відповідає за управління генерацією іскор, подачу живлення на електромагнітні
котушки, контролює наявність полум'я та включення пальника при витраті води. Плату управління газовою
колонкою сконструйовано у пластиковому корпусі. Електронні компоненти в ньому залиті силіконом для
волого-хімічного захисту. Така захисна конструкція зводить нанівець здійснення ремонту та заміну
комплектуючих компонентів плати. Тому найчастіше потребує повної заміни.
