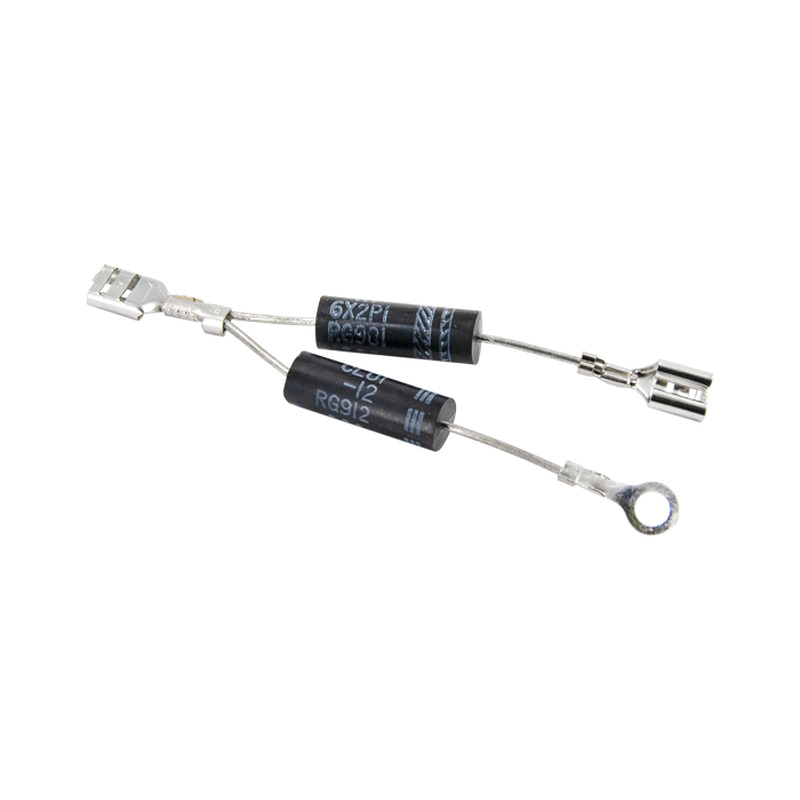

Діод високовольтний подвійний для мікрохвильової печі HV-6X2PI RG901 + CL01-12 RG912

Діод високовольтний подвійний для мікрохвильової печі HV-6X2PI RG901 + CL01-12 RG912

• діод (fuse) HV-6X2PI RG901 - D1 6 кВ, D2 1.7 кВ, максимальний зворотний струм 550 мА, максимальний
прямий струм збирання 10мкА (10 µAmps), робоча температура -40...+140 °С
• діод високовольтний CL01-12 RG912 - імпульсна зворотна напруга, що повторюється 12 кВ
• підключення - 2 клеми типу "мама" під 6,3 мм + 1 клема кільцевого типу Ø 4 мм
• довжина виробу загальна (±3 мм) - 85 мм

Fuse-діод (супресор) призначений для захисту високовольтного конденсатора мікрохвильової печі від
підвищення напруги. Встановлюється паралельно конденсатору. Якщо говорити простими словами, то це
запобіжний діод. Він складається з двох зустрічно включених діодів, які мають різні номінали
(двоспрямований, симетричний). Може бути також односпрямованим (несиметричним). У звичайному режимі
роботи печі фьюз-діод не чинить на неї ніякого впливу. І лише в разі короткого замикання в магнетроні або
перевищення допустимої напруги він пробивається і закорочує вторинну обмотку, тим самим викликаючи
перегорання мережевого запобіжника.

Високовольтний випрямний діод є великою кількістю звичайних випрямних діодів, які послідовно з'єднані в
одному корпусі. Разом із високовольтним трансформатором утворює помножувач і випрямляч напруги
живлення. Підключається до схеми, як правило, між конденсатором та корпусом печі.

При виході з ладу не ремонтується та замінюється на новий.
