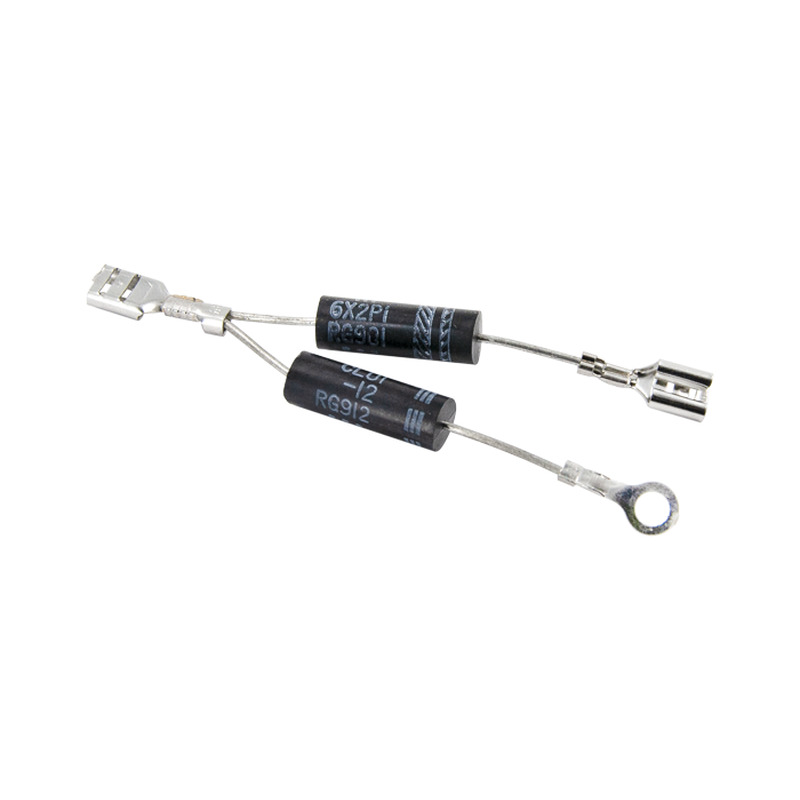

Диод высоковольтный двойной для микроволновой печи HV-6X2PI RG901 + CL01-12 RG912

Диод высоковольтный двойной для микроволновой печи HV-6X2PI RG901 + CL01-12 RG912

• диод (fuse) HV-6X2PI RG901 - D1 6 кВ, D2 1.7 кВ, максимальный обратный ток 550 мА, максимальный
прямой ток сборки 10мкА (10 µAmps), рабочая температура -40...+140 °С
• диод высоковольтный CL01-12 RG912 - повторяющееся импульсное обратное напряжение 12 кВ
• подключение - 2 клеммы типа "мама" под 6,3 мм + 1 клемма кольцевого типа Ø 4 мм
• длина изделия общая (±3 мм) - 85 мм

Fuse-диод (супрессор) предназначен для защиты высоковольтного конденсатора микроволновой печи от
повышения напряжения. Устанавливается параллельно конденсатору. Если говорить простыми словами, то это
предохранительный диод. Он состоит из двух встречно включенных диодов, которые имеют различные
номиналы (двунаправленный, симметричный). Может быть также однонаправленным (несимметричным). В
обычном режиме работы печи фьюз-диод не оказывает на нее никакого влияния. И лишь в случае короткого
замыкания в магнетроне или превышения допустимого напряжения он пробивается и закорачивает вторичную
обмотку, тем самым вызывая перегорание сетевого предохранителя.

Высоковольтный выпрямительный диод представляет собой большое количество обычных выпрямительных
диодов, которые соединены последовательно в одном корпусе. Вместе с высоковольтным трансформатором
образует умножитель и выпрямитель питающего напряжения. Подключается в схеме, как правило, между
конденсатором и корпусом печи.

При выходе из строя не ремонтируется и заменяется на новый.
