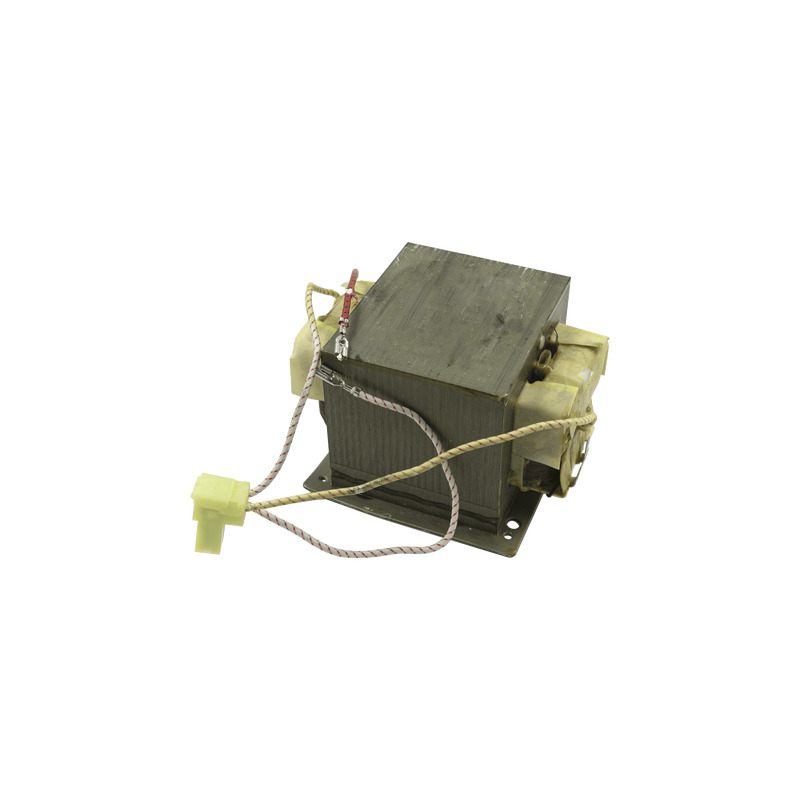

Трансформатор для мікрохвильової печі LGL-800E-4, 90*77*74 мм, 800 Вт

Трансформатор для мікрохвильової печі LGL-800E-4

• інформація, зазначена на пристрої - DANGER HIGH VOLTAGE 220V~50Hz class 220 800W
• потужність - 800 Вт
• напруга та частота - ~220 В, 50 Гц
• елементи підключення - 2 клеммы 4,8 мм + 2 клеммы под 4,8 мм типа "мама" +
2 клеммы под 6,3 мм типа "мама", длина проводов 80, 170, 170 и 160 мм
• габарити сердечника (±2 мм) - 90х77х74 мм
• розмір пластини-основи (±2 мм) - 98,5х106х1,5 мм
• кріплення - 4 отвори Ø 2,9 мм + 2 отвори Ø 5,9 мм

Трансформатор - це статичний електромагнітний пристрій, який перетворює змінну напругу зі збереженням
частоти. Принцип дії заснований на властивостях електромагнітної індукції. Такого роду пристрої широко
поширені у сфері електроніки, радіоелектроніки та енергетики.

У випадку з мікрохвильовою піччю використання високовольтного трансформатора - це важлива умова для
здійснення роботи магнетрона. Такий трансформатор має одну первинну обмотку, на яку подається
мережеву напругу (~220-250 В) і дві вторинні - одна (накальна) видає від 2,5 до 4,6 В для живлення нитки
розжарення, а друга (анодна) - близько 2200 В. Напруга з анодної обмотки складається з напругою на
помножувальному пристрої й подається на анод магнетрона вже у вигляді пульсуючої напруги 4000-4500 В
з частотою 50 Гц. Такої величини якраз достатньо для нормального живлення магнетрона. Залежно від
магнетрона підбирається трансформатор, як і навпаки.

Хоч трансформатор і є пристроєм, який має тривалий термін експлуатації, він все ж таки може вийти з ладу з
низки причин. Серед них:

- міжвиткове замикання обмоток
- окислення або вигоряння контактів
- механічні пошкодження обмоток і сердечника

Якщо мікрохвильова піч видає неприємний гул, з'явилася відчутна вібрація, неприємний запах гару, то в
більшості випадків - це ознаки несправного трансформатора. Виходом зі становища буде заміна
трансформатора на новий або ремонт старого, якщо він підлягає відновленню.
