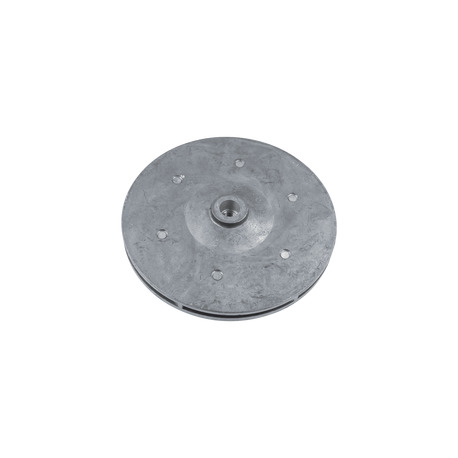

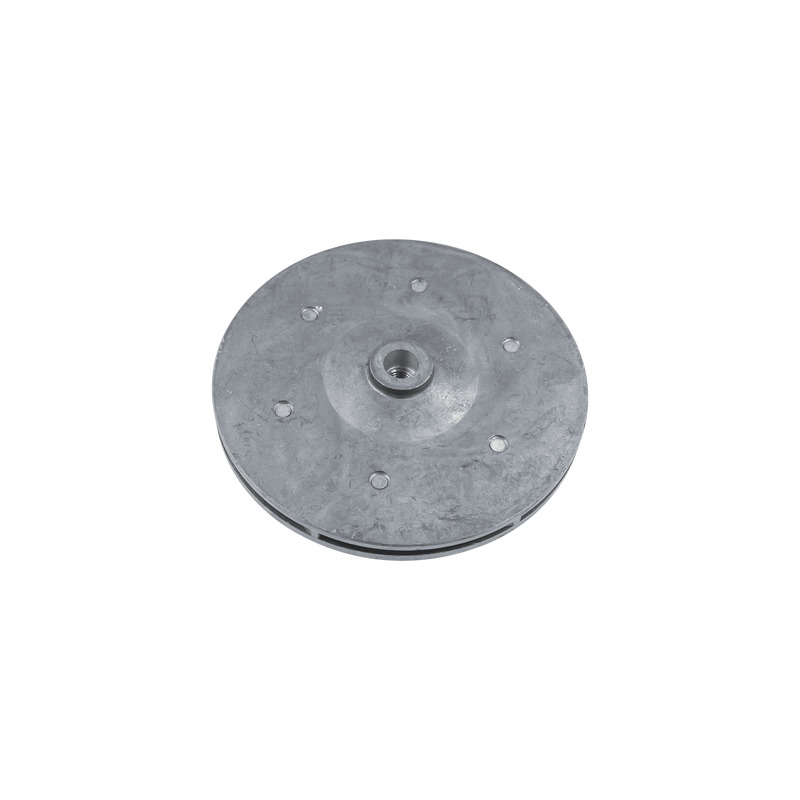

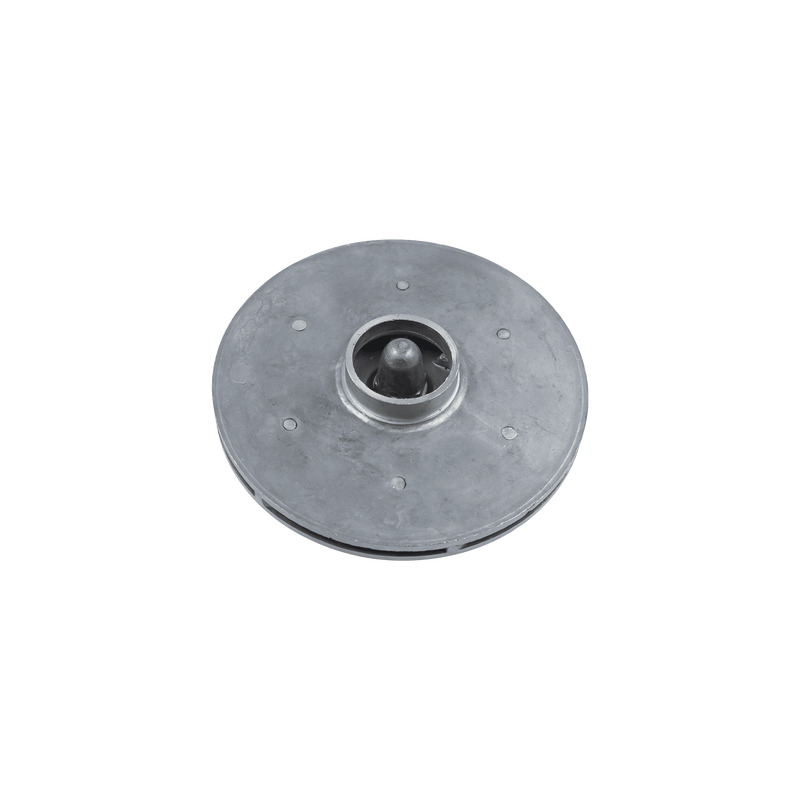

Крыльчатка (рабочее колесо) для насоса БЦН 1.6, плоская с гайкой
• диаметр наружный (±1 мм) - 130 мм
• высота общая (±1 мм) - 35 мм
• толщина рабочего колеса (±0,3 мм) - 10,5 мм
• высота рабочего зазора - 5 мм
• посадка - отверстие Ø 12 мм + резьба гайки М10
• диаметр основания (±1 мм) - 22 мм
• высота основания - 4 мм
• диаметр патрубка входа (внутренний/наружный) - 34/39 мм
• высота патрубка входа (±0,3 мм) - 11 мм
Рабочее колесо (крыльчатка) - это главный рабочий элемент в устройстве насоса. Задачей такого
элемента является преобразование полученной от двигателя вращательной энергии в энергию потока
рабочей среды. Таким образом вместе с вращающейся крыльчаткой жидкость (рабочая среда),
находящаяся в ней также получает движение и на нее начинает воздействовать центробежная сила.
Эта сила под действием физического закона отбрасывает жидкость от центра крыльчатки к ее краям
(к периферии). В результате создается разрежение, которое способствует всасыванию жидкости через
соответствующий патрубок насоса. Достигнув периферии крыльчатки жидкость отправляется в напорный
патрубок.
Крыльчатка изготовлена из прочного и износостойкого сплава алюминия и рассчитана на достаточно
длительный период эксплуатации. При выходе из строя не подлежит ремонту и заменяется на новую.
