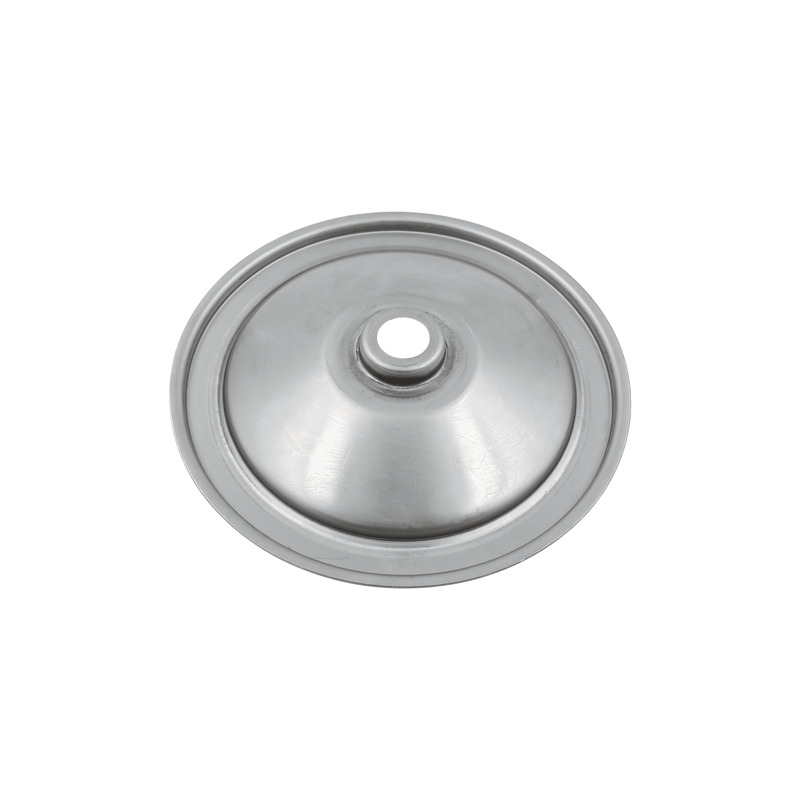

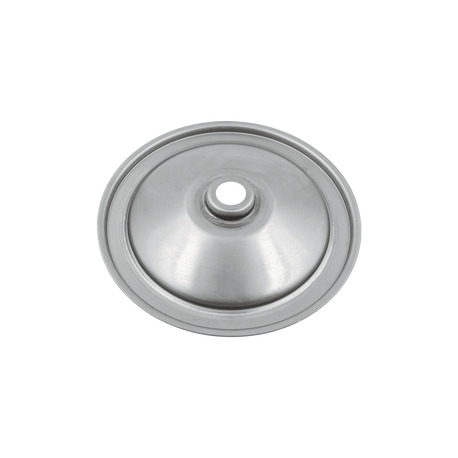

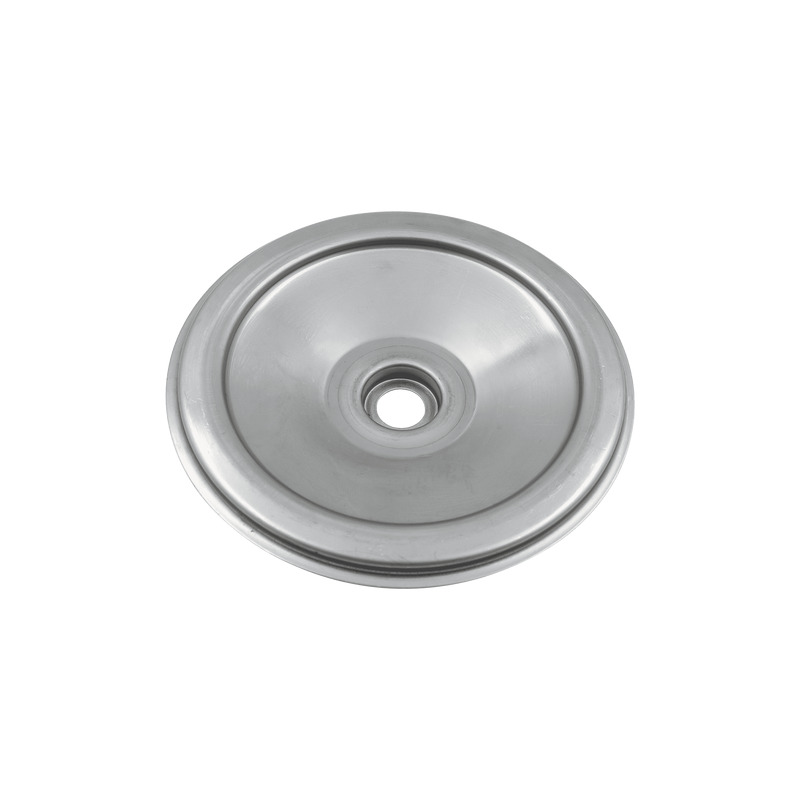

Отражатель (тарелка) для насоса БЦН, d=174 мм, нержавейка

Отражатель (тарелка) для насоса БЦН, нержавейка

• диаметр общий - 174 мм
• диаметр места под крыльчатку - 130 мм
• диаметр установки под уплотнительное кольцо - 165 мм
• диаметр установки в корпус насоса - 135 мм
• диаметр отверстия под ответную часть сальника - 30 мм
• диаметр отверстия установки отражателя - 19 мм
• высота общая - 30 мм
• толщина листа металла - 1 мм

Отражатель (диск, "тарелка", "крышка") - это тарелка из пластика или металла с конусообразным
углублением, предназначенным для рабочего колеса (крыльчатки). Устанавливается в корпус
насоса и вместе с крышкой-улиткой создает герметичную водяную камеру. В центре отражателя
имеется посадочное место для ответной части торцевого уплотнения (сальника).

Большинство насосов БЦН в заводской конструкции имеют отражатели из пластика, которые нередко
выходят из строя. Качественной и надежной заменой будет изделие из нержавеющей стали, что
обеспечит бесперебойную работу техники на долгие годы.
