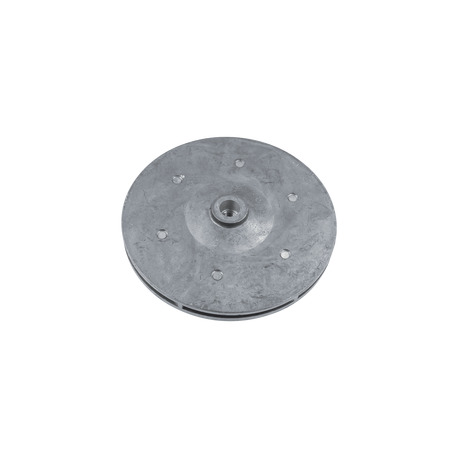

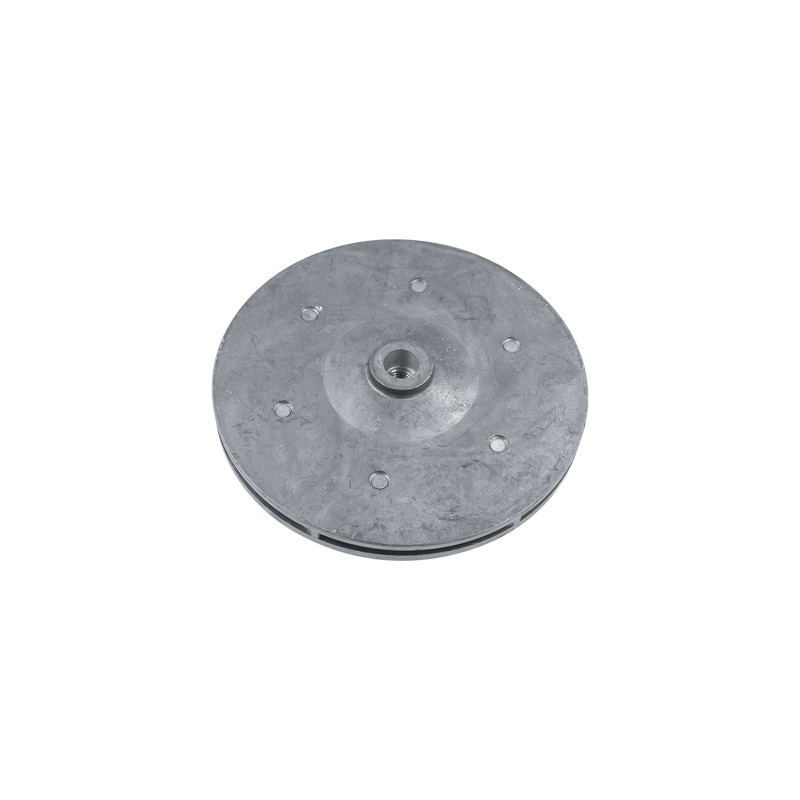

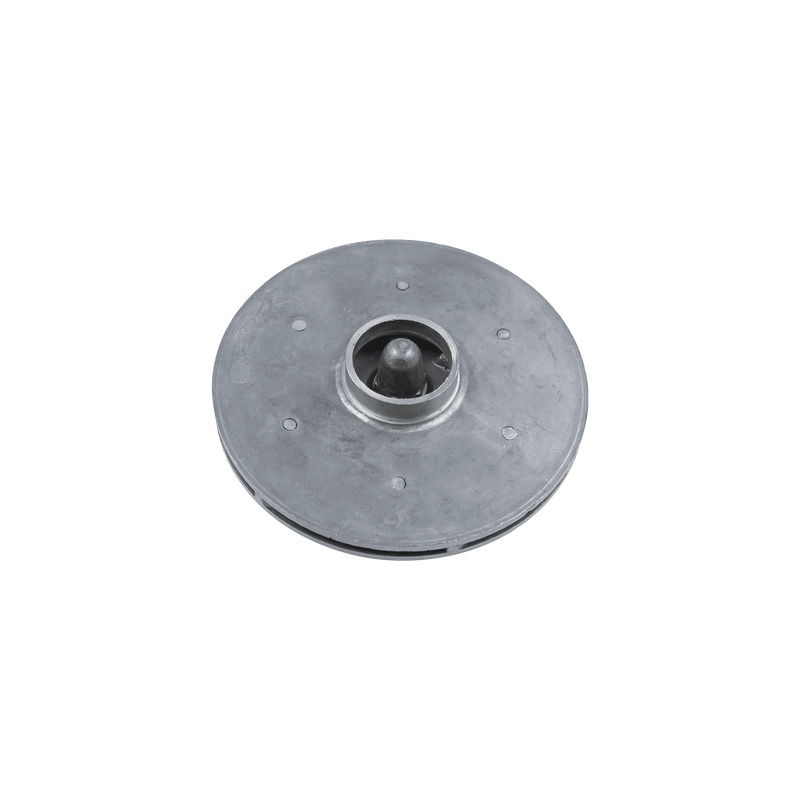

Крильчатка (робоче колесо) для насоса БЦН 1.6, d=M10/39/130 мм, h=10,5 мм, плоска з гайкою

Крильчатка (робоче колесо) для насоса БЦН 1.6, плоска з гайкою

• діаметр зовнішній (±1 мм) - 130 мм
• висота загальна (±1 мм) - 35 мм
• товщина робочого колеса (±0,3 мм) - 10,5 мм
• висота робочого зазору - 5 мм
• посадка - отвір Ø 12 мм + різьба гайки М10
• діаметр основи (±1 мм) - 22 мм
• висота основи - 4 мм
• діаметр патрубка входу (внутрішній/зовнішній) - 34/39 мм
• висота патрубка входу (±0,3 мм) - 11 мм

Робоче колесо (крильчатка) - це головний робочий елемент в конструкції насоса. Завданням такого
елемента є перетворення отриманої від двигуна обертальної енергії в енергію потоку робочого
середовища. Таким чином разом з крильчаткою, що обертається, рідина (робоче середовище) в ній
також отримує рух і на неї починає впливати відцентрова сила. Ця сила під дією фізичного закону
відкидає рідину від центру крильчатки до її країв (до периферії). В результаті створюється розрідження,
яке сприяє всмоктуванню рідини через відповідний патрубок насоса. Досягнувши периферії крильчатки,
рідина відправляється в напірний патрубок.

Крильчатка виготовлена з міцного та зносостійкого сплаву алюмінію та розрахована на досить тривалий
період експлуатації. При виході з ладу не підлягає ремонту та замінюється на нову.
