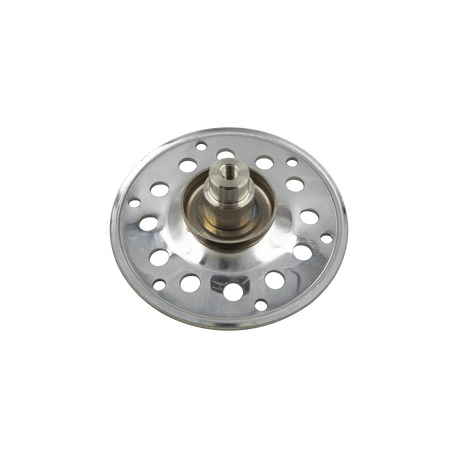

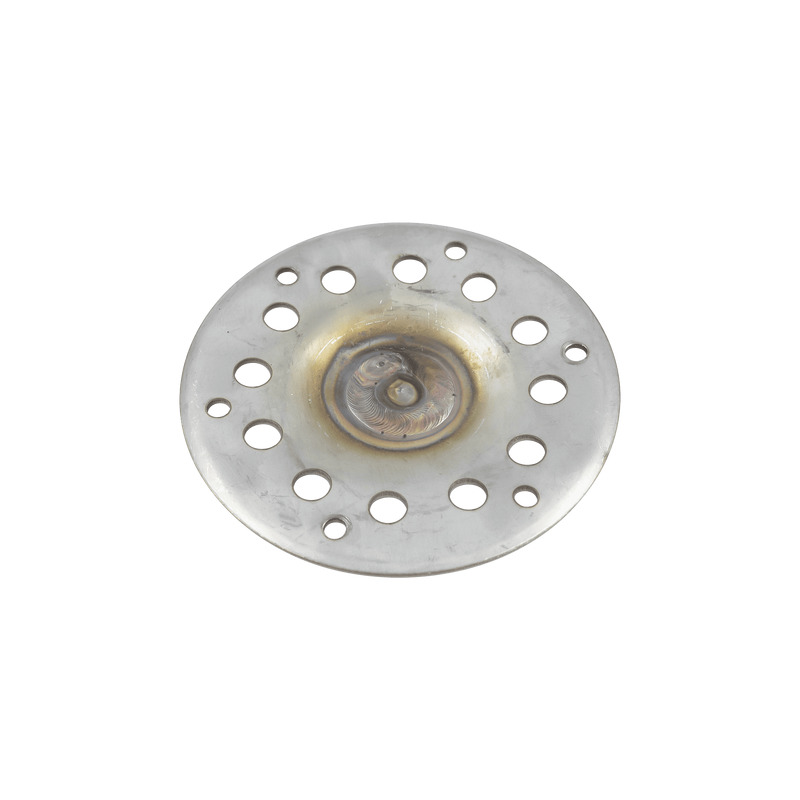

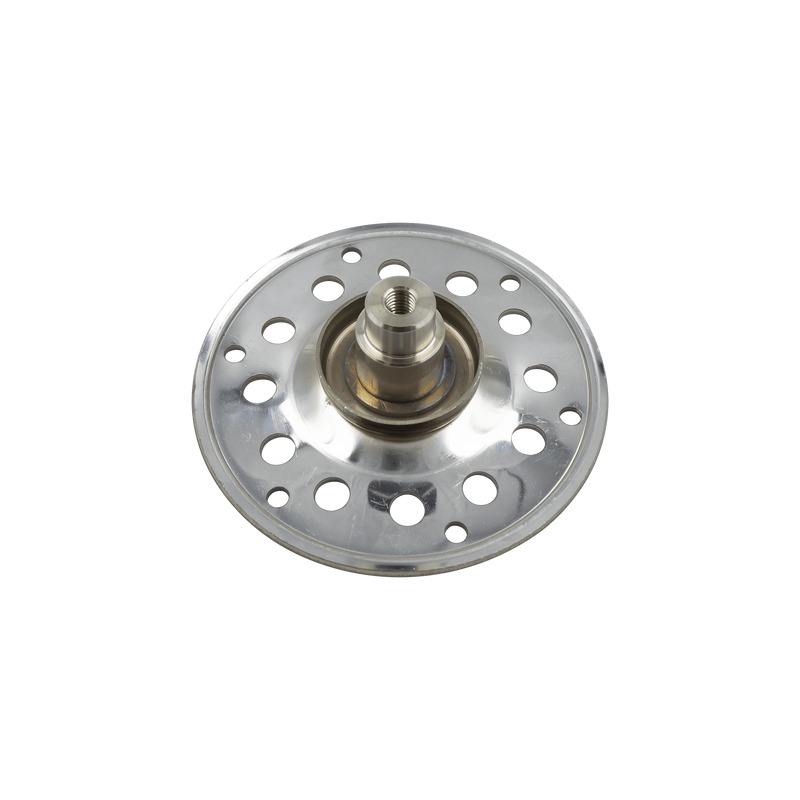

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0117 (ведений)

Фланець (опора барабана) для пральної машини Electrolux, Zanussi (0117)

• ведений
• для пральних машин із вертикальним завантаженням

• діаметр основи (±1 мм) - 106 мм
• товщина листа основи - 2,2 мм
• діаметри вала - 28-22-17 мм (від основи до закінчення вала)
• висота вала від основи - 29,1 мм
• висота фланця загальна (±1 мм) - 38 мм
• отвір у валу - з різьбою М8, глибина 25 мм
• кріплення - 6 отворів Ø 5 мм (міжцентрова відстань 88 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
