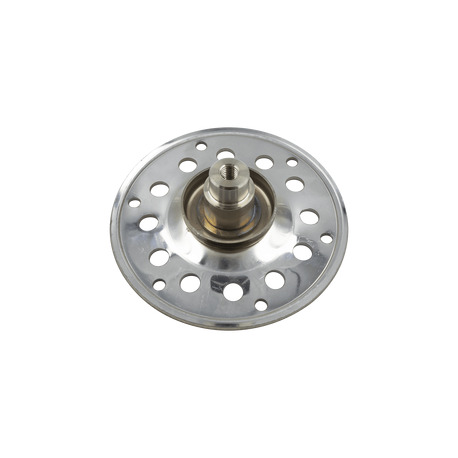

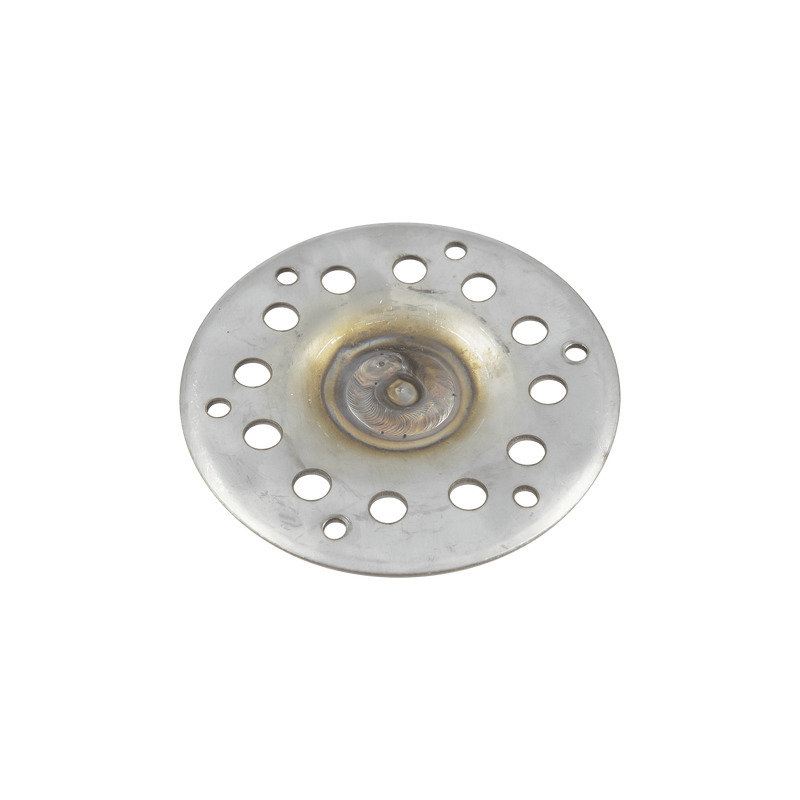

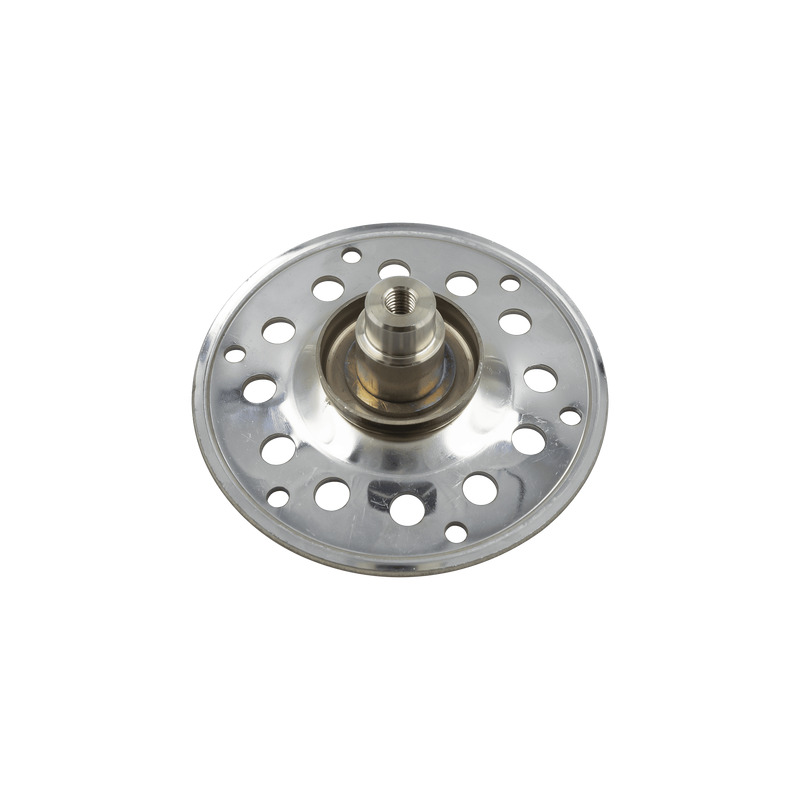

Фланец (опора барабана) для стиральной машины Electrolux, Zanussi 0117 (ведомый)

Фланец (опора барабана) для стиральной машины Electrolux, Zanussi (0117)

• ведомый
• для стиральных машин с вертикальной загрузкой

• диаметр основания (±1 мм) - 106 мм
• толщина листа основания - 2,2 мм
• диаметры вала - 28-22-17 мм (от основания к окончанию вала)
• высота вала от основания - 29,1 мм
• высота фланца общая (±1 мм) - 38 мм
• отверстие в валу - с резьбой М8, глубина 25 мм
• крепление - 6 отверстий Ø 5 мм (межцентровое расстояние 88 мм)

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.
