Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0104, шліц, алюміній (комплект)
Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0104, шліц, алюміній (комплект)

Артикул: 01.0104type2

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0104, шліц, алюміній (комплект)

В наявності 11 од.

Виробник: Без бренда

Ціна при замовленні:
Від 2 шт - 836 грн
Від 5 шт - 757 грн
Від 10 шт - 705 грн

915 грн

Характеристики


Стан
Новий


Сумісність
Electrolux, Zanussi, AEG та інші


Призначення
Для пральної машини


Тип
Опора барабана


Фланець 1 (шліц)



Діаметр основи (±1 мм)
104 мм


Товщина листа основи
4 мм


Діаметри вала
22-20,9-17-16 мм (від основи до закінчення вала)


Висота вала від основи
50 мм


Висота фланця загальна (±1 мм)
54 мм


Отвір у валу
З різьбою М6, глибина 38 мм


Кріплення шківа до фланця
Шліцеве з'єднання (13 шліців)


Кріплення фланця до барабана
12 отворів Ø 5 мм (міжцентрова відстань 88 мм)


Фланець 2



Діаметр основи (±1 мм)
104 мм


Товщина листа основи
4 мм


Діаметри вала
22-20,9-17 мм (від основи до закінчення вала)


Висота вала від основи
32 мм


Висота фланця загальна (±1 мм)
36 мм


Отвір у валу
З різьбою М6, глибина 23 мм


Кріплення шківа до фланця
6 отворів Ø 5 мм (міжцентрова відстань 88 мм)


Матеріал
Алюміній


Кількість одиниць, шт
2


Країна-виробник товару
Україна


Додаткові характеристики

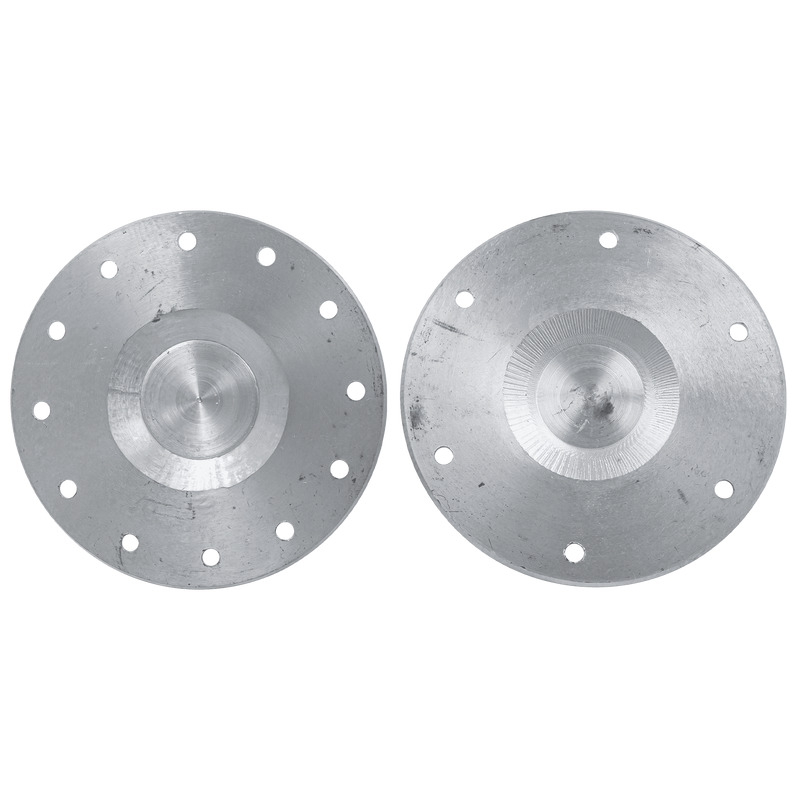

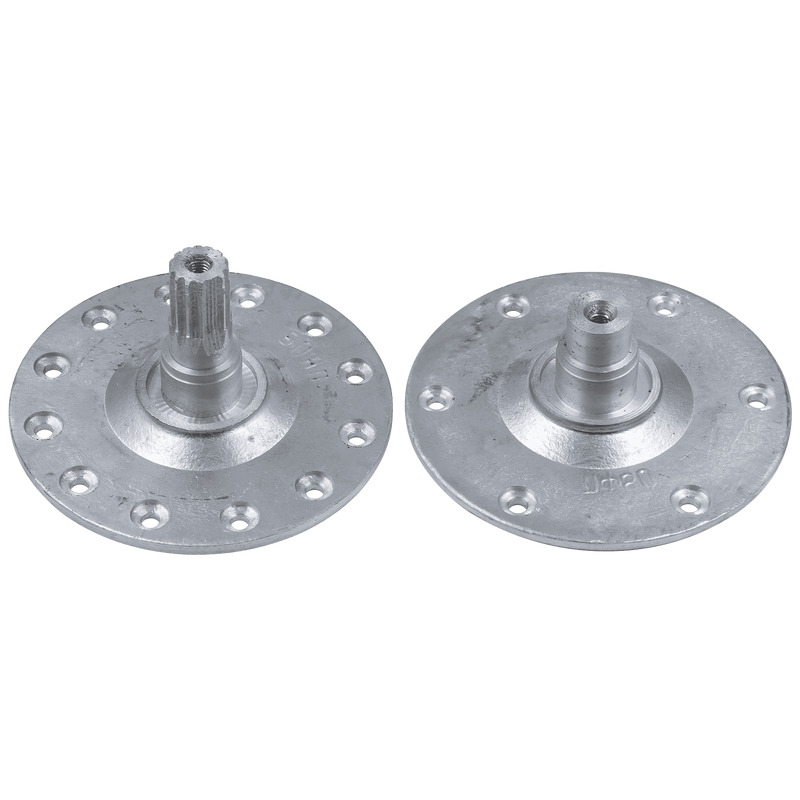

Комплект з 2 фланців. Для пральних машин із вертикальним завантаженням білизни
Опис
Фланець (опора барабана) для пральної машини Electrolux, Zanussi алюміній (0104)

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців

Фланець 1 (шліц)
• діаметр основи (±1 мм) - 104 мм
• товщина листа основи - 4 мм
• діаметри вала - 22-20,9-17-16 мм (від основи до закінчення вала)
• висота вала від основи - 50 мм
• висота фланця загальна (±1 мм) - 54 мм
• отвір у валу - з різьбою М6, глибина 38 мм
• кріплення шківа до фланця - шліцеве з'єднання (13 шліців)
• кріплення фланця до барабана - 12 отворів Ø 5 мм (міжцентрова відстань 88 мм)

Фланець 2
• діаметр основи (±1 мм) - 104 мм
• товщина листа основи - 4 мм
• діаметри вала - 22-20,9-17 мм (від основи до закінчення вала)
• висота вала від основи - 32 мм
• висота фланця загальна (±1 мм) - 36 мм
• отвір у валу - з різьбою М6, глибина 23 мм
• кріплення фланця до барабана - 6 отворів Ø 5 мм (міжцентрова відстань 88 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
Аналоги (1)
Сумісні моделі (2)
  • Підходить до пральних машин марок Electrolux
  • Zanussi за умови сумісності розмірів установки
