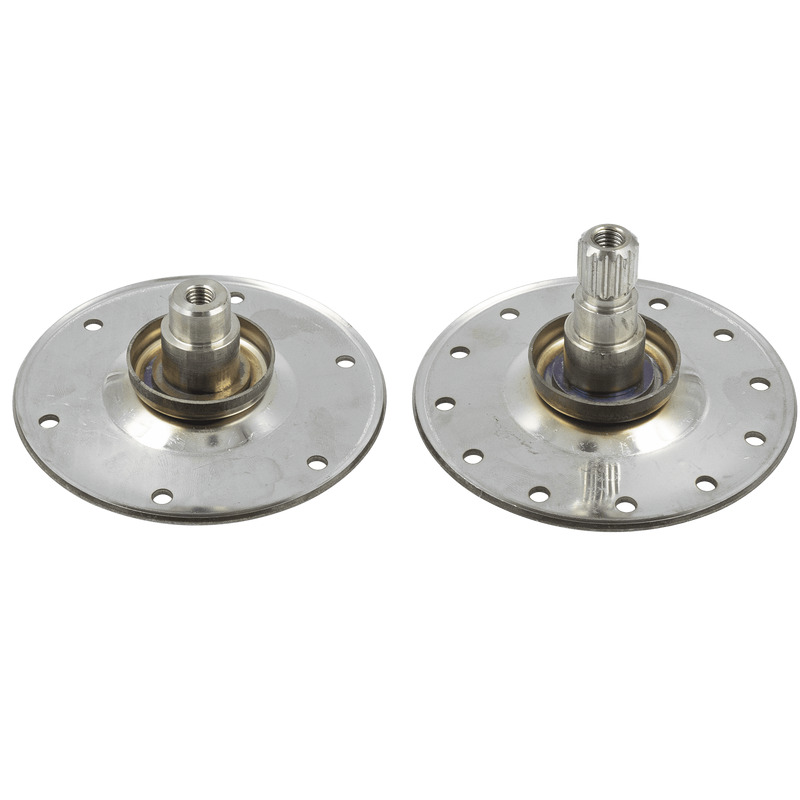

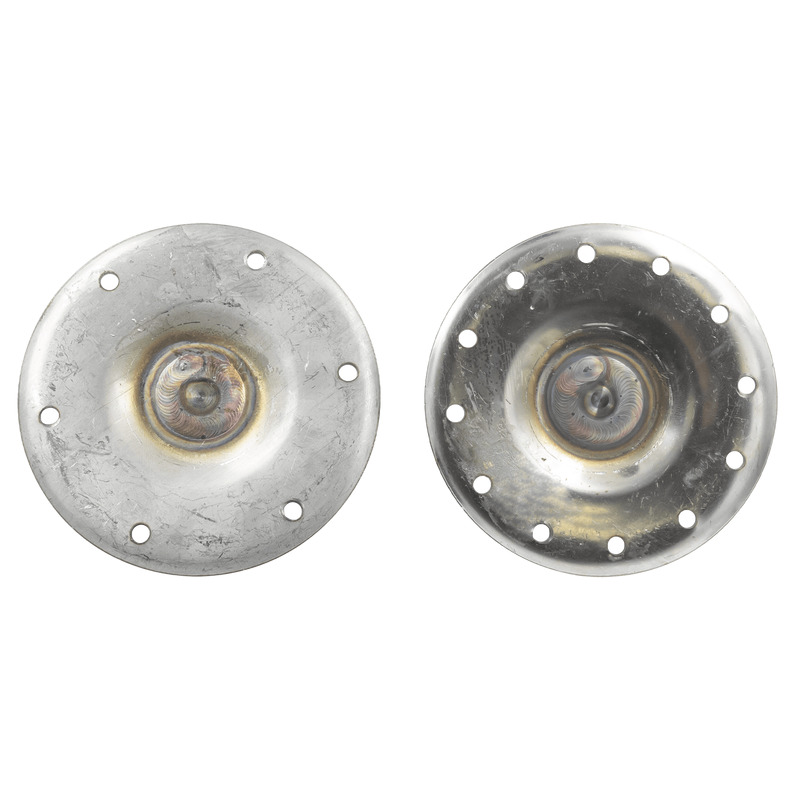

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0104, шліц (комплект)

Артикул: 01.0104_set

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0104, шліц (комплект)

Name: Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0104, шліц (комплект)
Price: 1520 UAH
Availability: InStock

В наявності 15 од.

Ціна при замовленні:

Від 2 шт - 1 393 грн

Від 5 шт - 1 266 грн

Від 10 шт - 1 183 грн

Від 15 шт - 1 167 грн

Кількість одиниць:

Ціна: 1 520 грн

Характеристики

Стан
Новий

Сумісність
Electrolux, Zanussi, AEG та інші

Призначення
Для пральної машини

Тип
Опора барабана

Фланець 1 (шліц)

Діаметр основи (±1 мм)
104 мм

Товщина листа основи
1,5 мм

Діаметри вала
29,5-21,8-17-16 мм (від основи до закінчення вала)

Висота вала від основи
50 мм

Висота фланця загальна (±1 мм)
57 мм

Отвір у валу
З різьбою М6, глибина 21 мм

Кріплення шківа до фланця
Шліцеве з'єднання (13 шліців)

Кріплення фланця до барабана
12 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Фланець 2

Діаметр основи (±1 мм)
104 мм

Товщина листа основи
1,5 мм

Діаметри вала
29,5-21,8-17 мм (від основи до закінчення вала)

Висота вала від основи
30 мм

Висота фланця загальна (±1 мм)
36,6 мм

Отвір у валу
З різьбою М6, глибина 21 мм

Кріплення шківа до фланця
6 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Матеріал
Нержавіюча сталь

Кількість одиниць, шт
2

Країна-виробник товару
Україна

Додаткові характеристики
Комплект з 2 фланців. Для пральних машин із вертикальним завантаженням білизни

Опис

Фланець (опора барабана) для пральної машини Electrolux, Zanussi (0104)

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців

Фланець 1 (шліц)
• діаметр основи (±1 мм) - 104 мм
• товщина листа основи - 1,5 мм
• діаметри вала - 29,5-21,8-17-16 мм (від основи до закінчення вала)
• висота вала від основи - 50 мм
• висота фланця загальна (±1 мм) - 57 мм
• отвір у валу - з різьбою М6, глибина 21 мм
• кріплення шківа до фланця - шліцеве з'єднання (13 шліців)
• кріплення фланця до барабана - 12 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Фланець 2
• діаметр основи (±1 мм) - 104 мм
• товщина листа основи - 1,5 мм
• діаметри вала - 29,5-21,8-17 мм (від основи до закінчення вала)
• висота вала від основи - 30 мм
• висота фланця загальна (±1 мм) - 36,6 мм
• отвір у валу - з різьбою М6, глибина 21 мм
• кріплення фланця до барабана - 6 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
