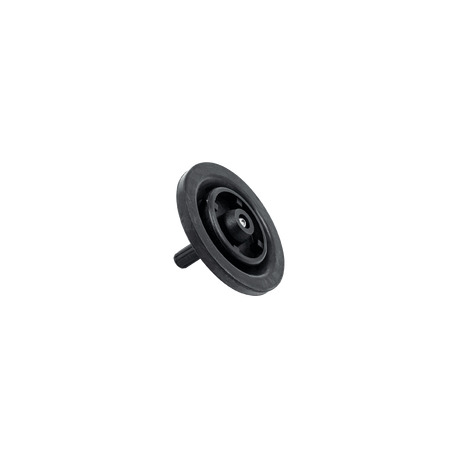

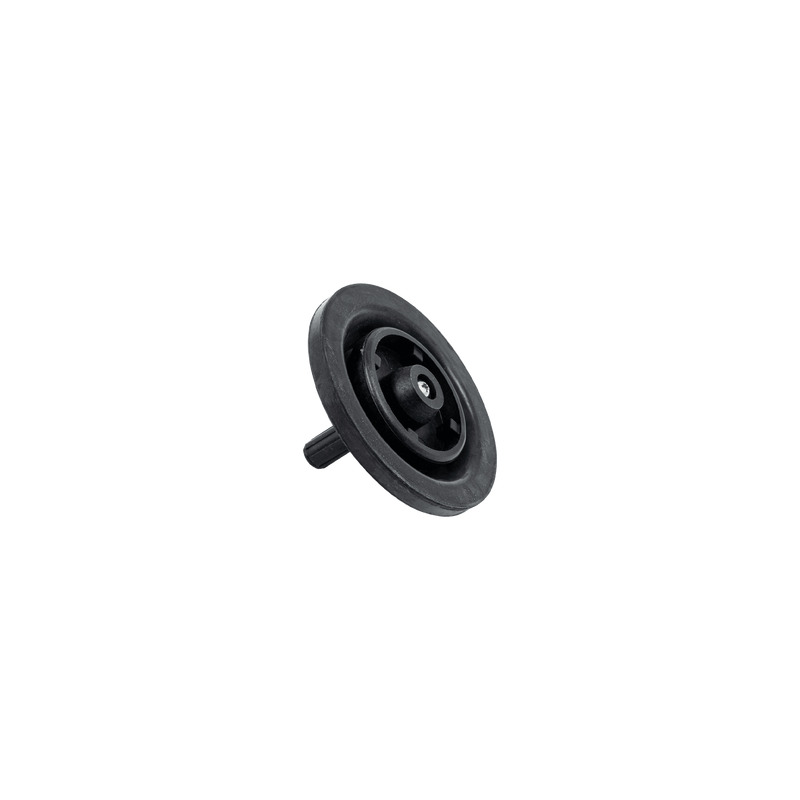

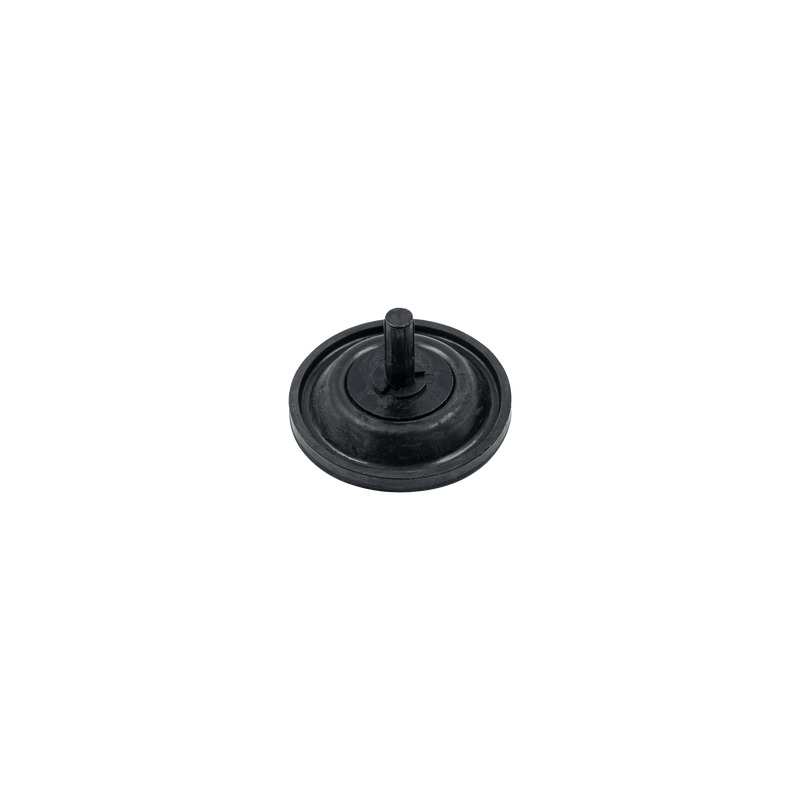

Мембрана для автоматичного реле тиску SKD-2A
• діаметр мамбрани (±1 мм) - 86 мм
• довжина мембрани (±1 мм) - 54 мм
• розміри штока (±1 мм) - довжина 33 мм, Ø 11,5 мм
Мембрана для автоматичного реле тиску - це гнучкий елемент, який реагує на зміну тиску в системі
водопостачання та приводить у дію контакти реле. Вона є ключовою частиною гідравлічного вузла реле, що
дозволяє автоматично вмикати/вимикати помпу залежно від тиску в системі.
Основні функції мембрани:
- реагує на тиск води - при підвищенні чи зниженні тиску деформується;
- передає механічний рух на пружину й контактну систему реле;
- запускає або зупиняє помпу при досягненні заданого тиску;
- ізолює воду від електричної частини реле, забезпечуючи герметичність.
Як працює мембрана?
Вода під тиском потрапляє до мембрани. Мембрана прогинається під дією тиску. Прогин передається на
пружинно-контактний механізм. При досягненні певного тиску - контакти замикаються або розмикаються. Помпа
вмикається або вимикається відповідно.
Встановлюється всередині корпусу реле тиску, між гідравлічною та електричною частиною. Її положення
забезпечує герметичний бар'єр між водою та електрикою.
При несправності мембрана не піддається ремонту, а замінюється на нову.
