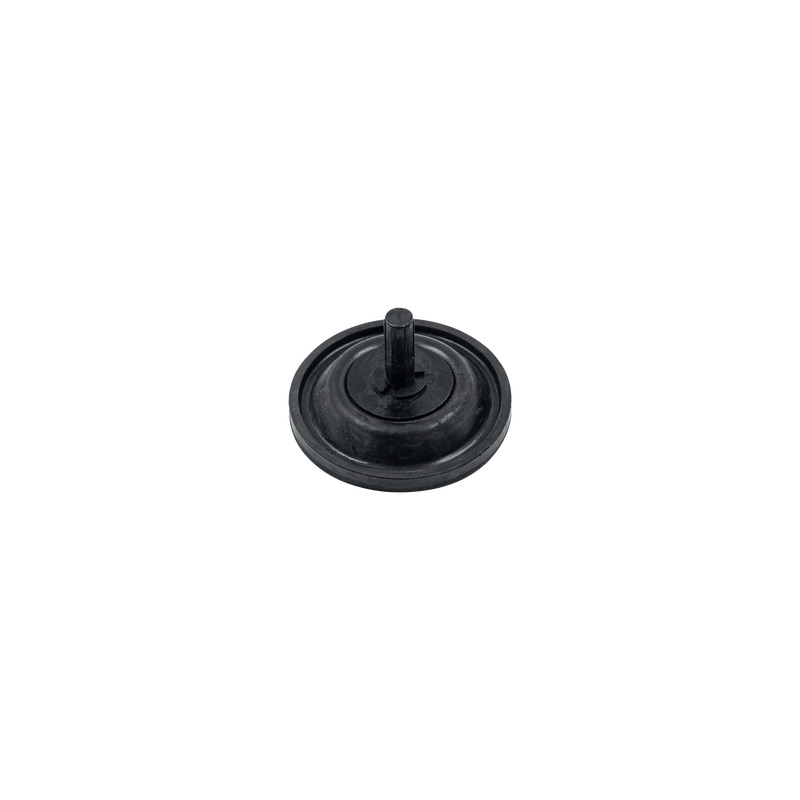

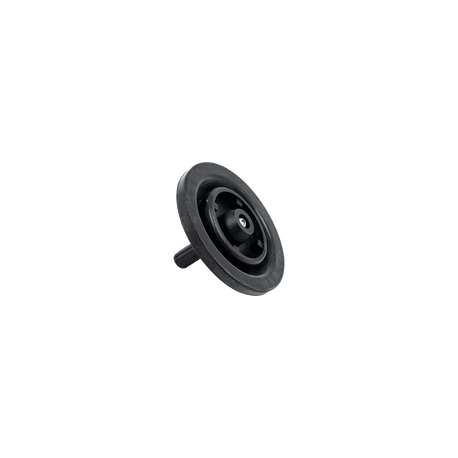

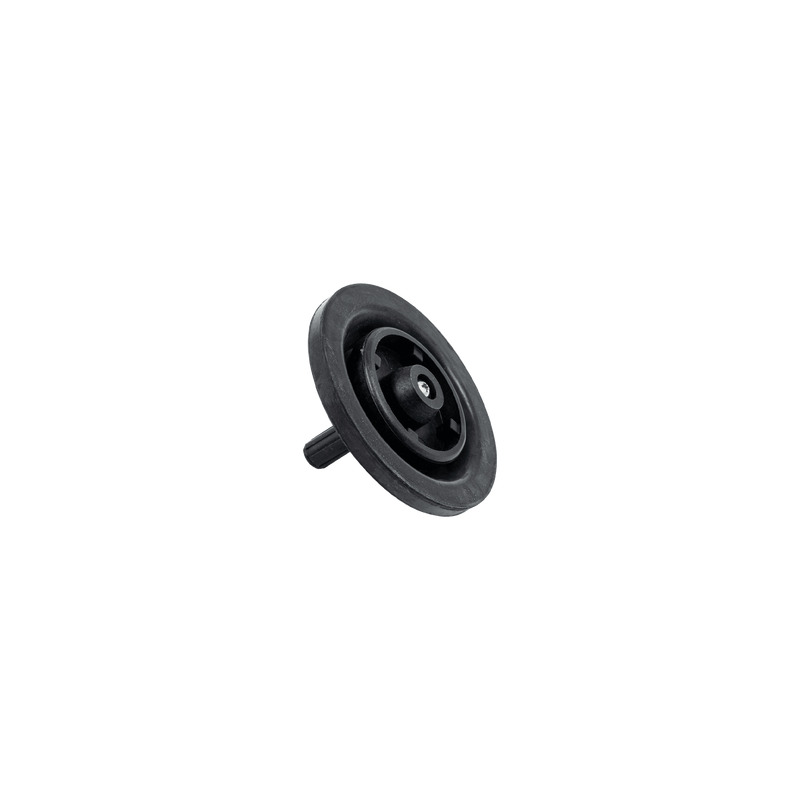

Мембрана для автоматического реле давления SKD-2A

Мембрана для автоматического реле давления SKD-2A

• диаметр мамбраны (±1 мм) - 86 мм
• длина мембраны (±1 мм) - 54 мм
• размеры штока (±1 мм) - длина 33 мм, Ø 11,5 мм

Мембрана для автоматического реле давления - это гибкий элемент, который реагирует на изменение давления в
системе водоснабжения и приводит в действие контакты реле. Она является ключевой частью гидравлического
узла реле, что позволяет автоматически включать/выключать насос в зависимости от давления в системе.

Основные функции мембраны:

- реагирует на давление воды - при повышении или понижении давления деформируется;
- передает механическое движение на пружину и контактную систему реле;
- запускает или останавливает насос при достижении заданного давления;
- изолирует воду от электрической части реле, обеспечивая герметичность.

Как работает мембрана?
Вода под давлением попадает к мембране. Мембрана прогибается под действием давления. Прогиб передается
на пружинно-контактный механизм. При достижении определенного давления - контакты замыкаются или
размыкаются. Помпа включается или выключается соответственно.

Устанавливается внутри корпуса реле давления, между гидравлической и электрической частью. Ее положение
обеспечивает герметичный барьер между водой и электричеством.

При неисправности мембрана не поддается ремонту, а заменяется на новую.
