Електромагнітний клапан для газової колонки ZD201-A, 3 В, d=20 мм

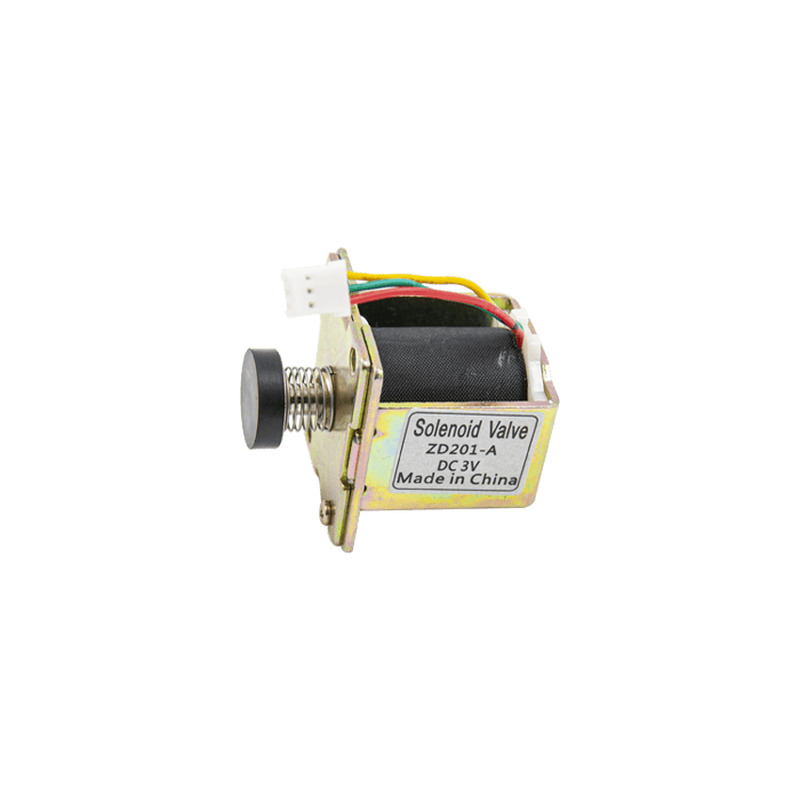

Електромагнітний клапан для газової колонки ZD201-A

• номінальна напруга - 3 В
• підключення - штекер (3 контакти)
• довжина проводу (±2 мм) - 50 мм
• діаметр запірного механізму - 20 мм
• висота запірного механізму - 13/16 мм (зі стиснутою пружиною/з нестиснутою пружиною)
• габарити корпусу - 42х46х43 мм
• кріплення - 2 отвори Ø 4,5 мм

Електромагнітний газовий клапан - це електромеханічний пристрій, який регулює подачу газу як в нормальному,
так і в аварійному режимі. Застосовується у різних конструктивних виконаннях блоків автоматики газових котлів,
колонок, конвекторів та ін.

Робота клапана заснована на принципі автоматичного спрацьовування в аварійних ситуаціях. При включенні
котла здійснюється запалювання пілотного пальника. Рукоятка керування натискається до упору разом з
кнопкою п'єзорозпалу і клапан примусово відкривається, здійснюючи подачу газу до запальника. Полум'я
запальника нагріває наконечник термопари, яка під'єднана до електромагнітного клапану і утворюється
термоелектричний ефект - термо-ЕДС. Величини такої ЕДС достатньо для утримання клапана у відкритому
положенні. В аварійних ситуаціях при раптовому відключенні газу або загасанні полум'я запального або
основного пальника нагрів термопари припиняється, ЕДС знижується і клапан перекриває подачу газу.
Також до такого клапана підключається датчик тяги, який включений в ланцюг термопари. При зміні умов у
топковій камері спрацьовує реле датчика тяги, ланцюг термопари розривається і клапан також закриває подачу газу.

Електромагнітний клапан газової автоматики є важливим елементом конструкції, який забезпечуює належну
безпеку, надійність і стабільність роботи газового обладнання.

Основними причинами несправності газового клапана можна назвати:

- вихід з ладу плунжера або пружини;
- порушення контакту з ланцюгом термопари;
- обрив живлення на котушку;
- природний знос деталей клапана

Будучи в більшості випадків неремонтопридатною деталлю замінюється на новий.
