Знову в продажу
Артикул: 38.0802

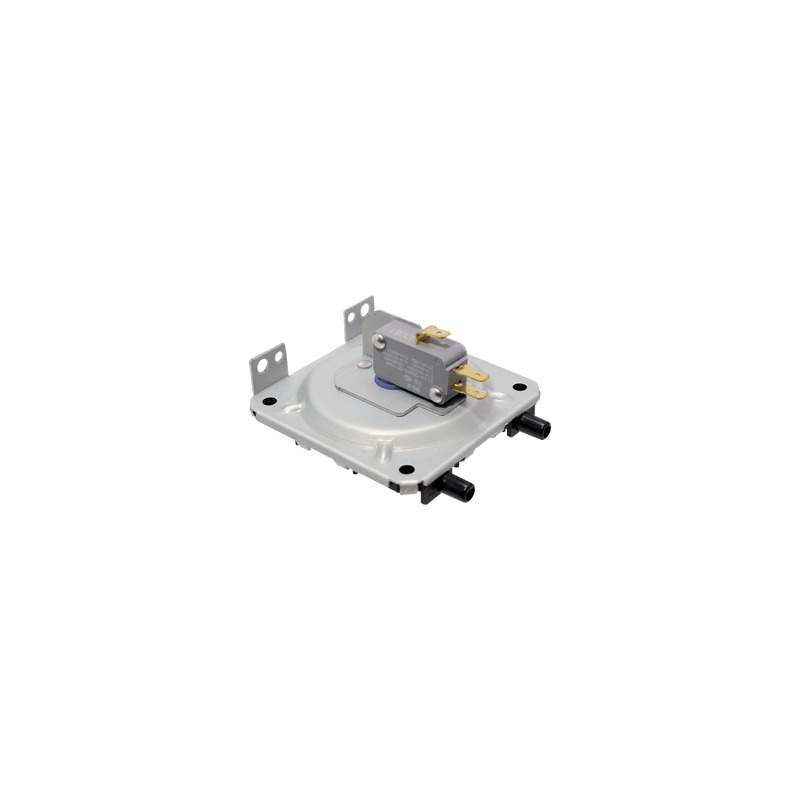

Реле тиску диму (пресостат) 10 мбар
Характеристики
Стан
Новий
Сумісність
Універсальне
Призначення
Для котлів
Тип
Реле
Діапазон температури
-40...+100 °C
Діапазон вологості
≤95 %
Електричні характеристики
0,1 А, ~125/250 В
Тиск, що регулюється
Макс. 10 мбар
Контактний опір
≤50 мОм
Підключення мікроперемикача
Клема 4,8 мм - 3 шт.
Кількість спрацювань
200000
Діаметр для підключення трубопроводу
6,5 мм
Габарити (ВхШхГ)
44х70х79 мм
Кріплення
Отвори Ø 4,8 мм та 3,6 мм (міжцентрова відстань 48 та 34 мм)
Матеріал
Метал, пластик
Кількість одиниць, шт
1
Країна-виробник товару
Китай
Додаткові характеристики
Наявність регулювального гвинта для підлаштування під обладнання
Опис
Реле тиску диму (пресостат)
• діапазон температури - -40...+100 °C
• електричні характеристики - 0,1 А, ~125/250 В
• кріплення - отвори Ø 4,8 мм та 3,6 мм (міжцентрова відстань 48 та 34 мм)
• тиск, що регулюється - 10 мбар максимально
Практично кожен побутовий газовий котел оснащується певною кількістю датчиків, які регулюють, контролюють і
захищають роботу техніки. Дуже важливу роль тут відіграє диференційне реле тиску диму (пресостат), яке
спрацьовує під впливом тяги димового потоку, створюваної системою вентилятора. Являє собою корпус з
встановленою всередині чутливою мембраною і мікроперемикачем, який може бути як з зовнішнім, так і з
внутрішнім монтажем. Мікроперемикач має три контакти для роботи в нормальному та аварійному режимах.
При нормальному режимі роботи газового котла мембрана пресостату знаходиться в робочому стані і ланцюг
замикається через одну з конфігурацій контактів. При порушенні режиму роботи обладнання, коли димовий потік
змінює свої характеристики, мембрана також змінює своє положення. Конфігуріція контактів змінюється - ланцюг
нормального режиму розмикається і здійснюється перемикання на ланцюг аварійного включення, який подає
живлення до системи автоматичного блокування.
Наявність такого датчика в системі газового обладнання забезпечує ефективний контроль температури, стеження за
рівнем тиску диму та контроль за рівнем конденсату. Все це підвищує ефективність роботи системи та її безпеку в цілому.
Причинами виходу з ладу диференційного реле тиску газового котла можуть бути:
- втрата еластичності мембрани
- окислення контактів мікроперемикача
- порушення герметичності з'єднань
При нестабільній роботі реле або при повному виході його з ладу, газове обладнання також буде працювати нестабільно
або взагалі перестане запускатися.
• діапазон температури - -40...+100 °C
• електричні характеристики - 0,1 А, ~125/250 В
• кріплення - отвори Ø 4,8 мм та 3,6 мм (міжцентрова відстань 48 та 34 мм)
• тиск, що регулюється - 10 мбар максимально
Практично кожен побутовий газовий котел оснащується певною кількістю датчиків, які регулюють, контролюють і
захищають роботу техніки. Дуже важливу роль тут відіграє диференційне реле тиску диму (пресостат), яке
спрацьовує під впливом тяги димового потоку, створюваної системою вентилятора. Являє собою корпус з
встановленою всередині чутливою мембраною і мікроперемикачем, який може бути як з зовнішнім, так і з
внутрішнім монтажем. Мікроперемикач має три контакти для роботи в нормальному та аварійному режимах.
При нормальному режимі роботи газового котла мембрана пресостату знаходиться в робочому стані і ланцюг
замикається через одну з конфігурацій контактів. При порушенні режиму роботи обладнання, коли димовий потік
змінює свої характеристики, мембрана також змінює своє положення. Конфігуріція контактів змінюється - ланцюг
нормального режиму розмикається і здійснюється перемикання на ланцюг аварійного включення, який подає
живлення до системи автоматичного блокування.
Наявність такого датчика в системі газового обладнання забезпечує ефективний контроль температури, стеження за
рівнем тиску диму та контроль за рівнем конденсату. Все це підвищує ефективність роботи системи та її безпеку в цілому.
Причинами виходу з ладу диференційного реле тиску газового котла можуть бути:
- втрата еластичності мембрани
- окислення контактів мікроперемикача
- порушення герметичності з'єднань
При нестабільній роботі реле або при повному виході його з ладу, газове обладнання також буде працювати нестабільно
або взагалі перестане запускатися.
Сумісні моделі (1)
- Використовується в більшості моделей газових котлів і колонок з електронним блоком управління при відповідності параметрів і розмірів
