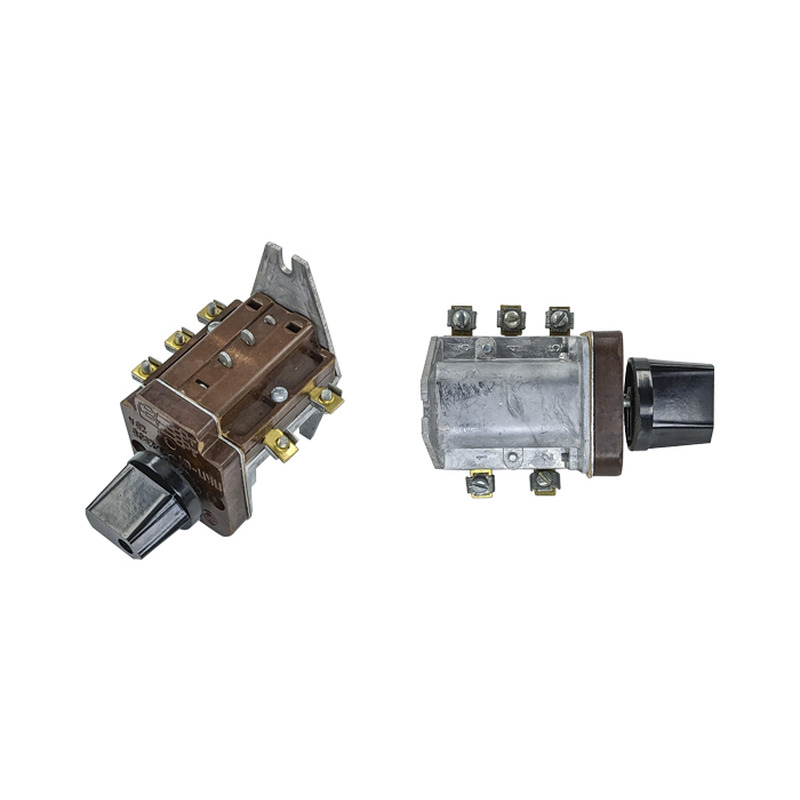

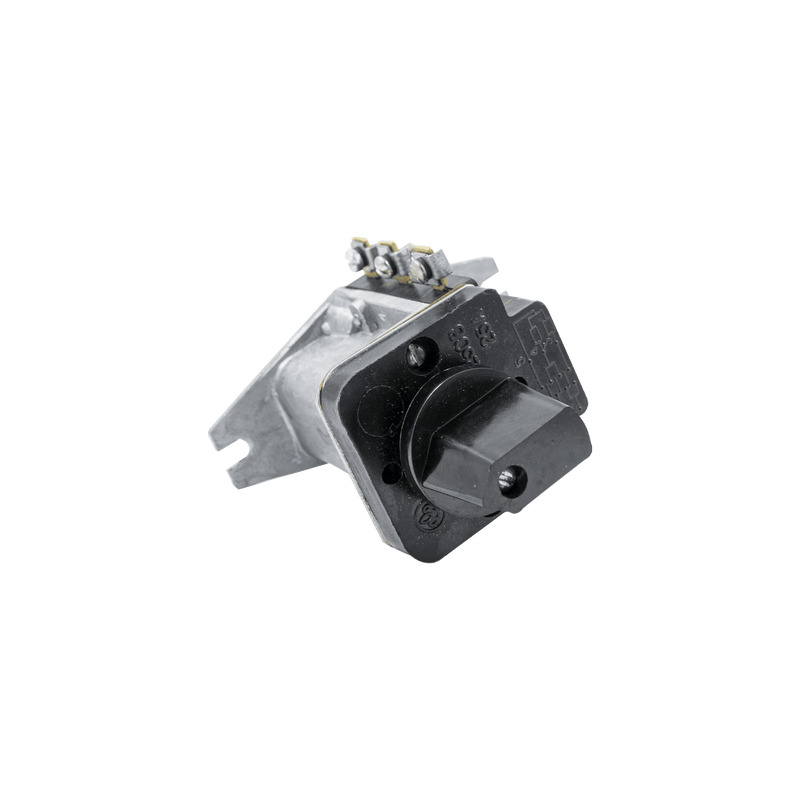

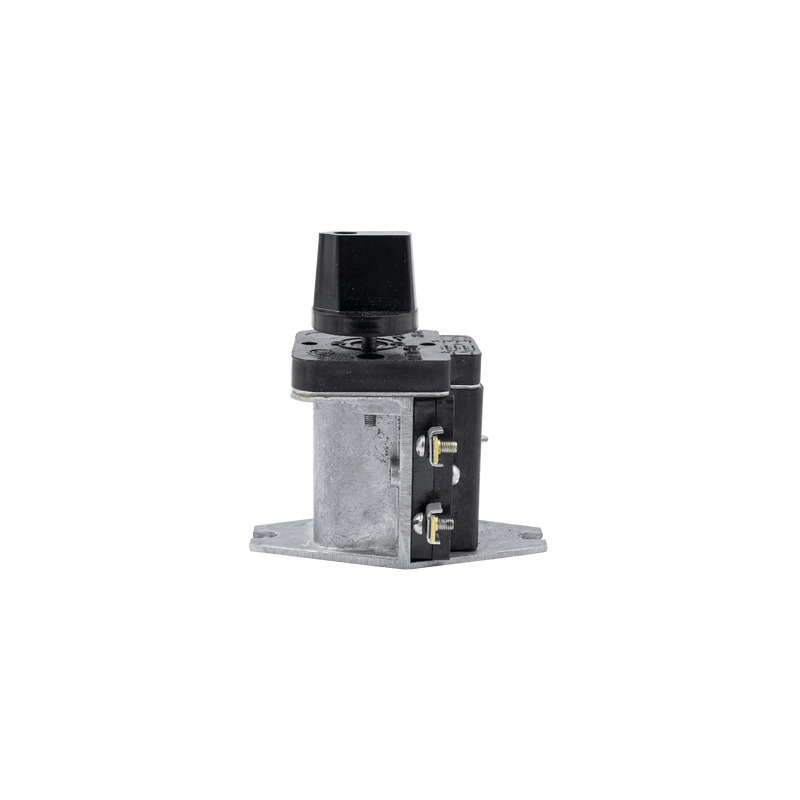

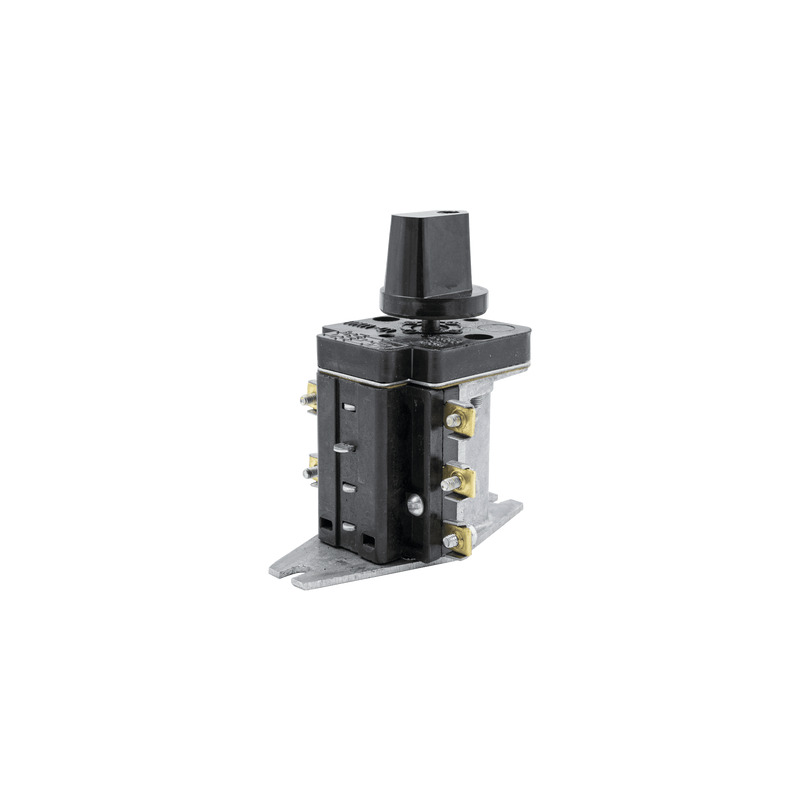

Перемикач духовки та електроплити ПКП-01
• напруга та струм - ~250 В, 25 А
• кількість позицій - 3+1 (режими + положення "0")
• 0 - навантаження вимкнено (всі контакти розімкнуто)
• 1 - послідовно включені два електричні ланцюги навантаження (контакти 1-3 та 2-4 замкнуті)
• 2 - включений один електричний ланцюг навантаження (контакти 1-3 і 2-5 замкнуті)
• 3 - паралельно включені два електричні ланцюги навантаження (контакти 1-3, 1-4 та 2-5 замкнуті)
• вал - Ø 6х5 мм (1 лиска), довжина 31 мм
• підключення - 5 гвинтових затискачів

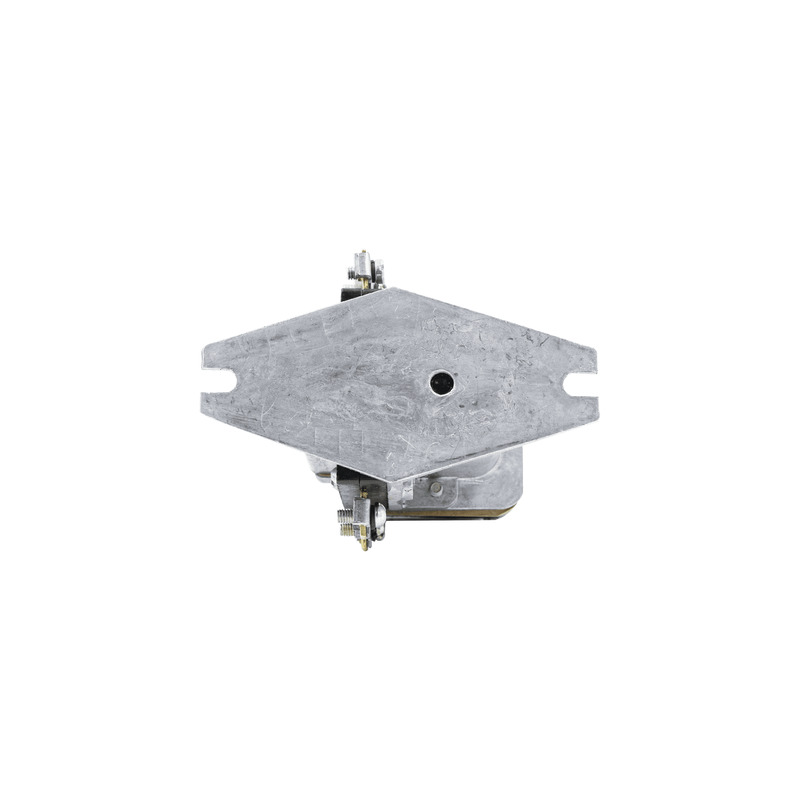

• кріплення - 2 вирізи в основі з шириною 6 мм (міжцентрова відстань 90 мм)
• габаритні розміри - 109х75х103 мм
Перемикач потужності (режимів) - це пристрій, за допомогою якого здійснюється регулювання потужності
електроконфорки (або режимів духової шафи), а також її включення та вимкнення. Кожен вузол нагріву має
свій окремий перемикач, на який для зручності використання встановлюється ручка із пластику або
іншого матеріалу. Таким чином створюється звична для кожного користувача панель керування плитою
у вигляді поворотних ручок.
Пристрій має кілька фіксованих положень. За допомогою повороту ручки здійснюється зміна потужності
(або режимів) від "0" до максимально допустимого рівня.
Щодо експлуатаційних характеристик, то такі перемикачі виготовляються за сучасними стандартами і є
досить надійними виробами для тривалого терміну роботи. Але при всіх їхніх перевагах вони погано
підлягають ремонту. Стандартний перемикач можна експлуатувати при температурі не вище 80 °С для
його нормальної роботи. Якщо пристрій виходить з ладу, то найпоширенішою причиною є окислювання,
вигоряння чи ослаблення контактів. Це призводить до неправильного функціонування конфорки (або
духовки) або припинення її роботи в загалом. У такій ситуації не рекомендується зволікати із заміною,
інакше можуть постраждати інші вузли конструкції.
