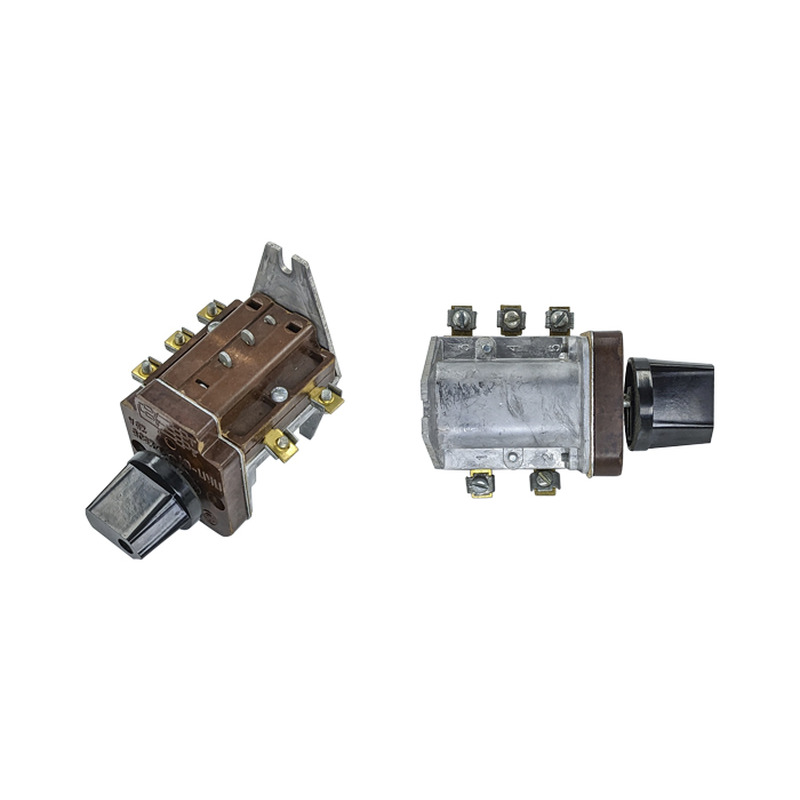

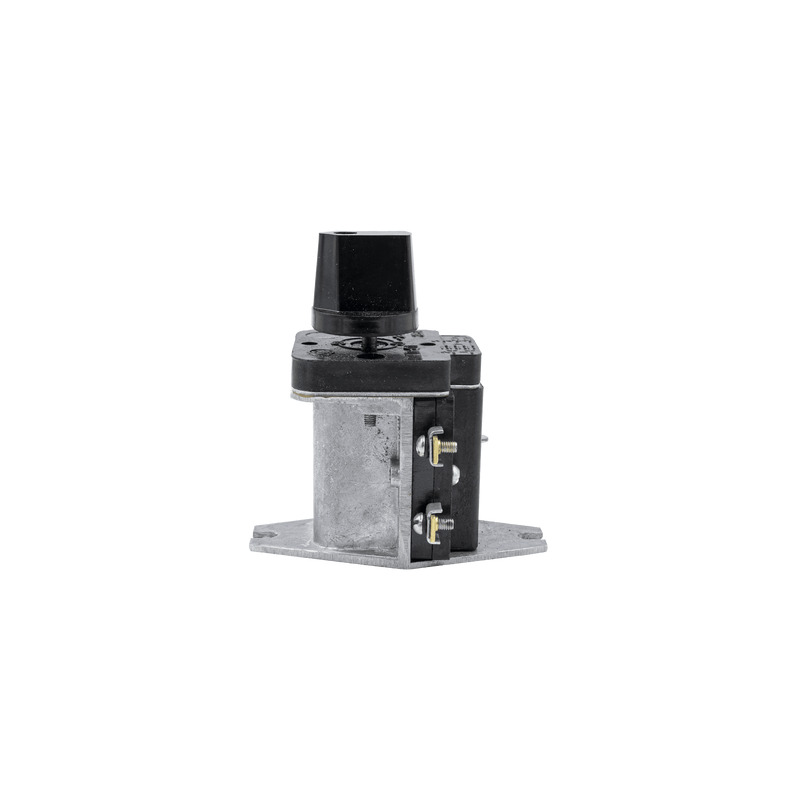

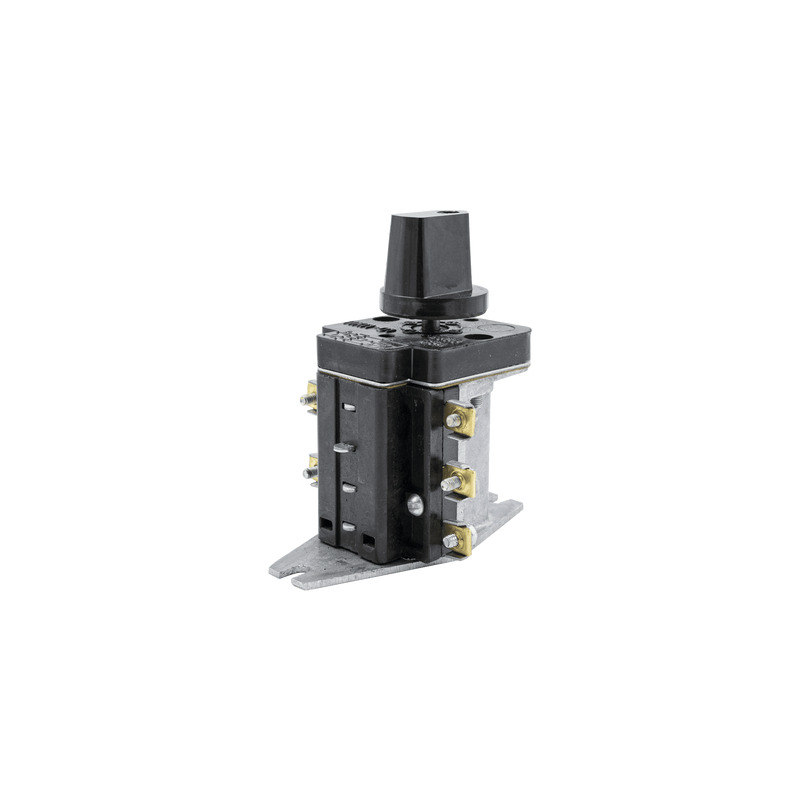

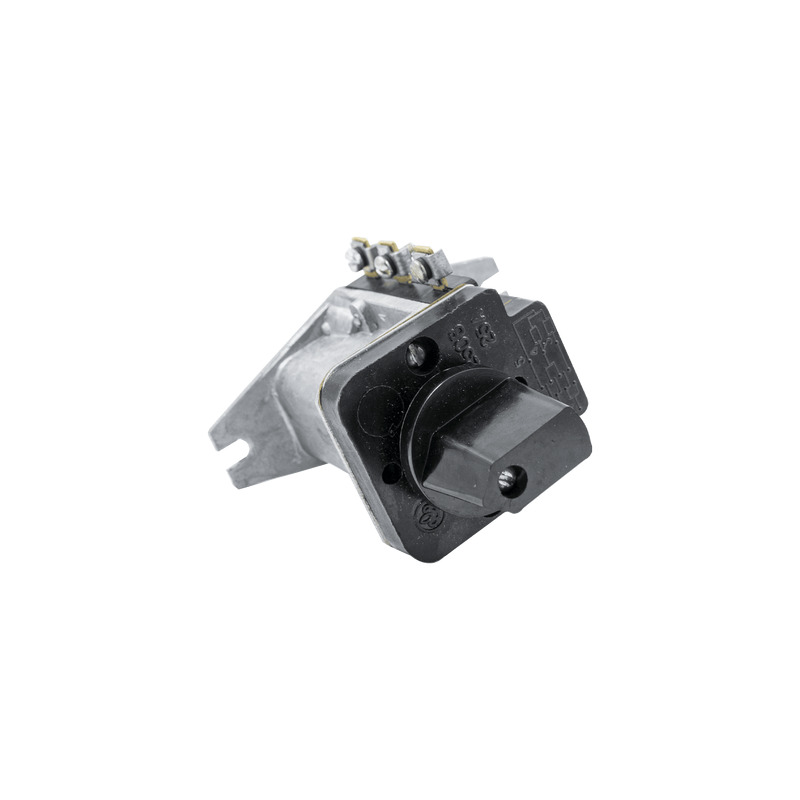

Переключатель духовки и электроплиты ПКП-01
• напряжение и ток - ~250 В, 25 А
• количество позиций - 3+1 (режимы + положение "0")
• 0 - нагрузка отключена (все контакты разомкнуты)
• 1 - последовательно включены две электрические цепи нагрузки (контакты 1-3 и 2-4 замкнуты)
• 2 - включена одна электрическая цепь нагрузки (контакты 1-3 и 2-5 замкнуты)
• 3 - параллельно включены две электрические цепи нагрузки (контакты 1-3, 1-4 и 2-5 замкнуты)
• вал - Ø 6х5 мм (1 лыска), длина 31 мм
• подключение - 5 винтовых зажимов

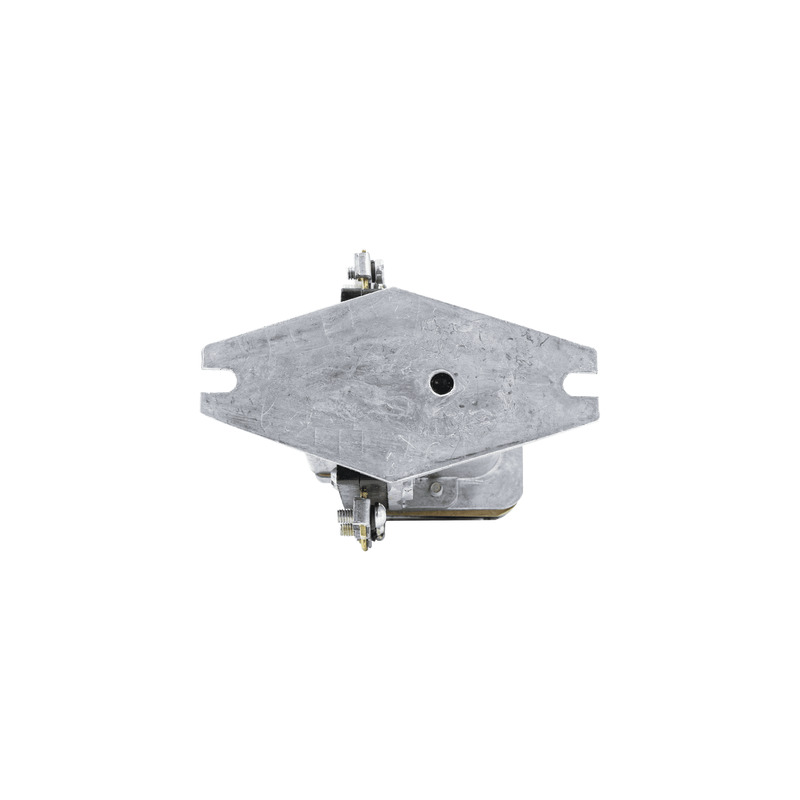

• крепление - 2 выреза в основании с шириной 6 мм (межцентровое расстояние 90 мм)
• габаритные размеры - 109х75х103 мм
Переключатель мощности (режимов) - это устройство, при помощи которого осуществляется регулирование
мощности электроконфорки (или режимов духового шкафа), а также включение и выключение. Каждый
узел нагрева имеет свой отдельный переключатель, на который для удобства использования устанавливается
ручка из пластика или другого материала. Таким образом создается привычная каждому пользователю
панель управления плитой в виде поворотных ручек.
Устройство имеет несколько фиксированных положений. При помощи поворота ручки осуществляется
изменение мощности (или режимов) от "0" до максимально допустимого уровня.
Что касаемо эксплуатационных характеристик, то такие переключатели изготавливаются по современным
стандартам и являются достаточно надежными изделиями для продолжительного срока работы. Но при
всех их достоинствах они плохо подлежат ремонту. Стандартный переключатель можно эксплуатировать
при температуре не выше 80 °С для его нормальной работы. Если данное устройство выходит из строя,
то наиболее распространенной причиной является окисливание, выгорание или ослабление контактов.
Это приводит к неправильному функционированию конфорки (или духовки) или прекращению ее работы в
целом. В таком ситуции не рекомендуется медлить с заменой, иначе могут пострадать другие узлы
конструкции.
