Плата управління для кондиціонера QD-U05PG+, з пультом

Плата керування універсальна для кондиціонера QD-U05PG+ (Whicepart)

УВАГА!

НЕ ВИКОРИСТОВУВАТИ ЦЮ ПЛАТУ УПРАВЛІННЯ З КОНДИЦІОНЕРАМИ ІНВЕРТОРНОГО ТИПУ!

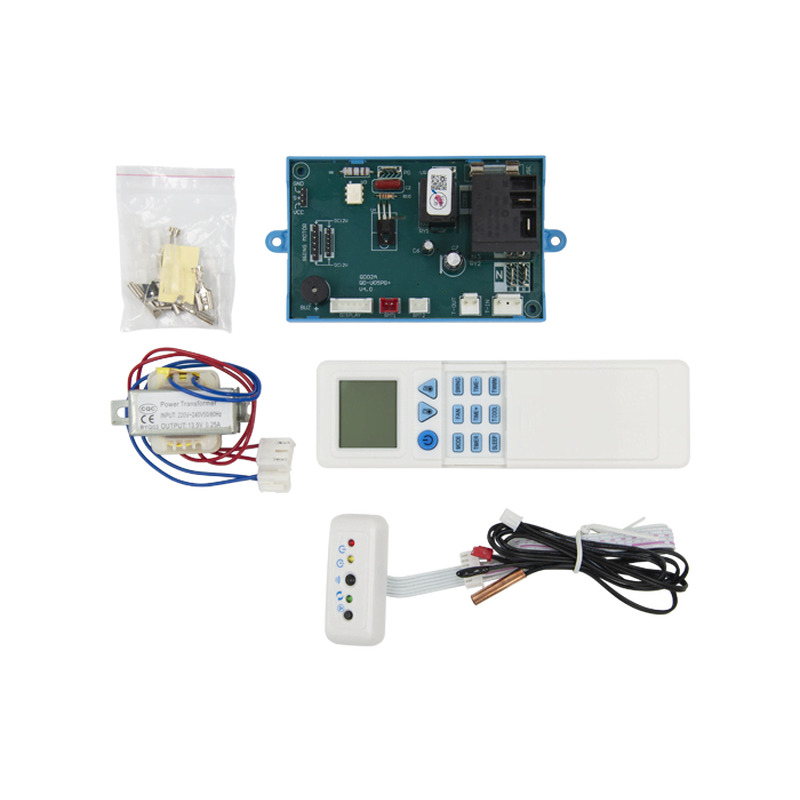

• комплектація - представлена на фотографії
• роз'єми та контакти плати:
N - 2 клеми 6,3 мм
PG, VR, NO - 1 клема 6,3 мм
SWING - 6+6 штирьових контактів
DISPLAY - роз'єм із 6 штирьовими контактами
RMT1, RMT2 - роз'єм із 2 штирьовими контактами
T-OUT - роз'єм із 2 штирьовими контактами
T-IN - роз'єм із 2 штирьовими контактами
GND S VCC - 3 штирьових контакти
• запобіжник у платі - F3AL250V
• реле у платі - SHA-T91 SHA-DC12V-S-A QD NO:30A/240VAC/28VDC
• трансформатор комплектний - Power Transformer INPUT: 220V~240V50/60Hz OUTPUT: 13.5V 0.25A,
підключення - 2 штекери під 2-пінові роз'єми, проводи завдовжки 160 мм
• датчики температури - 2 шт. (для зовнішнього і внутрішнього блоків), довжина проводів 490 мм
• приймач для пульта дистанційного керування - зі штекером на 6 контактів, довжина проводу 350 мм
• пульт - живлення 2 елементи AAA
• комплект клем типу "мама" з ізоляторами - під 6,3 мм
• кріплення - 2 отвори Ø 4 мм (міжцентрова відстань 120 мм)

Плата керування кондиціонером - це електронний модуль, який забезпечує керування та контроль роботи
кондиціонером. Вона є центральним елементом системи керування та здійснює координацію різних
компонентів кондиціонера, таких як компресор, вентилятори, клапани, датчики та інші пристрої.

Керівна плата зазвичай оснащена мікропроцесором або мікроконтролером, який обробляє інформацію від
датчиків та приймає рішення про роботу системи відповідно до заданих параметрів. Вона також забезпечує
комунікацію з користувачем через пульт керування або інтерфейс передньої панелі кондиціонера.

Загалом, плата управління кондиціонером відіграє важливу роль у забезпеченні ефективної та комфортної
роботи системи кондиціювання повітря.
