Плата управления для кондиционера QD-U05PG+, с пультом

Плата управления универсальная для кондиционера QD-U05PG+ (Whicepart)

ВНИМАНИЕ!

НЕ ИСПОЛЬЗОВАТЬ ДАННУЮ ПЛАТУ УПРАВЛЕНИЯ С КОНДИЦИОНЕРАМИ ИНВЕРТОРНОГО ТИПА!

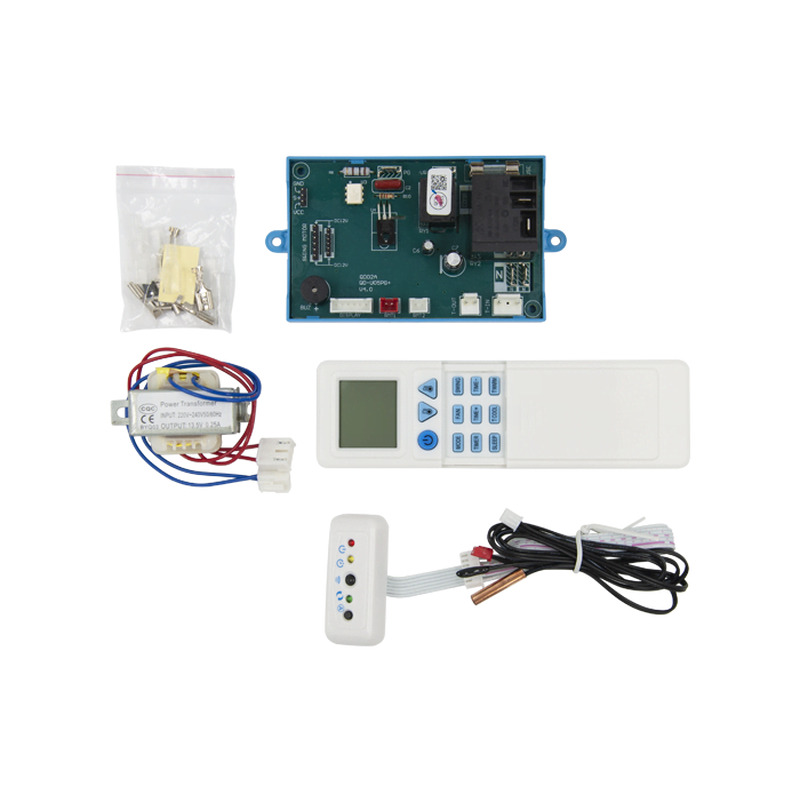

• комплектация - представлена на фотографии
• разъемы и контакты платы:
N - 2 клеммы 6,3 мм
PG, VR, NO - 1 клемма 6,3 мм
SWING - 6+6 штыревых контактов
DISPLAY - разъем с 6 штыревыми контактами
RMT1, RMT2 - разъем с 2 штыревыми контактами
T-OUT - разъем с 2 штыревыми контактами
T-IN - разъем с 2 штыревыми контактами
GND S VCC - 3 штыревых контакта
• предохранитель в плате - F3AL250V
• реле в плате - SHA-T91 SHA-DC12V-S-A QD NO:30A/240VAC/28VDC
• трансформатор комплектный - Power Transformer INPUT: 220V~240V50/60Hz OUTPUT: 13.5V 0.25A,
подключение - 2 штекера под 2-пиновые разъемы, проводы длиной 160 мм
• датчики температуры - 2 шт. (для наружного и внутреннего блоков), длина проводов 490 мм
• приемник для пульта дистанционного управления - со штекером на 6 контактов, длина провода 350 мм
• пульт - питание 2 элемента AAA
• комплект клемм типа "мама" с изоляторами - под 6,3 мм
• крепление - 2 отверстия Ø 4 мм (межцентровое расстояние 120 мм)

Плата управления кондиционером - это электронный модуль, который обеспечивает управление и контроль
работы кондиционером. Она является центральным элементом системы управления и осуществляет координацию
различных компонентов кондиционера, таких как компрессор, вентиляторы, клапаны, датчики и другие устройства.

Управляющая плата обычно оснащена микропроцессором или микроконтроллером, который обрабатывает
информацию от датчиков и принимает решения о работе системы в соответствии с заданными параметрами.
Она также обеспечивает коммуникацию с пользователем через пульт управления или интерфейс на передней
панели кондиционера.

В целом, плата управления кондиционером играет важную роль в обеспечении эффективной и комфортной
работы системы кондиционирования воздуха.
