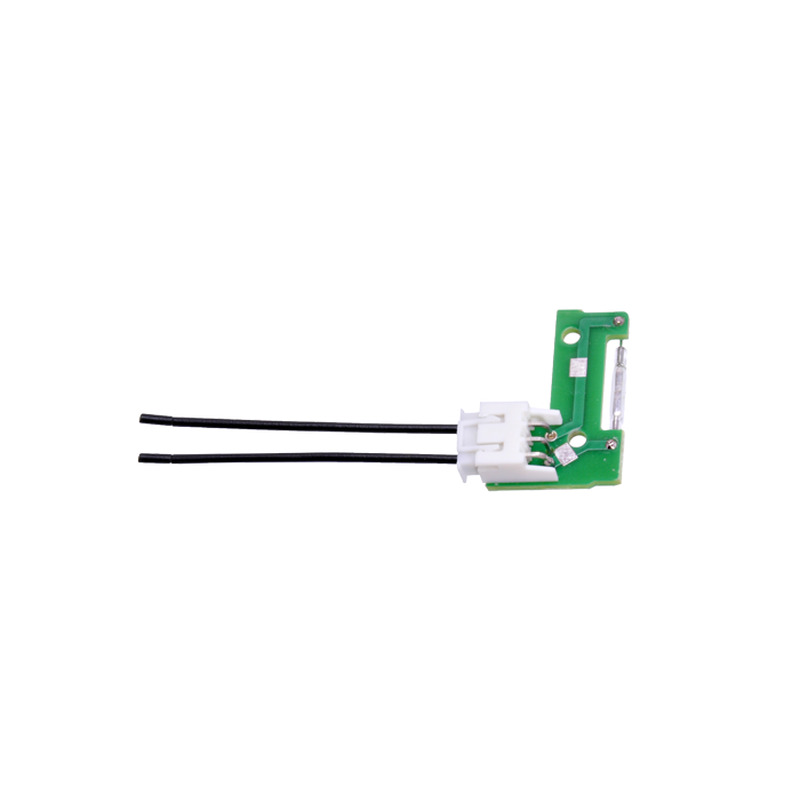

Плата датчика витрати води (флоуметра) для посудомийної машини Samsung DD82-01402A
• габарити плати - 30х20 мм
• з герконовим елементом
• 2 контактні доріжки на платі
• підключення - роз'єм (3 контакти)
Датчик витрати води (флоуметр, витратомір) у посудомийній машині виконує функцію контролю та
реєстрації води, що надходить. Такий датчик інтегрований у систему водопостачання та складається з
корпусу, робочого колеса (крильчатки) з постійним магнітом та друкованої плати з герконом. Принцип
роботи заснований на проходження потоку води через пристрій та приведення його робочого колеса в
рух. Крильчатка-колесо обертається і магніт, прикріплений до неї, взаємодіє з герконовим елементом.
Створені таким чином імпульси направляються в модуль керування, де електроніка підраховує обсяг
пройденої через пристрій води.
Найуразливішою частиною конструкції датчика витрати води є друкована плата з герконом, яка
при виході з ладу замінюється новою.
