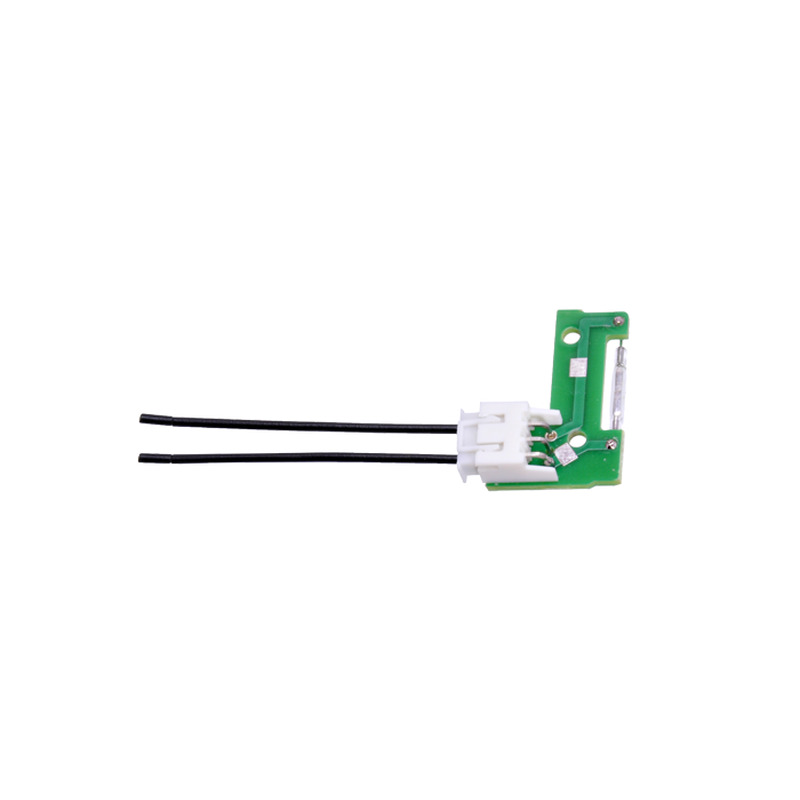

Плата датчика расхода воды (флоуметра) для посудомоечной машины Samsung DD82-01402A
• габариты платы - 30х20 мм
• с герконовым елементом
• 2 контактные дорожки на плате
• подключение - разъем (3 контакта)
Датчик расхода воды (флоуметр, расходомер) в посудомоечной машине выполняет функцию контроля и
регистрации поступающей воды. Такой датчик интегрирован в систему водоснабжения и состоит из
корпуса, рабочего колеса (крыльчатки) с постоянным магнитом и печатной платы с герконом. Принцип
работы основан на прохождение потока воды через устройство и приведении его рабочего колеса в
движение. Крыльчатка-колесо вращается и магнит прикрепленный к ней взаимодействует с герконовым
элементом. Созданные таким образом импульсы направляются в модуль управления, где электроника
подсчитывает объем пройденной через устройство воды.
Самой уязвимой частью конструкции датчика расхода воды является печатная плата с герконом, которая
при выходе из строя заменяется на новую.
