Газопальниковий пристрій Вестгазконтроль ПГ-13М, Eurosit 630, 13 кВт

Газопальниковий пристрій Вестгазконтроль ПГ-13М, Eurosit 630

• теплова потужність - 7,5-13 кВт
• номінальна витрата газу - 1,3 м.куб/год
• номінальний тиск газу - 1274-1960 Па
• час розпалювання запалювального пальника - 10 с
• час вимкнення пристрою при гасінні полум'я - 60 с
• розмір різьби штуцера приєднання до газопроводу - G1/2"
• час вимкнення пристрою при відсутності тяги - не більше 60 с
• регулювання температури теплоносія котла - від 40° С до 90° С
• довжина пальника - 360 мм

У конструкції будь-якої водонагрівальної або опалювальної техніки, що працює на газовому паливі є газогорілковий
пристрій. Він призначений для спалювання газу у водонагрівачах, опалювальних котлах з водяним контуром.

В якості використовуваного палива застосовується природний газ по ДЕСТ 5542 з номінальним тиском 1274 Па, але
за допомогою регулятора тиску прилад переводиться в режим роботи з номінальним тиском газу 1960 Па.

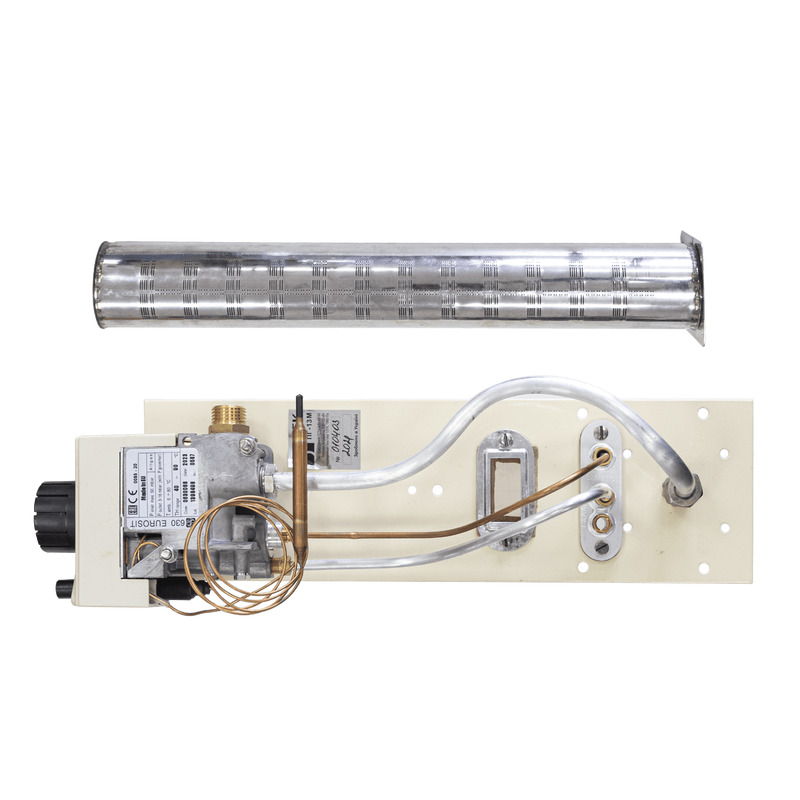

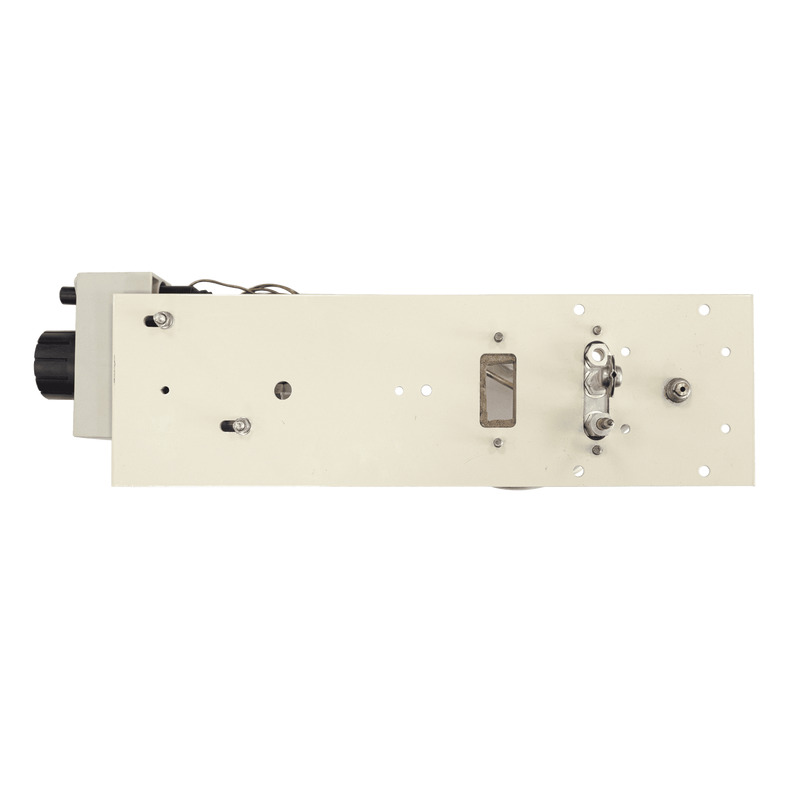

Цей прилад складається з панелі, на якій закріплена автоматика, запалювальний і основний пальник. Труба зі
штуцером і форсункою утворюють газовий тракт між автоматикою і основним пальником. Газопровідна трубка Ø 6 мм
з'єднує автоматику і запалювальний пальник. На фланці запалювального пальника розміщуються також термочутливий
елемент термопари та іскровий електрод, які з'єднані з автоматикою.

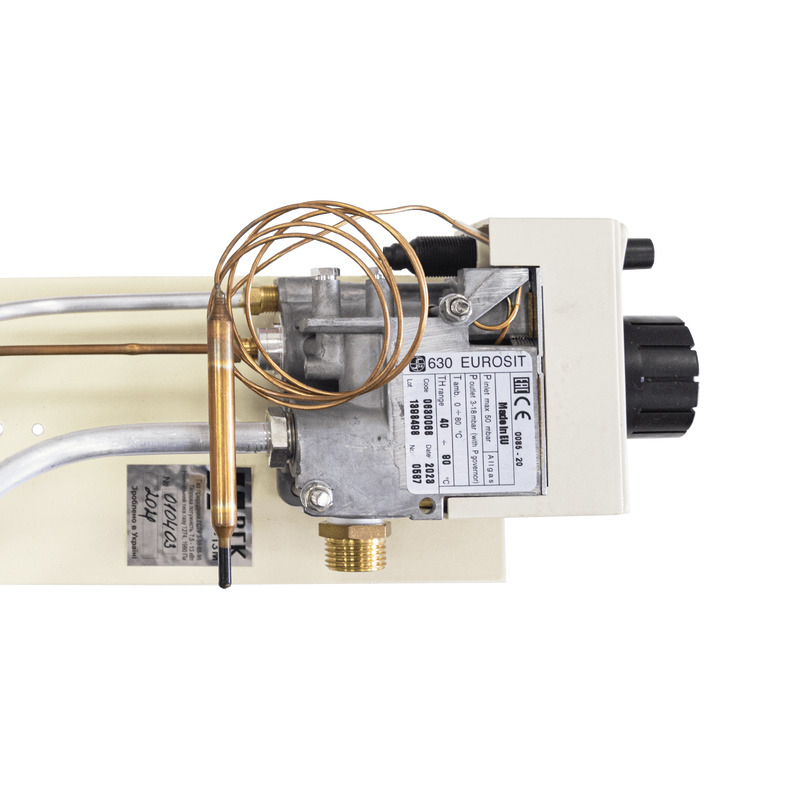

Автоматика газопальникового пристрою не вимагає електроживлення і виконує функції пуску, регулювання, захисту і
забезпечує:

- запалювання запалювального пальника п'єзопідпалювачем;
- запалювання основного пальника;
- автоматичне підтримання заданої температури теплоносія у місці встановлення термодатчика;
- автоматичне вимикання пристрою за відсутності газу і недостатньої тяги в димоході.

Увага!
При порушенні функцій або виходу з ладу пристрою наполегливо не рекомендується самостійно здійснювати заміну,
налагодження або ремонт приладу, а скористатися послугами кваліфікованого фахівця в даному питанні.
