Газогорелочное устройство Вестгазконтроль ПГ-13М, Eurosit 630, 13 кВт

Газогорелочное устройство Вестгазконтроль ПГ-13М, Eurosit 630

• тепловая мощность - 7,5-13 кВт
• номинальный расход газа - 1,3 м.куб/ч
• номинальное давление газа - 1274-1960 Па
• время розжига зажигательной горелки - 10 с
• время выключения устройства при гашении пламени - 60 с
• размер резьбы штуцера присоединения к газопроводу - G1/2"
• время выключения устройства при отсутствии тяги - Не более 60 с
• регулирование температуры теплоносителя котла - от 40° С до 90° С
• длина горелки - 360 мм

В конструкции любой водонагревательной или отопительной техники, работающей на газовом топливе есть
газогорелочное устройство. Оно предназначено для сжигания газа в водонагревателях, отопительных котлах
с водяным контуром.

В качестве используемого топлива применяется природный газ по ГОСТ 5542 с номинальным давлением
1274 Па, но при помощи регулятора давления прибор переводится в режим работы с номинальным
давлением газа 1960 Па.

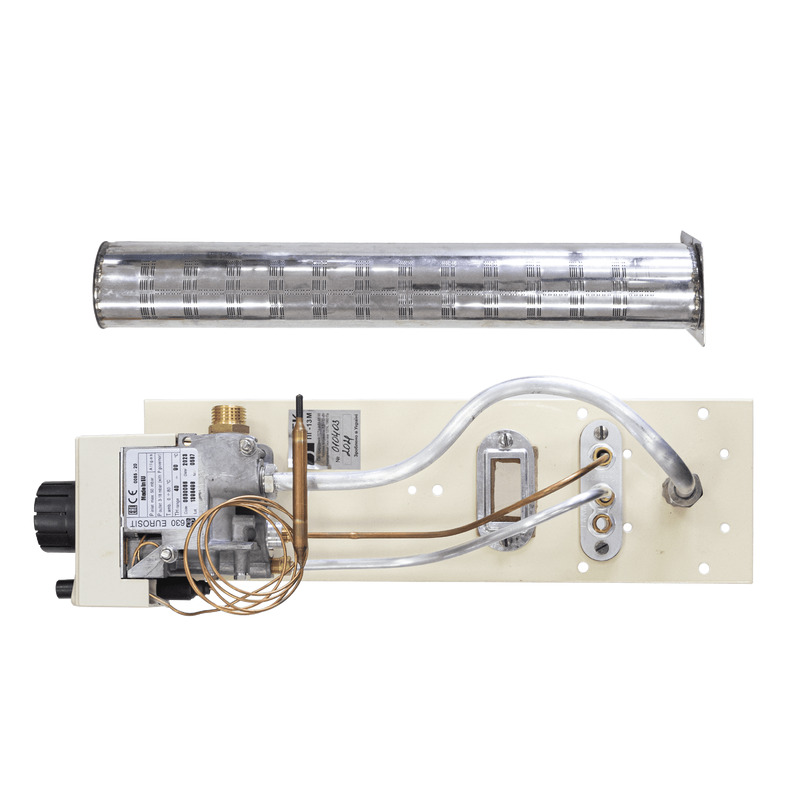

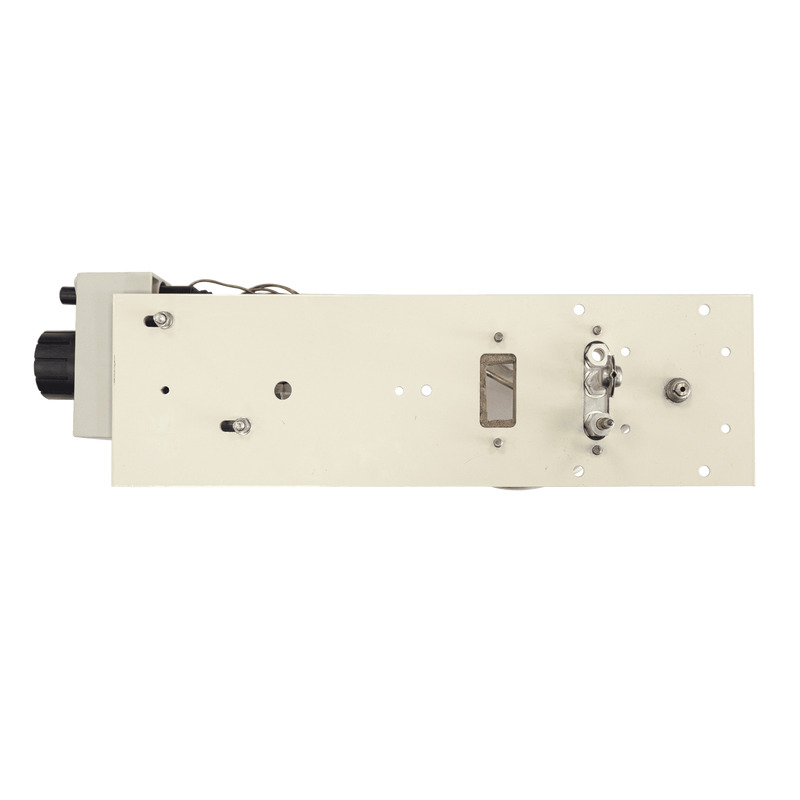

Данный прибор состоит из панели, на которой закреплена автоматика, зажигательная и основная горелка.
Труба со штуцером и форсункой образовывают газовый тракт между автоматикой и основной горелкой.
Газопроводная трубка Ø 6 мм соединяет автоматику и зажигательную горелку. На фланце зажигательной
горелки располагается также термочувствительный элемент термопары и искровый электрод, которые
соединены с автоматикой.

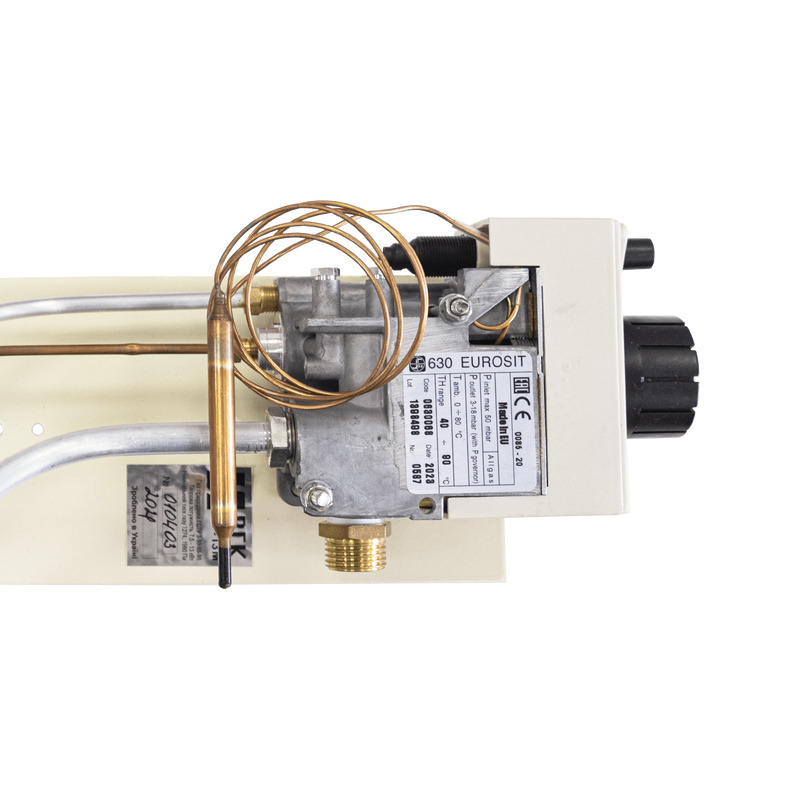

Автоматика газогорелочного устройства не требует электропитания и выполняет функции пуска,
регулирования, защиты и обеспечивает:

- зажигание зажигательной горелки пьезоподжигом;
- зажигание основной горелки;
- автоматическая поддержка заданной температуры теплоносителя в месте установки термодатчика;
- автоматическое выключение устройства при отсутствии газа и недостаточной тяги в дымоходе.

Внимание!
При нарушении функций или выходе из строя устройства настоятельно не рекомендуется самостоятельно
осуществлять замену, наладку или ремонт прибора, а воспользоваться услугами квалифицированного
специалиста в данном вопросе.
