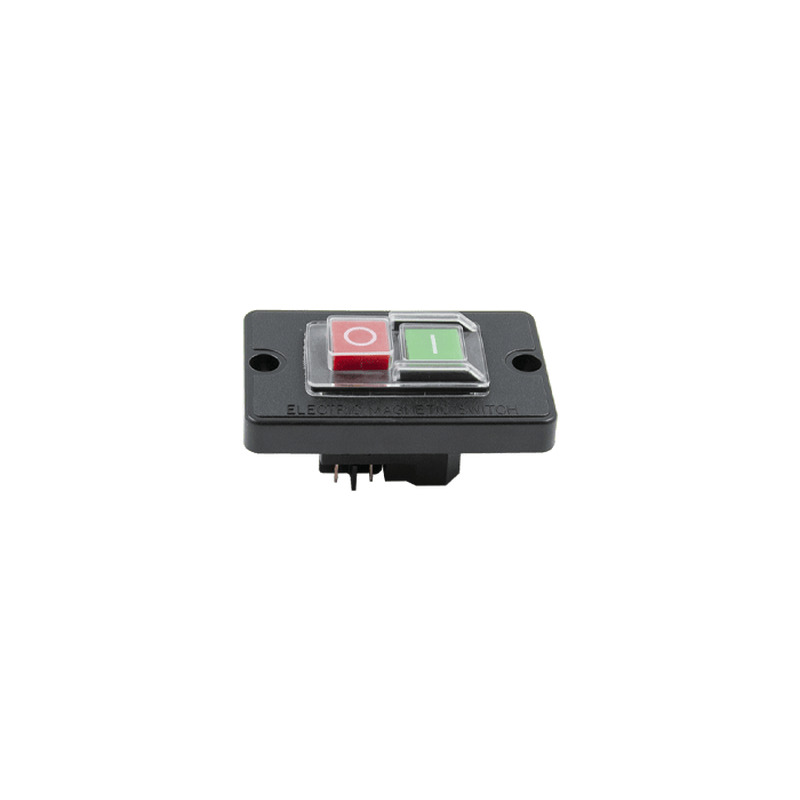

Кнопка для бетономішалки DZ-04, DKLD, 89*56 мм з рамкою (4 контакти)

Кнопка для бетонозмішувача DZ-04 (4 контакти)

• струм та напруга - 8(6) А, ~250 В
• підключення - 4 клеми 4,8 мм
• розміри рамки/пластини (±2 мм) - 89х56 мм
• посадка кнопки (±1 мм) - 43х20х36 мм
• кріплення - 2 отвори Ø 5 мм, міжцентрова відстань 76 мм

У бетонозмішувачах можуть використовуватися різні типи кнопок для управління та контролю роботи
обладнання. Найбільш поширені механічні основні кнопки включення/вимкнення, кнопки вибору швидкості та
напрямку обертання, пости аварійної зупинки обладнання, електромагнітні перемикачі тощо.

Найбільш вживаним типом кнопки є електромагнітний перемикач. Такий перемикач (кнопка для
бетонозмішувача, верстата, кнопка-пускач) призначений для використання в конструкціях, де потрібна
додаткова безпека та відсутність випадкового запуску обладнання. Це поєднаний в одному корпусі
електромагнітний пускач і кнопковий пост, в якому при відключенні живлення (навіть при короткочасному)
електричний ланцюг розривається та відновлюється лише за допомогою ручного запуску.

Принцип роботи полягає в наступному. У корпусі знаходиться магнітна котушка з нормально розімкненими
контактами та магнітопроводом, верхня частина якого піднята за допомогою пружин. При натисканні на кнопку
пуску здійснюється подача живлення на пускач, у результаті чого струм створює електромагнітне поле.
Рухома частина магнітопроводу притягується і контакти замикаються. Подається живлення на навантаження.
При відключенні живлення електромагнітне поле котушки зникає та рухома частина магнітопроводу
повертається у вихідне положення. Контакти розмикаються. Таким чином, живлення на навантаження не
подається до чергового ручного запуску.

Справність кнопкового елемента керування - дуже важливий аспект працездатності електроустаткування. При
виході з ладу кнопкового елемента рекомендується припинити використання техніки до повного усунення
поломки або заміни на новий.
