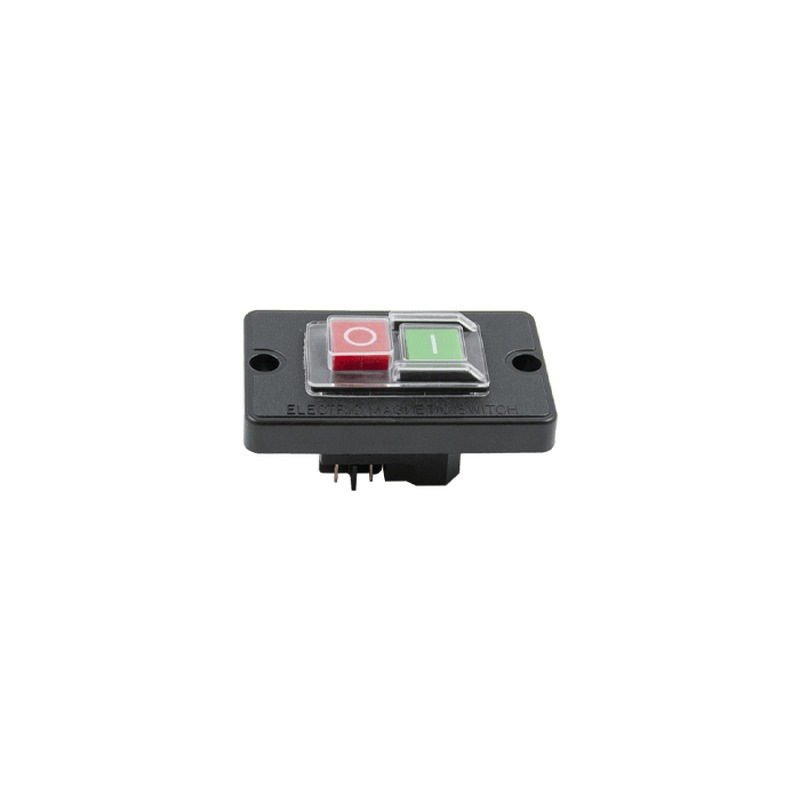

Кнопка для бетономешалки DZ-04, DKLD, 89*56 мм с рамкой (4 контакта)

Кнопка для бетономешалки DZ-04 (4 контакта)

• ток и напряжение - 8(6) А, ~250 В
• подключение - 4 клеммы 4,8 мм
• размеры рамки/пластины (±2 мм) - 89х56 мм
• посадка кнопки (±1 мм) - 43х20х36 мм
• крепление - 2 отверствия Ø 5 мм, межцентровое расстояние 76 мм

В бетономешалках могут использоваться различные типы кнопок для управления и контроля работы
оборудования. Наиболее распространены механические основные кнопки включения/выключения, кнопки
выбора скорости и направления вращения, посты аварийной остановки оборудования, электромагнитные
переключатели и т. п.

Наиболее часто встречающимся типом кнопки является электромагнитный переключатель. Такой переключатель
(кнопка для бетономешалки, станка, кнопка-пускатель) предназначен для использования в конструкциях, где
необходима дополнительная безопасность и отсутствие случайного запуска оборудования. Это совмещенный в
одном корпусе электромагнитный пускатель и кнопочный пост, в котором при отключении питания (даже при
кратковременном) электрическая цепь разрывается и восстанавливается только при помощи ручного запуска.

Принцип работы заключается в следующем. В корпусе находится магнитная катушка с нормально
разомкнутыми контактами и магнитопроводом, верхняя часть которого приподнята при помощи пружин. При
нажатии на кнопку пуска осуществляется подача питания на пускатель, в результате чего ток создает
электромагнитное поле. Подвижная часть магнитопровода притягивается и контакты замыкаются. Подается
питание на нагрузку. При отключении питания электромагнитное поле катушки исчезает и подвижная часть
магнитопровода возвращается в исходное положение. Контакты размыкаются. Таким образом питание на
нагрузку не подается до очередного ручного запуска.

Исправность кнопочного элемента управления - очень важный аспект работоспособности электрооборудования.
При выходе из строя кнопочного элемента настоятельно рекомендуется прекратить использование техники до
полного устранения поломки или замены на новый.
