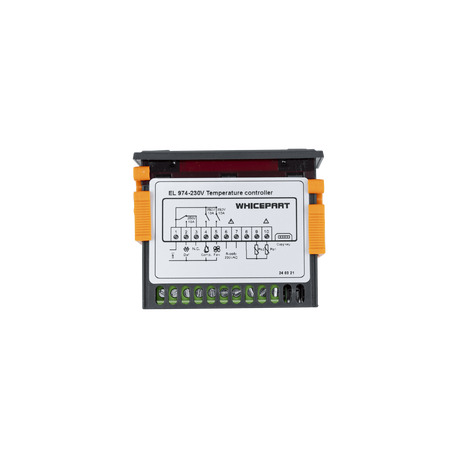

Електронний блок керування (контролер) EL-974/ETC-974

Артикул: 09.EL974

Електронний блок керування (контролер) EL-974/ETC-974

Name: Електронний блок керування (контролер) EL-974/ETC-974
Brand: Whicepart
Price: 875 UAH
Availability: InStock

В наявності 20 од.

Виробник: Whicepart

Ціна при замовленні:

Від 2 шт - 799 грн

Від 5 шт - 723 грн

Від 15 шт - 673 грн

Від 20 шт - 663 грн

Кількість одиниць:

Ціна: 875 грн

Характеристики

Стан
Новий

Сумісність
Універсальний

Призначення
Для холодильників

Тип
Модулі

Живлення
12 В (постійний/змінний струм, ±10%) або 230 B (змінний струм, ±10%) 50/60 Гц

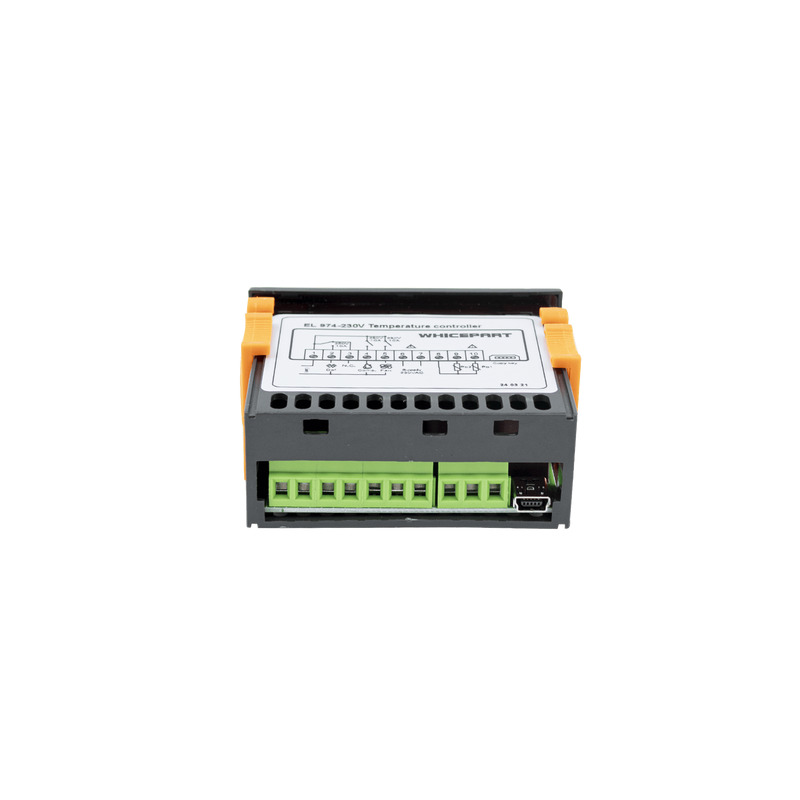

Клеми
Гвинтові затиски під кабель перерізом до 2,5 мм²

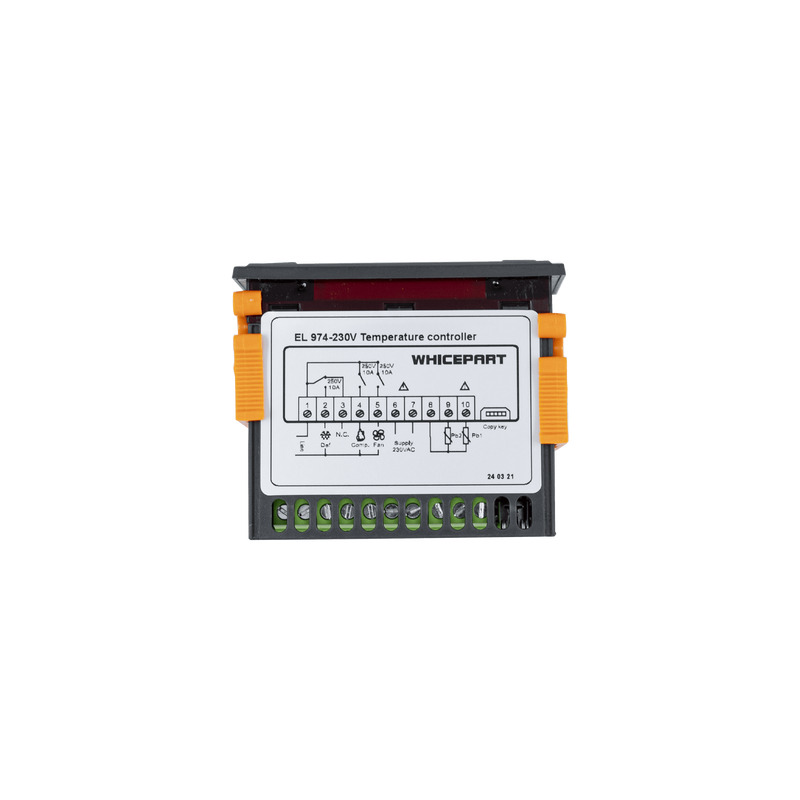

Цифрові виходи
3 реле: перше типу SPDT 8(3)А ~250В; друге типу SPST 8(3)А ~250В; третє типу SPST 5(2)А ~250В

Аналогові входи
2 входи NTC або PTC (вибирається параметром)

Діапазон вимірювань
-50.0°C ... +140 °C

Діапазон індикації NTC
-50.0°C ... +110 °C

Діапазон індикації PTC
-50.0°C ... +140 °C

Потужність
3 ВА

Відносна вологість середовища застосування
10...90% RH (без конденсату)

Матеріал
Пластик PC+ABS UL94 V-0, полікарбонатне скло, термопластичні кнопки

Розміри
Передня панель 76х35 мм, глибина посадки 60 мм, посадка - 71х29 мм

Комплектація

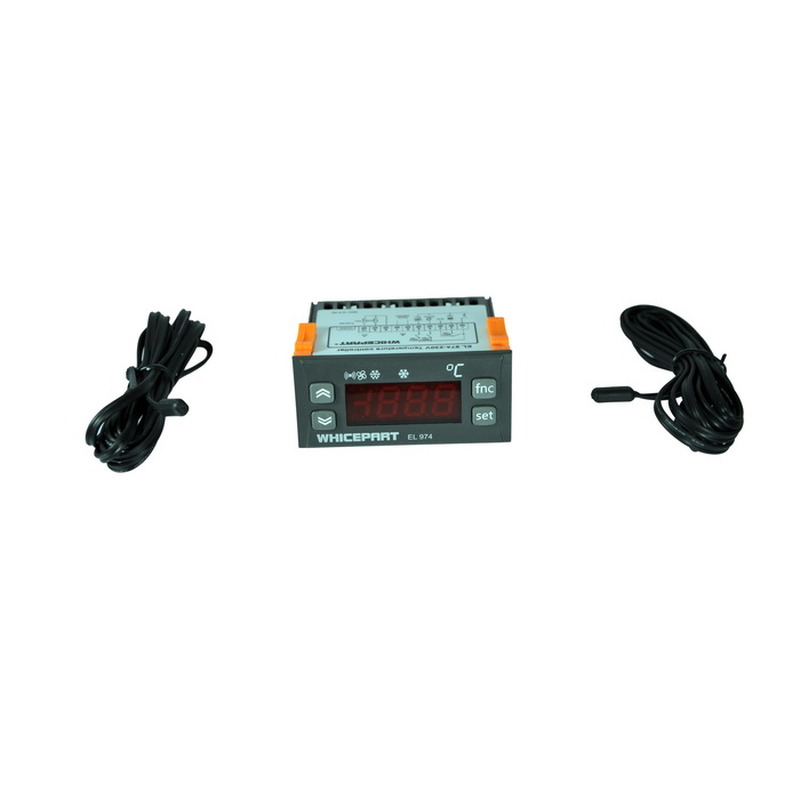

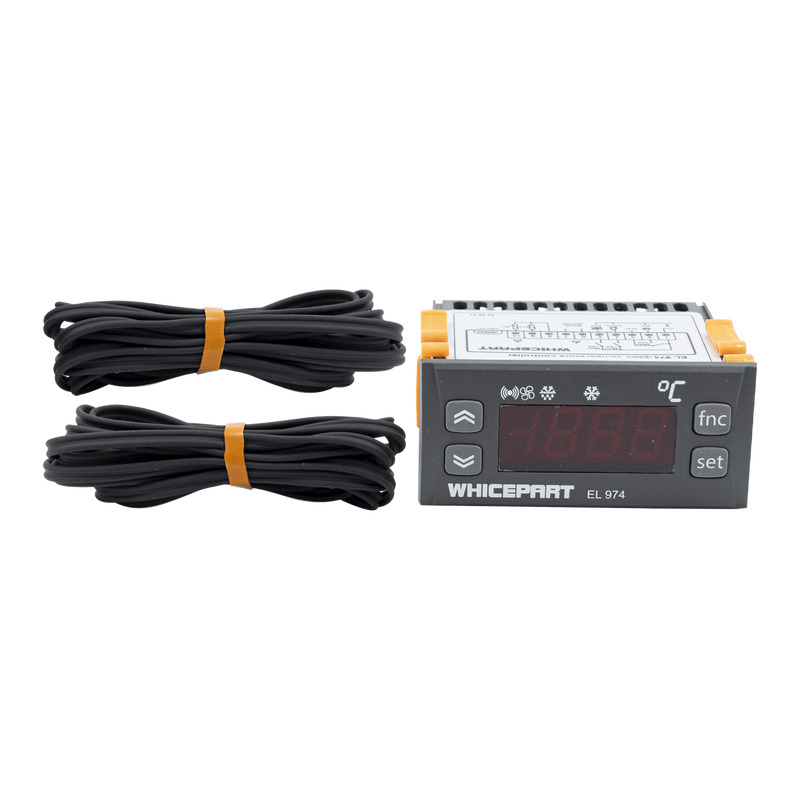

Контролер - 1 шт., датчик температури (довжина дроту 2 м) - 2 шт., інструкція - 1 шт.

Країна-виробник товару
Китай

Опис

Електронний блок управління (контролер) EL-974/ETC-974

• живлення - 12 В (постійний/змінний струм, ±10%) або 230 B (змінний струм, ±10%) 50/60 Гц
• діапазон вимірювань - -50.0°C...+40°C
• діапазон індикації NTC - -50.0°C...+110°C
• діапазон індикації PTC - -50.0°C...+140°C
• відносна вологість середовища застосування - 10...90% RH (без конденсату)
• аналогові входи - 2 входи NTC або PTC (вибирається параметром)
• цифрові виходи - 3 реле: перше типу SPDT 8(3)А ~250В; друге типу SPST 8(3)А ~250В;
третє типу SPST 5(2)А ~250В
• потужність - 3 ВА
• передня панель (±2 мм) - 76х35 мм
• посадка (±2 мм) - 71х29х58 мм
• довжина дроту датчика (±10 мм) - 2000 мм

Електронний блок управління (контролер) - це електронна плата або модуль з мікросхемами, сенсорами та реле,
яка відповідає за керування всіма основними функціями холодтльника. Він отримує сигнали від різних датчиків
і приймає рішення, коли запускати компресор, вентилятори, систему розморожування тощо. Контролер
підтримує задану температуру в холодильній та морозильній камерах, керує роботою компресора і вентиляторів,
вмикає або вимикає нагрівач для автоматичного розморожування (у моделях з No Frost), обробляє сигнали від
температурних сенсорів, виводить інформацію на дисплей (якщо він є), а також реагує на помилки або
несправності, наприклад, вмикає аварійний режим.

Електронний блок зазвичай розташований усередині корпусу холодильника, часто в задній частині або за
декоративною панеллю, а в моделях із дисплеєм - у панелі керування на дверцятах.

Якщо блок управління виходить з ладу, холодильник може не вмикатися, не тримати температуру, не запускати
розморожування або показувати помилки на дисплеї. У такому випадку необхідна діагностика та, за потреби,
заміна плати.
