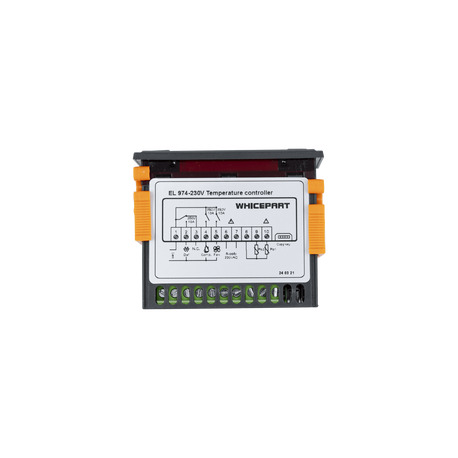

Электронный блок управления (контроллер) EL-974/ETC-974

Код: 09.EL974

Электронный блок управления (контроллер) EL-974/ETC-974

Name: Электронный блок управления (контроллер) EL-974/ETC-974
Brand: Whicepart
Price: 875 UAH
Availability: InStock

В наличии 20 од.

Производитель: Whicepart

Цена при заказе:

От 2 шт - 799 грн

От 5 шт - 723 грн

От 15 шт - 673 грн

От 20 шт - 663 грн

Количество единиц:

Цена 875 грн

Характеристики

Состояние
Новое

Совместимость
Универсальный

Назначение
Для холодильников

Тип
Модули

Питание
12 В (постоянный/переменный ток, ±10%) или 230 B (переменный ток, ±10%) 50/60 Гц

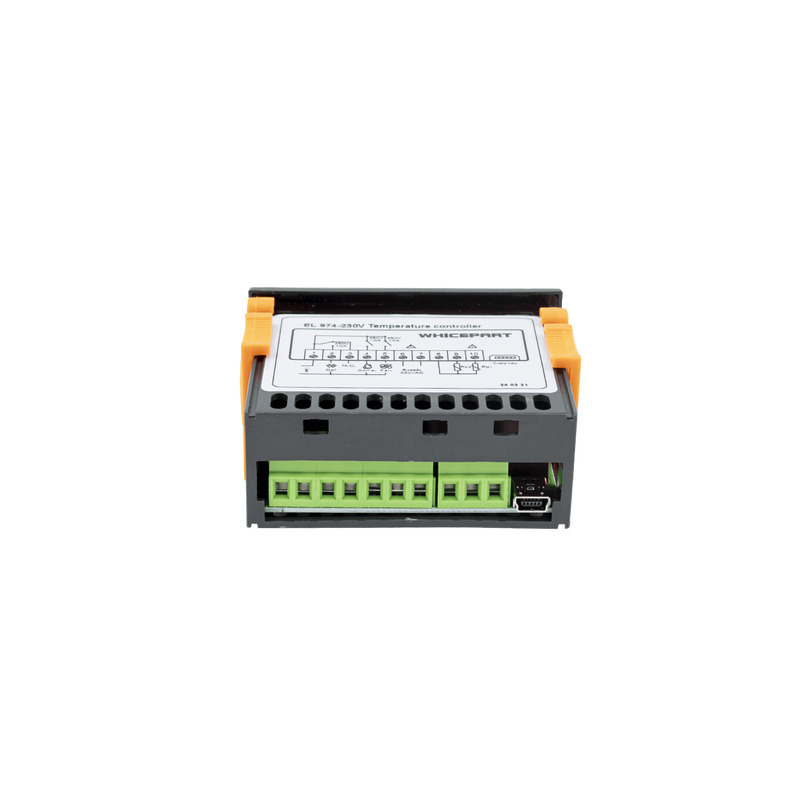

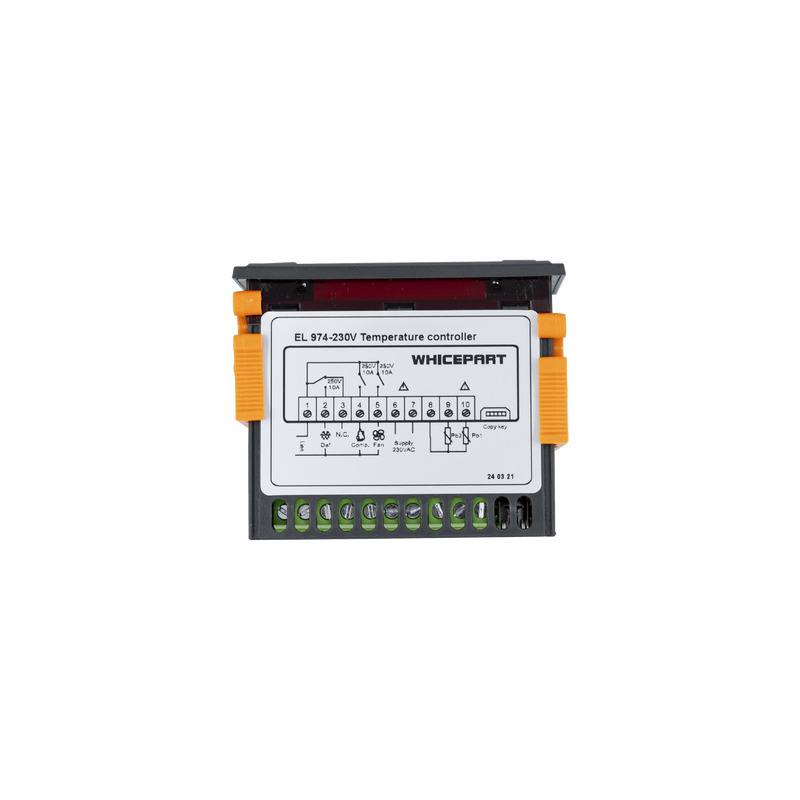

Клеммы
Винтовые зажимы под кабель сечением до 2,5 мм²

Цифровые выходы
3 реле: первое типа SPDT 8(3)А ~250В; второе типа SPST 8(3)А ~250В; третье типа SPST 5(2)А ~250В

Аналоговые входы
2 входа NTC или PTC (выбирается параметром)

Диапазон измерений
-50.0°C ... +140 °C

Диапазон индикации NTC
-50.0°C ... +110 °C

Диапазон индикации PTC
-50.0°C ... +140 °C

Мощность
3 ВА

Относительная влажность среды применения
10...90% RH (без конденсата)

Материал
Пластик PC+ABS UL94 V-0, поликарбонатное стекло, термопластичные кнопки

Размеры
Передняя панель 76х35 мм, глубина посадки 60 мм, посадка 71х29

Комплектация

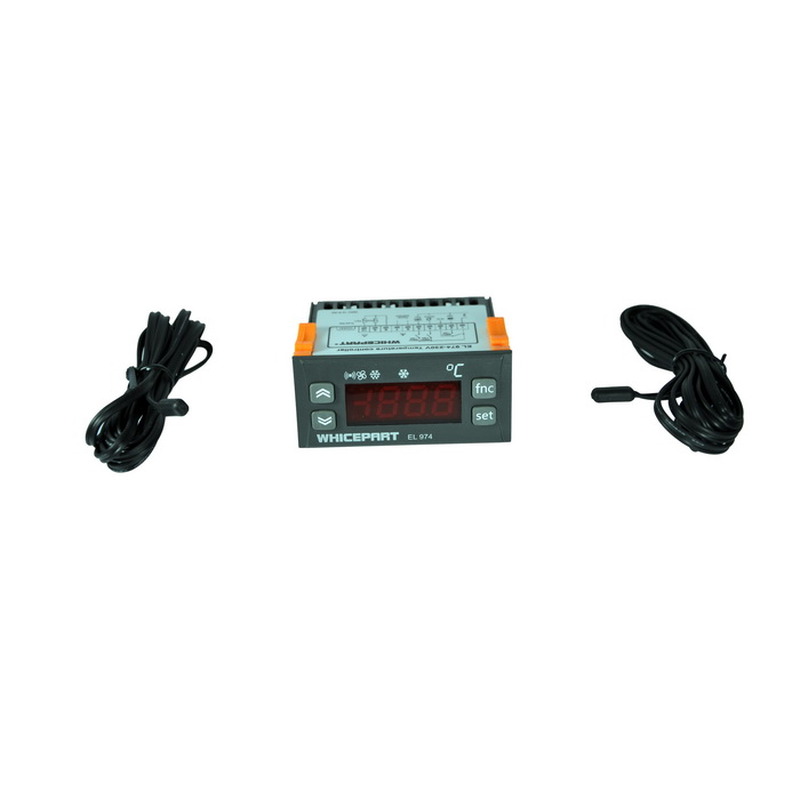

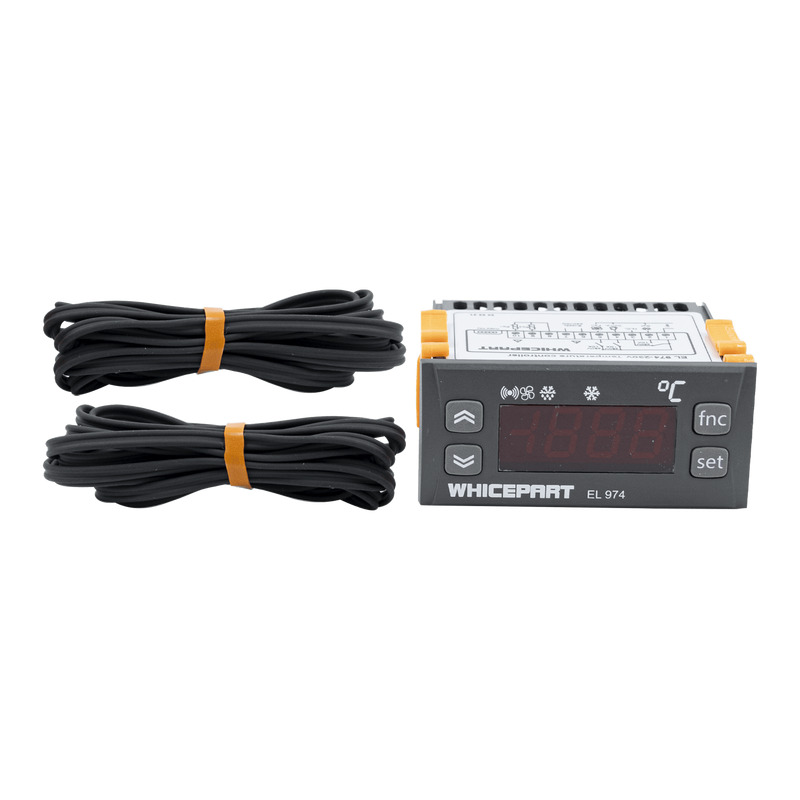

Контроллер - 1 шт., датчик температуры (длина провода 2 м) - 2 шт., инструкция - 1 шт.

Страна-производитель товара
Китай

Описание

Электронный блок управления (контроллер) EL-974/ETC-974

• питание - 12 В (постоянный/переменный ток, ±10%) или 230 B (переменный ток, ±10%) 50/60 Гц
• диапазон измерений - -50.0°C ... +140 °C
• диапазон индикации NTC - -50.0°C ... +110 °C
• диапазон индикации PTC - -50.0°C ... +140 °C
• относительная влажность среды применения - 10...90% RH (без конденсата)
• аналоговые входы - 2 входа NTC или PTC (выбирается параметром)
• цифровые выходы - 3 реле: первое типа SPDT 8(3)А ~250В; второе типа SPST 8(3)А ~250В;
третье типа SPST 5(2)А ~250В
• мощность - 3 ВА
• передняя панель (±2 мм) - 76х35 мм
• посадка (±2 мм) - 71х29х58 мм
• длина провода датчика (±10 мм) - 2000 мм

Электронный блок управления (контроллер) - это электронная плата или модуль с микросхемами,
сенсорами и реле, который отвечает за управление всеми основными функциями холодильника.
Он получает сигналы от различных датчиков и принимает решение, когда запускать компрессор,
вентиляторы, систему разморозки и т.д. Контроллер поддерживает заданную температуру в
холодильной и морозильной камерах, управляет работой компрессора и вентиляторов, включает
или выключает нагреватель для автоматической разморозки (в моделях с No Frost), обрабатывает
сигналы от температурных сенсоров, выводит информацию на дисплей (если он есть), а также
реагирует на ошибки или неисправности, например, включает аварийный режим.

Электронный блок обычно расположен внутри корпуса холодильника, часто в задней части или
за декоративной панелью, а в моделях с дисплеем - в панели управления на дверце.

Если блок управления выходит из строя, холодильник может не включаться, не держать
температуру, не запускать разморозку или показывать ошибки на дисплее. В таком случае
необходима диагностика и, при необходимости, замена платы.
