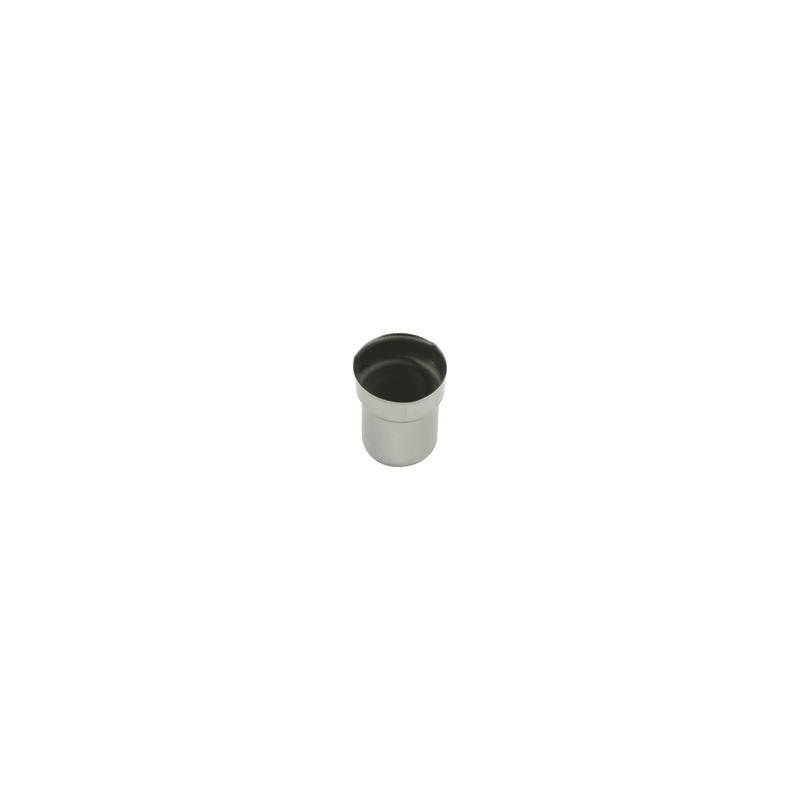

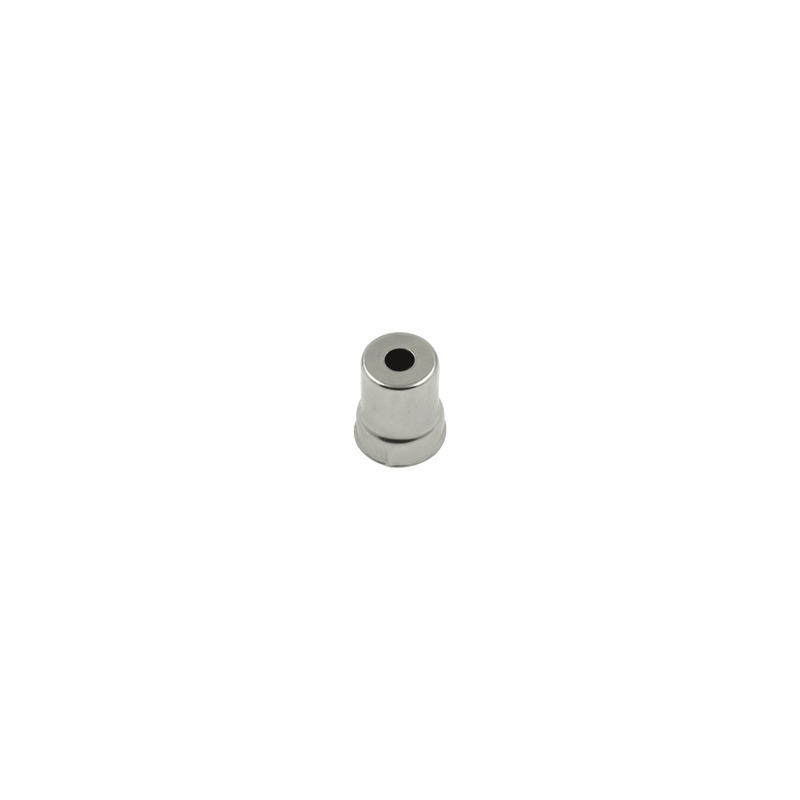

Ковпачок магнетрона Toshiba, d=15 мм, h=19 мм (отвір d=5 мм)

Ковпачок магнетрона Toshiba

• діаметр посадки (±0,2 мм) - 15 мм
• зовнішній діаметр (±0,2 мм) - 16 мм
• висота - 19 мм
• вихідний отвір - Ø 5 мм

Ковпачок антени магнетрона - це металевий виріб циліндричної форми,
завданням якого є формування електричного зв'язку між вібратором і
стінками хвилевода, а також захист штенгеля антени від деформацій і прогорання
в аварійних ситуаціях. Якщо зняти ковпачок, то можна побачити місце спайки штенгеля
антени. Виготовляються приблизно однакової форми і розмірів. Головною відмінністю
є форма і діаметр вихідного отвору (круглий, трикутний, шестигранний тощо). Також
мають різну висоту.

Головною причиною прогорання ковпачка випромінювача є:

- накопичення сажі на слюді
- порушення експлуатаційних норм користування технікою
- перегрів магнетрона в наслідок повернення СВЧ-хвиль на нього

Робота без металевого ковпачка можлива, але короткочасно, після чого магнетрон
перегріється і спрацюють захисні пристрої. Не рекомендуємо ігнорувати
несправність, і своєчасно замінювати ковпачок випромінювача на новий.
