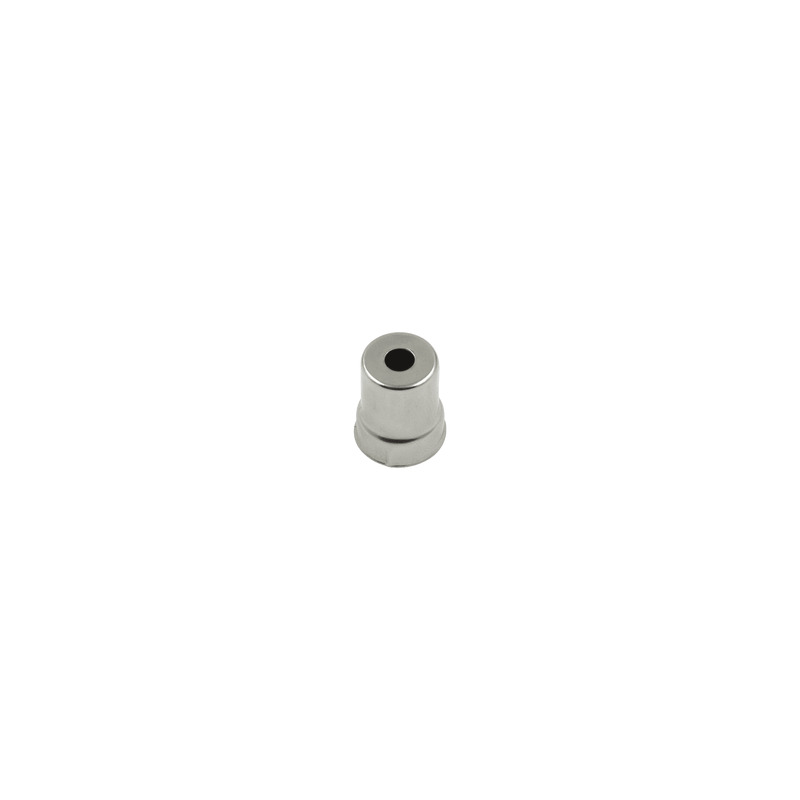

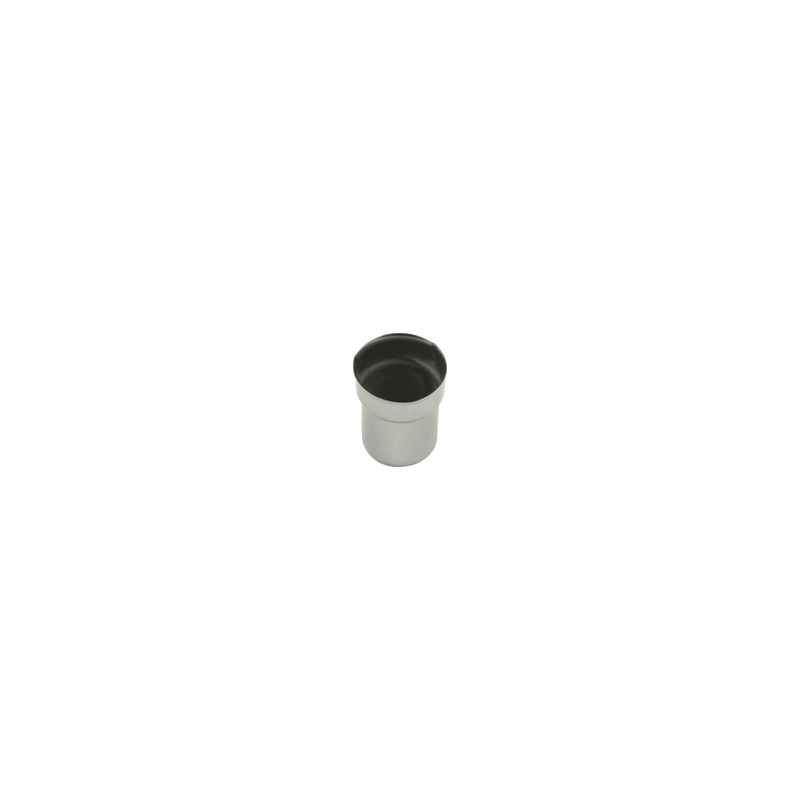

Колпачок магнетрона Toshiba, d=15 мм, h=19 мм (отверстие d=5 мм)

Колпачок магнетрона Toshiba

• диаметр посадки (±0,2 мм) - 15 мм
• наружный диаметр (±0,2 мм) - 16 мм
• высота - 19 мм
• выходное отверстие - Ø 5 мм

Колпачок антенны магнетрона - это металлическое изделие цилиндрической формы,
задачей которого является формирование электрической связи между вибратором и
стенками волновода, а также защита штенгеля антенны от деформаций и прогорания
в аварийных ситуациях. Если снять колпачок, то можно увидеть место спайки штенгеля
антенны. Изготавливаются примерно одинаковой формы и размеров. Главным отличием
является форма и диаметр выходного отверстия (круглое, треугольное, шестигранное и т. д.).
Также имеют разную высоту.

Главной причиной прогорания колпачка излучателя является:

- накопление сажи на слюде
- нарушение эксплуатационных норм пользования техникой
- перегрев магнетрона в следствии возврата СВЧ-волн на него

Работа без металлического колпачка возможна, но кратковременно, после чего магнетрон
перегреется и сработают защитные устройства. Настоятельно не рекомендуем игнорировать
неисправность, и своевременно заменять колпачок излучателя на новый.
