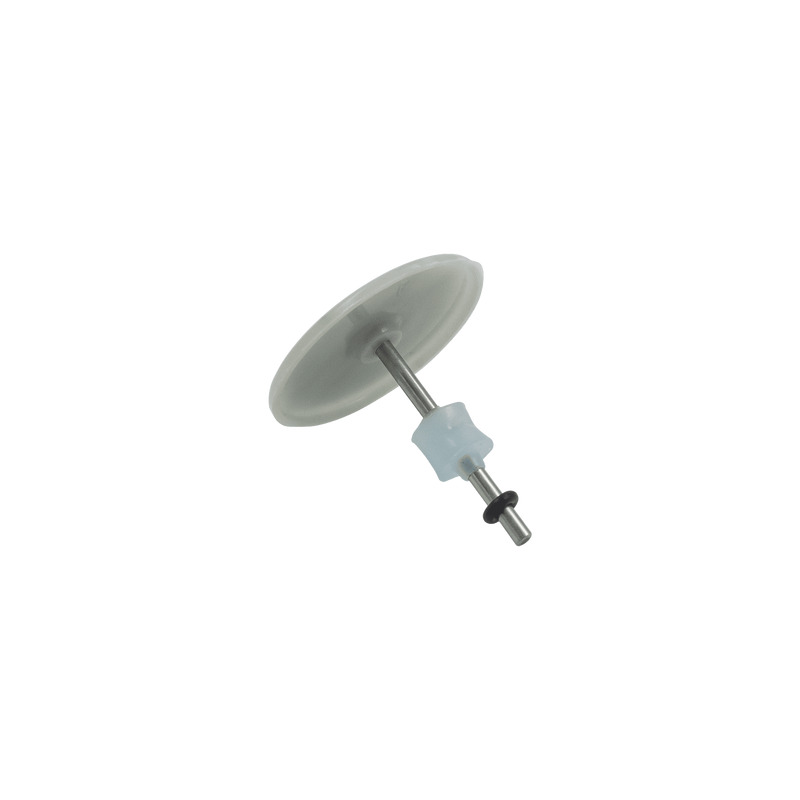

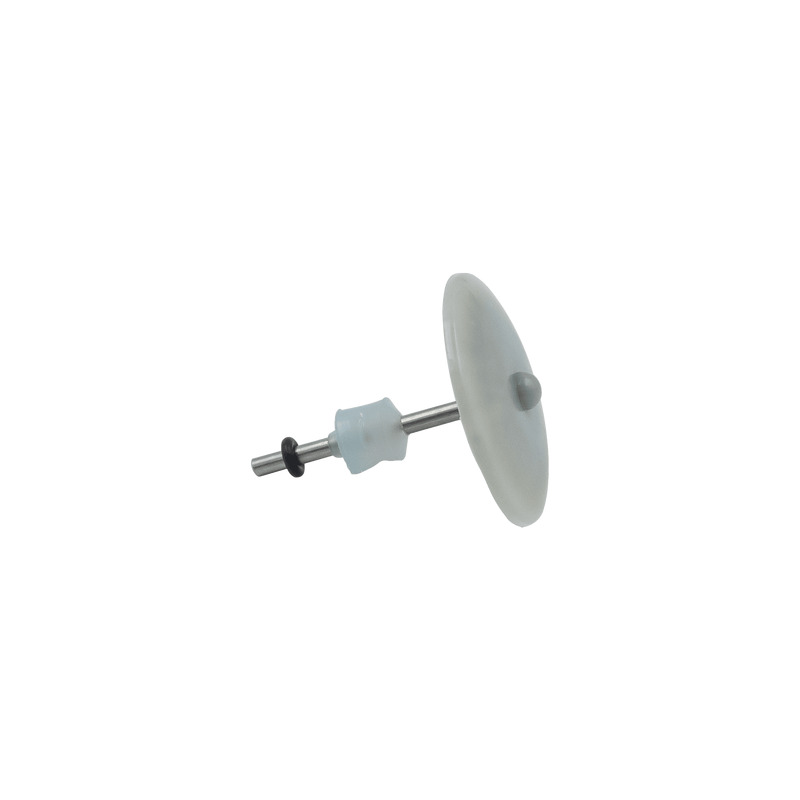

Тарілка мембрани для газової колонки ВПГ, D40 мм

Тарілка мембрани для газової колонки ВПГ

• діаметр тарілки (±1 мм) - 40 мм
• діаметр штока - 3 мм

Мембрана водяного редуктора газової колонки або котла є головним
робочим елементом в його конструкції, виконуючи функцію переміщення штока з
тарілкою в напрямку газового клапана. Через різницю тиску, що виникає
в областях водяного блоку (між ними розташована мембрана), відбувається
вигинання мембрани під напором води з великим тиском. Мембрана, яку піднімають
вгору тисне на тарілку штока, який в свою чергу натискає на газовий клапан -
здійснюється подача газу на основний пальник. При закритті крана
з гарячою водою тиск в обох камерах водяного вузла стає однаковим,
мембрана і шток повертаються в початкове положення і потік газу перекривається.

Виготовляється мембрана з таких еластичних матеріалів, як гума і силікон. Може
бути простої і складної форми. Існують і універсальні, які за допомогою
певних маніпуляцій можна встановити в різні редуктори.
Матеріал тарілки - це міцний і легкий пластик, розрахований на довгий термін служби, а
штоки в основному сталеві.

Основними ознаками несправної мембрани, тарілки або штока є:

- нестабільний нагрів води;
- відсутність займання основного пальника або займання із затримкою;
- робота з ривками

Із заміною вийшовших з ладу елементів водяного редуктора зволікати не варто, тому
що нестабільна робота техніки може нашкодити іншим елементам конструкції.
