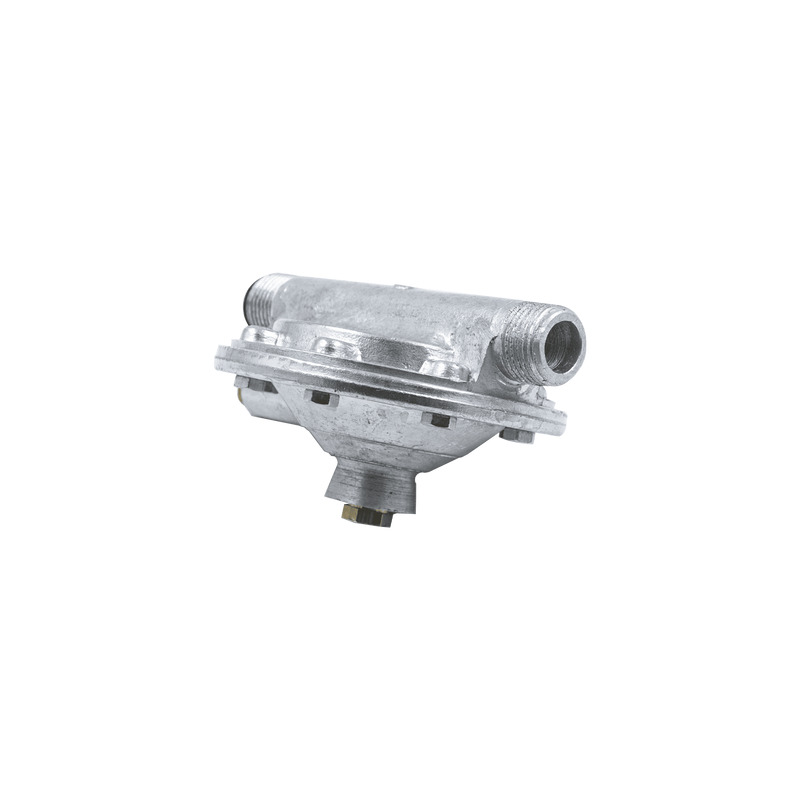

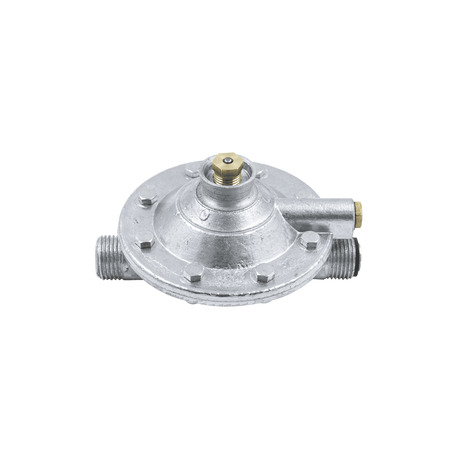

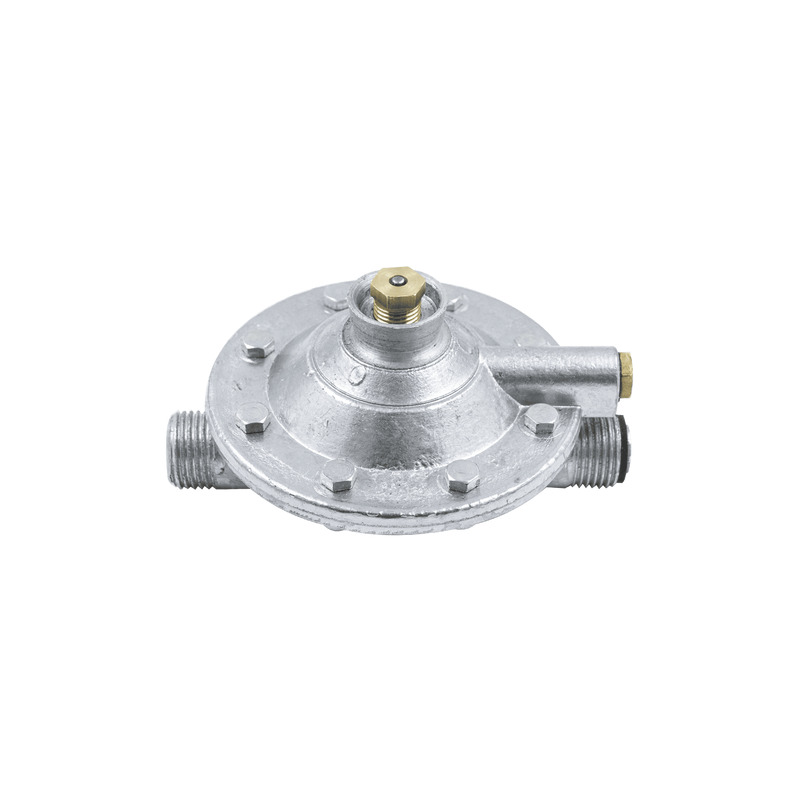

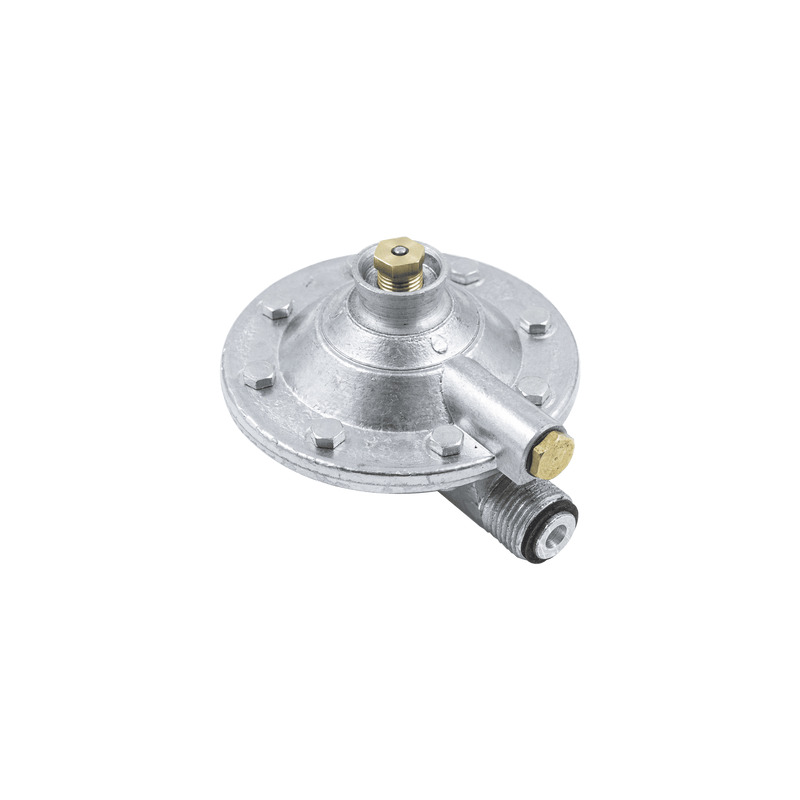

Водяний редуктор до газової колонки ВПГ

Водяний редуктор до газової колонки ВПГ

• підключення до системи - штуцер з різьбою 1/2"
• діаметр внутрішнього отвору вхідного штуцера - 13 мм
• діаметри отворів трубки Вентурі - 3 мм і 6,4 мм
• заглушка регулювального гвинта - під ключ 12 мм
• гайка штока - під ключ 12 мм

Водяний блок (редуктор) - пристрій у газовій колонці, який встановлюється безпосередньо перед теплообмінником,
а його верхня частина (кришка) з'єднується з газовим клапаном за допомогою штока. З'єднання з трубопроводом і
теплообмінником здійснюється за допомогою різьбового з'єднання і мідних труб (можливі й інші варіанти).

Принцип роботи класичного водяного блоку заснований на різниці тисків у нижній і верхній частинах корпусу, між
якими знаходиться мембрана. При подачі води в нижній камері створюється тиск, що перевищує тиск у верхній
камері. Підвищення тиску забезпечує трубка (сопло) Вентурі, вбудована у вихідний штуцер. Мембрана піднімається
вгору і тисне на тарілку штока, який натискає на газовий клапан - здійснюється подача газу на основну пальник.
При закритті крана з гарячою водою тиск в обох камерах водяного вузла стає однаковим, мембрана і шток
повертаються в початкове положення і подача газу перекривається. У конструкції блоку також задіяно
кульку-уповільнювач. Вона частково перекриває переріз каналу між кришкою і основою, забезпечуючи плавне
включення подачі газу на пальник. Регулюється за допомогою гвинта, схованого під заглушкою.

Водяний редуктор - це дуже важливий елемент конструкції газової техніки. Він не тільки забезпечує автоматичне
включення колонки при відкритті крану з гарячою водою, але й запобігає перегріву теплообмінника через недостатній
напір води в системі.

Головними причинами виходу з ладу можна назвати:

- знос мембрани;
- засмічення і закислення штока;
- будь-яка теча в з'єднаннях;
- порушення цілісності корпусу;

Якщо вчасно не усунути перераховані вище причини, то можна і зовсім привести в непридатність водяний редуктор
газової колонки, що позначиться на загальній роботі техніки.
