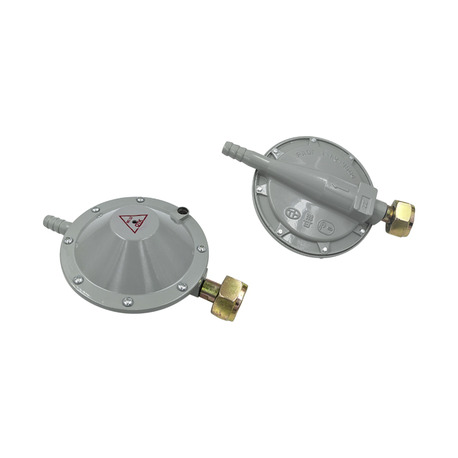

Редуктор для побутового газового балона SD Plus SD125G15, РДСГ 1-1.2-9504 (лягушка)

Редуктор для побутового газового балона SD Plus SD125G15, РДСГ 1-1.2-9504 ("лягушка")

• робоче середовище - газ вуглеводневий скраплений паливний
• робочий тиск на вході в регулятор - 0,07...1,6 МПа
• об'ємна витрата газу - не менше 1,2 м³/год
• тиск на виході з регулятора - не менше 2000 Па, не більше 3600 Па
• робоча температура довкілля - -30...+45 °С
• діаметр штуцера виходу - 11 мм
• внутрішній діаметр накидної гайки - 21,8 мм (ліва різьба)
• габарити виробу (±2 мм) - 155х102х48 мм

Регулятор тиску (ще наз. редуктор) РДСГ 1-1,2 призначений для зниження та автоматичної підтримки тиску
парів зрідженого газу в заданих межах, що надходять з балона до споживача. Принцип роботи заснований на
різниці тиску газу та тиску створюваного пружиною. Обидві сили впливають на внутрішню мембрану. Якщо
тиск газу з балона вищий за тиск пружини, мембрана згинається і пропускає газ з балона в камеру зниженого
тиску.

За перших ознак несправності регулятора потрібно негайно перекрити подачу газу з балона та усунути
неполадку, здійснивши ремонт або замінивши пристрій на новий.
