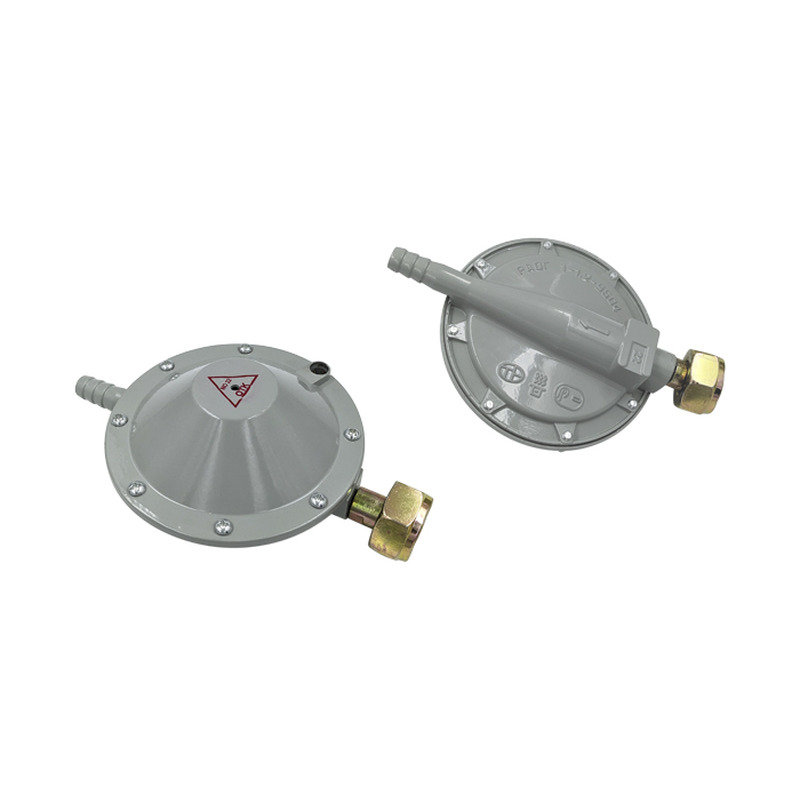

Редуктор для бытового газового баллона SD Plus SD125G15, РДСГ 1-1.2-9504 (лягушка)

Редуктор для бытового газового баллона SD Plus SD125G15, РДСГ 1-1.2-9504 ("лягушка")

• рабочая среда - газ углеводородный сжиженный топливный
• рабочее давление на входе в регулятор - 0,07...1,6 МПа
• объемный расход газа - не менее 1,2 м³/ч
• давление на выходе из регулятора - не менее 2000 Па, не более 3600 Па
• рабочая температура окружающей среды - -30...+45 °С
• диаметр штуцера выхода - 11 мм
• внутренний диаметр накидной гайки - 21,8 мм (левая резьба)
• габариты изделия (±2 мм) - 155х102х48 мм

Регулятор давления (еще наз. редуктор) РДСГ 1-1,2 предназначен для снижения и автоматического
поддержания давления паров сжиженного газа в заданных пределах, которые поступают из баллона к
потребителю. Принцип работы основан на разнице давления газа и давления создаваемого пружиной. Обе силы
воздействуют на внутреннюю мембрану. Если давление газа из баллона выше давления пружины, то мембрана
изгибается и пропускает газ из баллона в камеру пониженного давления.

При первых признаках неисправности регулятора требуется немедленно перекрыть подачу газа из баллона и
устранить неполадку, произведя ремонт или заменив устройство на новое.
