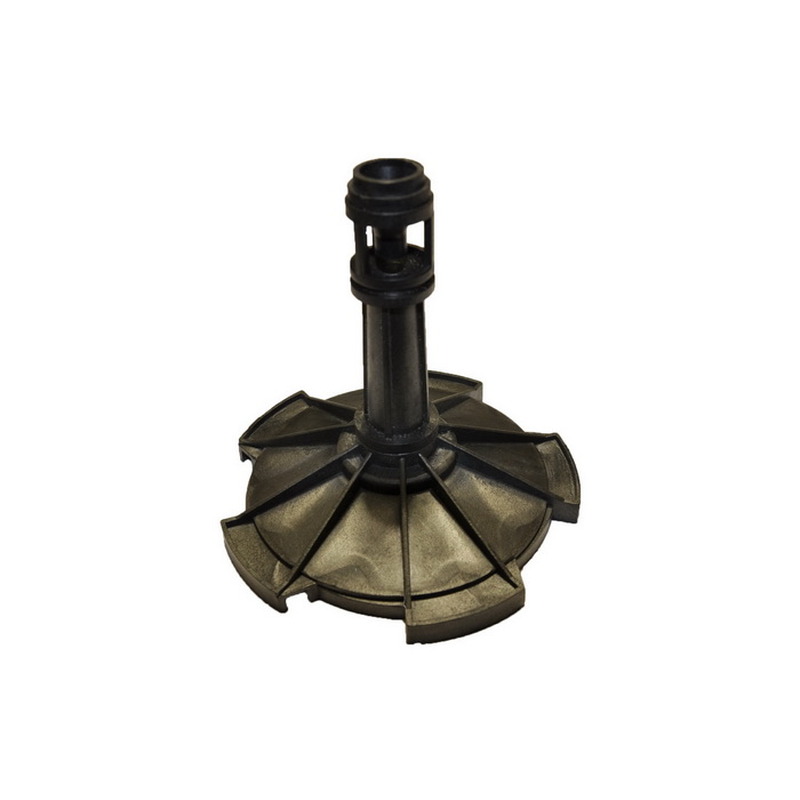

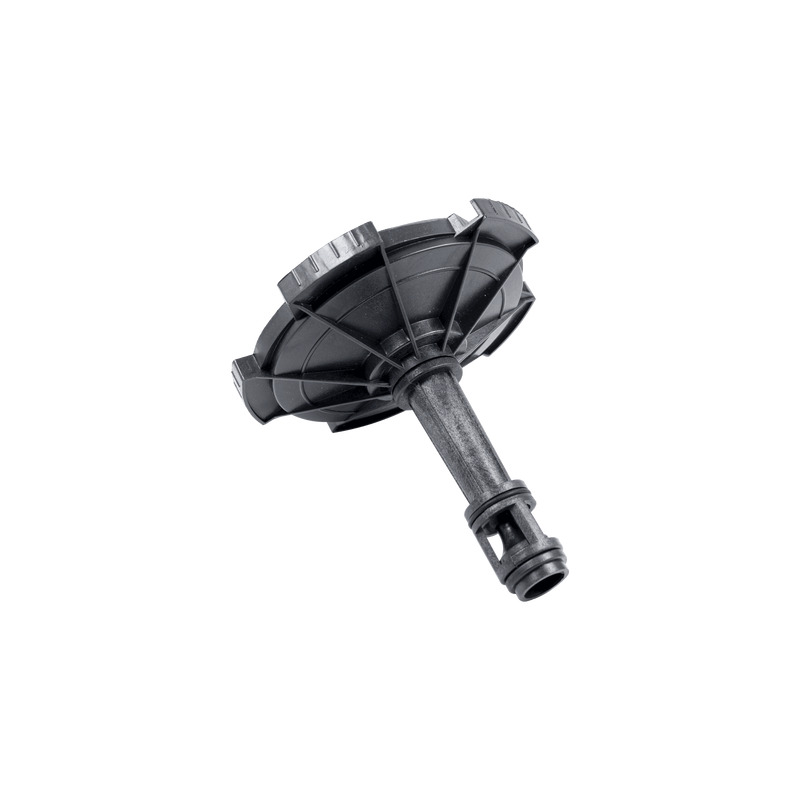

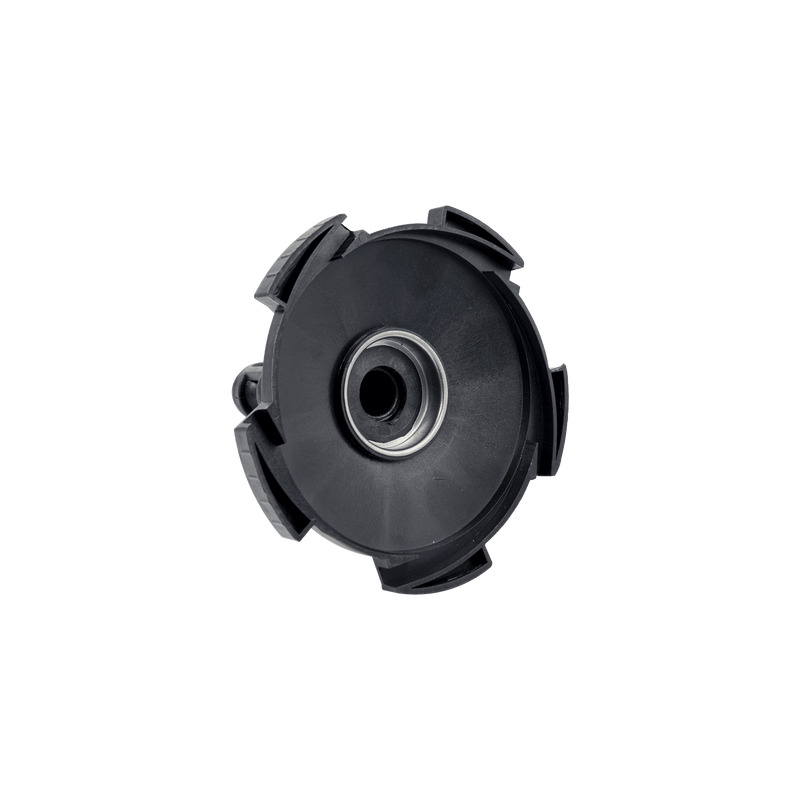

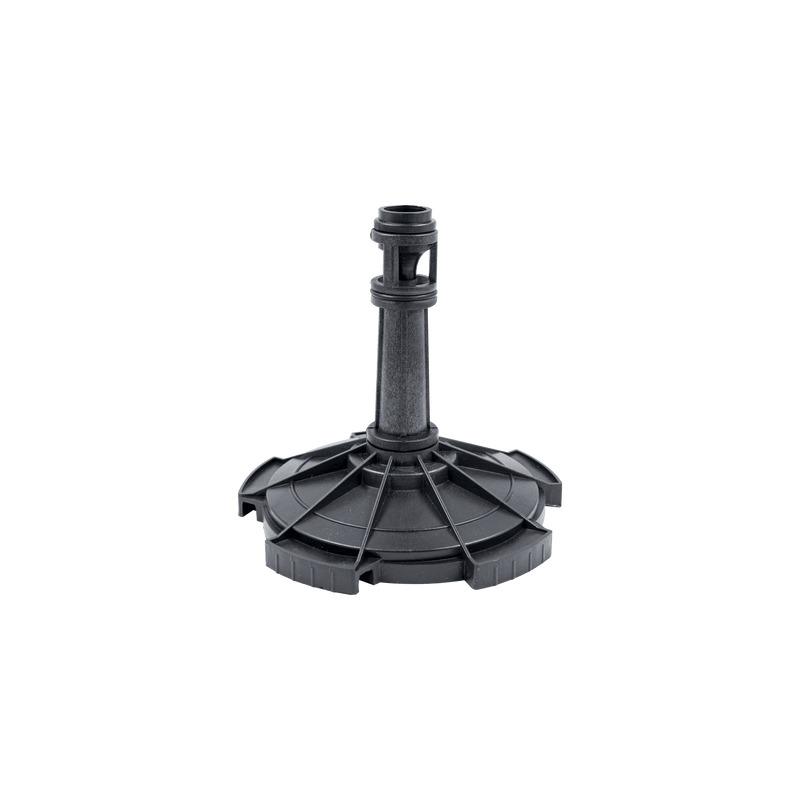

Ежектор (дифузор) для насоса 03.101, Marina APM 100/25, Garten Jet 1200

Ежектор (дифузор) для насоса Marina APM 100/25, Garten Jet 1200

• діаметр розтруба всмоктування трубки Вентурі (±1 мм) - 20 мм (внутрішній), 25 мм (зовнішній)
• діаметр форсунки (сопла) ±1 мм - 10 мм
• діаметр під крильчатку (±1 мм) - 132 мм
• зовнішній діаметр ежектора (±1 мм) - 164 мм
• загальна ширина ежектора (±1 мм) - 158 мм

Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній частині насоса та
необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи такого пристрою
заснований на передачі енергії від активного потоку до пасивного без використання проміжних механізмів. У
відцентровому насосі вода, що всмоктується, надходить на робоче колесо та викидається у напірний
трубопровід. У конструкції із застосуванням ежектора частина цієї води, отримавши кінетичну енергію, прямує
по ежекторному каналу в форсунку (сопло) трубки Вентурі та виштовхується з неї під тиском. Прискорений
потік змішується з робочим (транспортованим) та передає йому свою енергію, одночасно втягуючи з
допомогою зниженого тиску на виході.

Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
