Фланець (опора барабана) для пральної машини Ardo, Ariston 231223, COD.038 (ведений)

Фланець (опора барабана) для пральної машини Ardo, Ariston 231223 (EBI COD.038)

• ведений
• для пральних машин із вертикальним завантаженням

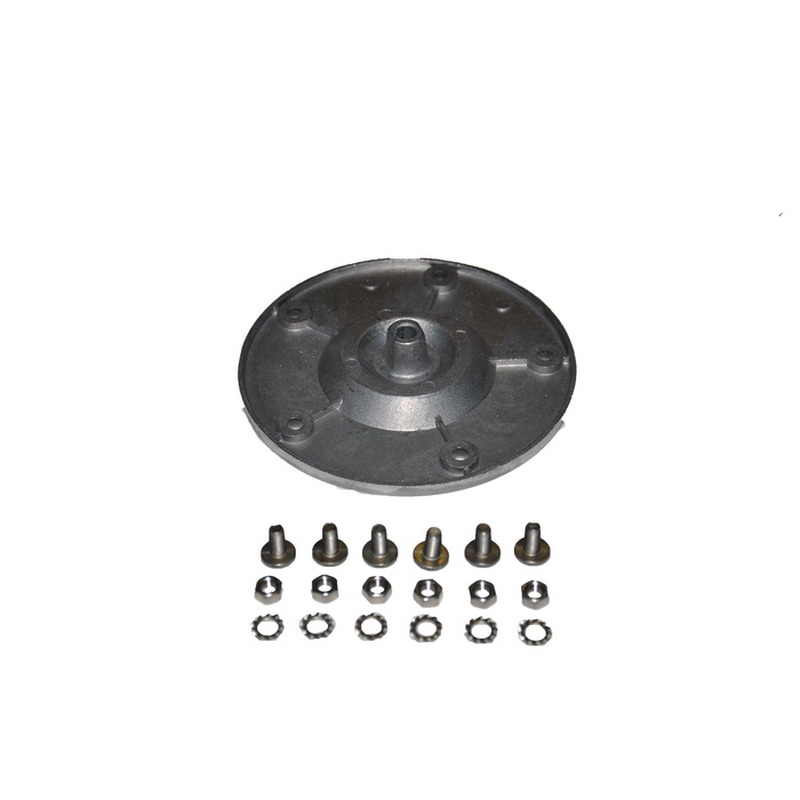

• комплектація представлена на фотографії (1 фланець, 1 комплект кріплень - упаковка)

• діаметр основи (±1 мм) - 110 мм
• діаметри вала - конус 12,3-15х10,8-13,5 мм (від основи до закінчення вала)
• центральний отвір - конус 5,3-6,3 мм
• висота вала від основи - 12,8 мм
• висота фланця загальна (±1 мм) - 19 мм
• кріплення фланця до барабана - 5 отворів Ø 5 мм

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
