Фланец (опора барабана) для стиральной машины Ardo, Ariston 231223, COD.038 (ведомый)

Фланец (опора барабана) для стиральной машины Ardo, Ariston 231223 (EBI COD.038)

• ведомый
• для стиральных машин с вертикальной загрузкой

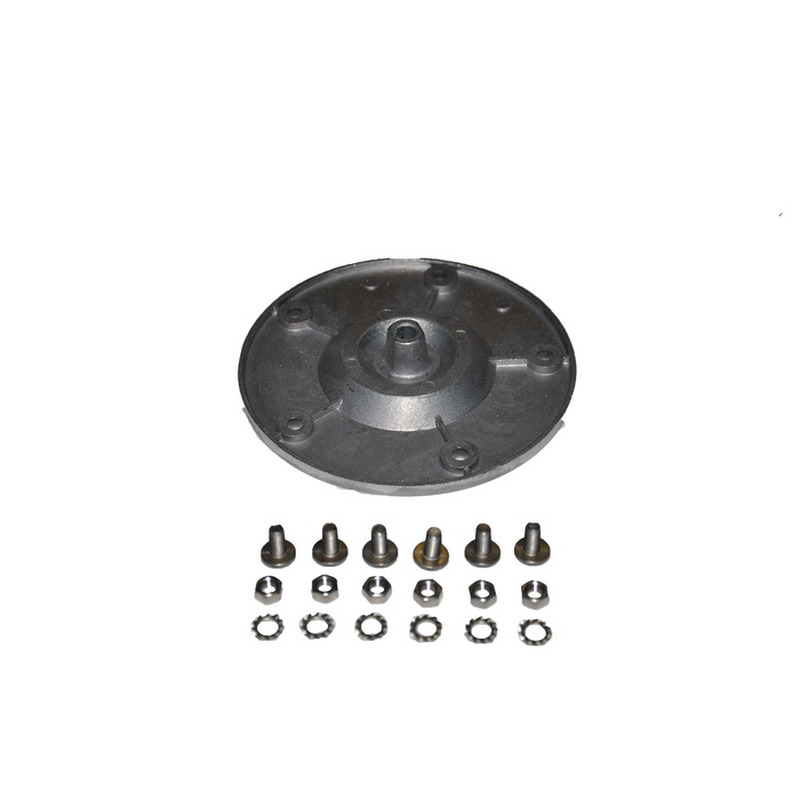

• комплектация представлена на фотографии (1 фланец, 1 комплект креплений - упаковка)

• диаметр основания (±1 мм) - 110 мм
• диаметры вала - конус 12,3-15х10,8-13,5 мм (от основания к окончанию вала)
• отверстие центральное - конус 5,3-6,3 мм
• высота вала от основания - 12,8 мм
• высота фланца общая (±1 мм) - 19 мм
• крепление фланца к барабану - 5 отверстий Ø 5 мм

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.
