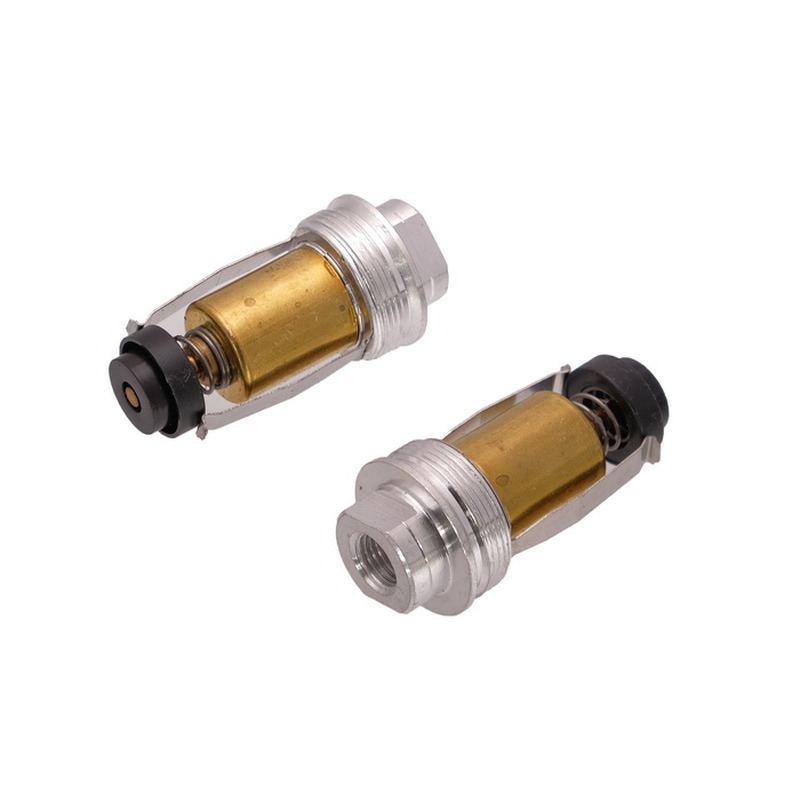

Електромагнітний клапан для автоматики EUROSIT 630 Sit 0.006.441
• діаметр запірної шайби - 12/16 мм
• довжина у стиснутому/нестиснутому стані (±0,5 мм) - 46/52 мм
• підключення термопари - різьба М9
• кріплення - різьба М24
Електромагнітний газовий клапан - це електромеханічний пристрій, який регулює подачу газу як
у нормальному, так і в аварійному режимі. Застосовується в різних конструктивних варіантах блоків
автоматики газових котлів, колонок, конвекторів тощо.
Робота клапана базується на принципі автоматичного спрацьовування в аварійних ситуаціях. Під час увімкнення
котла здійснюється запалювання пілотного пальника. Рукоятку керування натискають до упору разом із
кнопкою п’єзозапалювання, і клапан примусово відкривається, забезпечуючи подачу газу до запальника. Полум’я
запальника нагріває наконечник термопари, яка під’єднана до електромагнітного клапана, і
утворюється термоелектричний ефект - термо-ЕДС. Величина такої ЕДС достатня для утримання клапана
у відкритому положенні. В аварійних ситуаціях при раптовому відключенні газу або згасанні полум’я
запального або основного пальника нагрівання термопари припиняється, ЕДС знижується і клапан перекриває
подачу газу. Також до такого клапана підключається датчик тяги, який включений у ланцюг термопари.
При зміні умов у топковій камері спрацьовує реле датчика тяги, ланцюг термопари розривається і
клапан також перекриває подачу газу.
Електромагнітний клапан газової автоматики є важливим елементом конструкції, що забезпечує
належну безпеку, надійність і стабільність роботи газового обладнання.
Основними причинами несправності газового клапана можна назвати:
- вихід з ладу плунжера або пружини;
- порушення контакту з ланцюгом термопари;
- обрив живлення котушки;
- природний знос деталей клапана
Оскільки в більшості випадків ця деталь не підлягає ремонту, її замінюють на нову.
