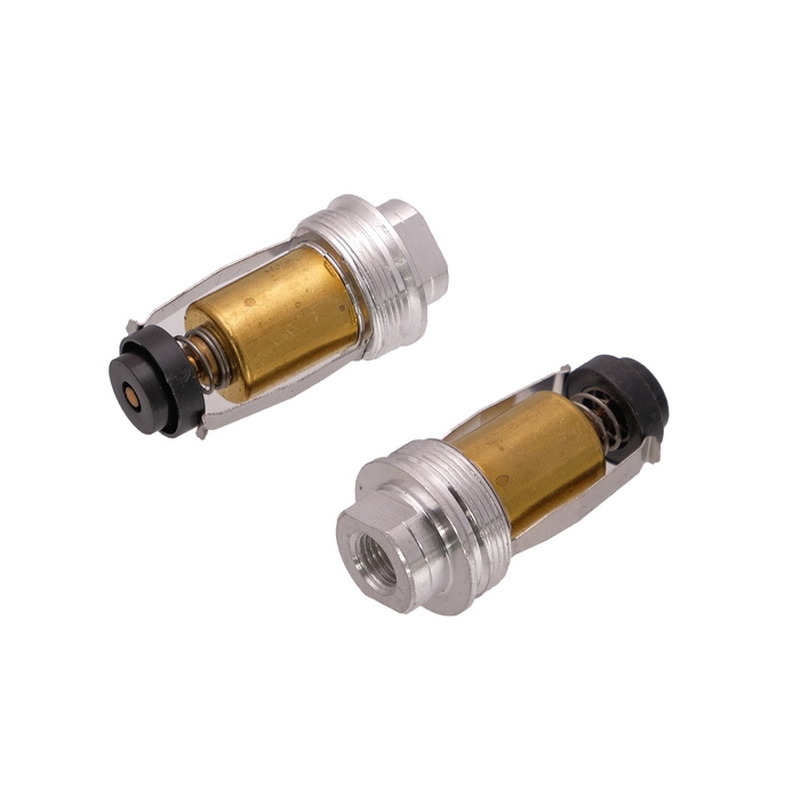

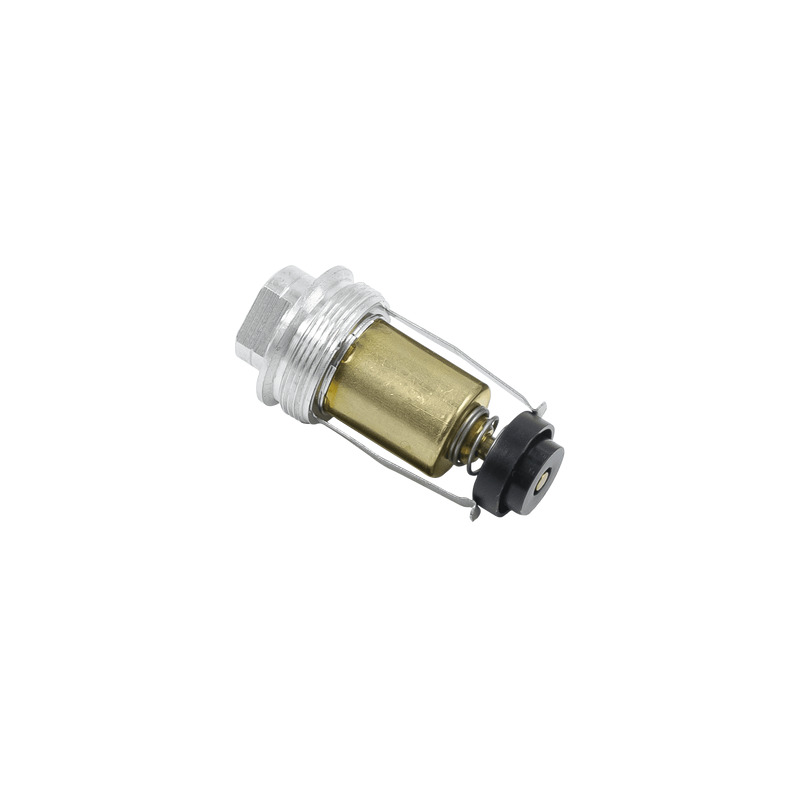

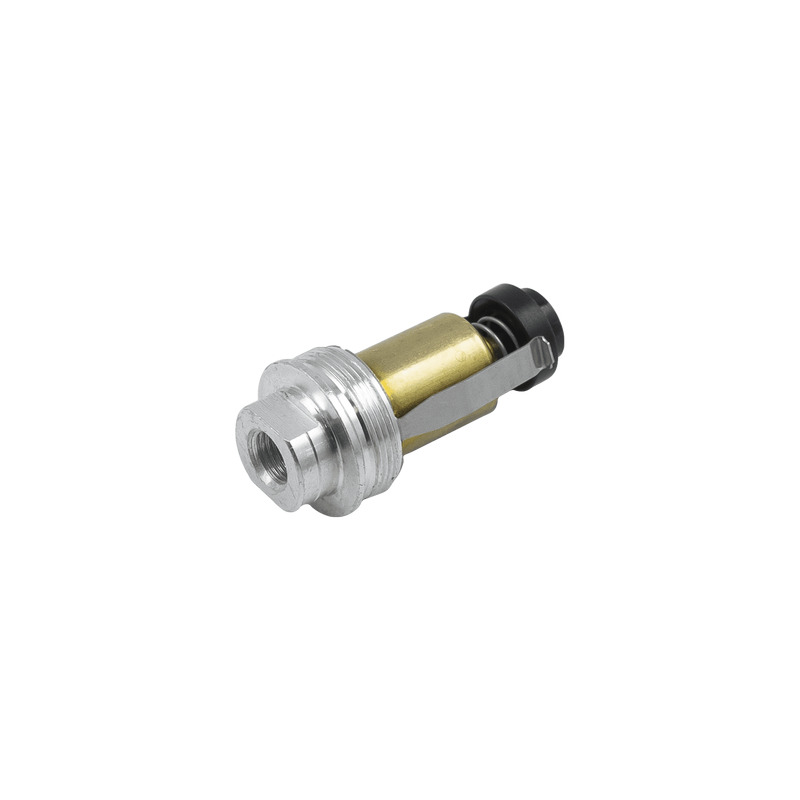

Электромагнитный клапан для автоматики EUROSIT 630 Sit 0.006.441

Электромагнитный клапан для автоматики EUROSIT 630 Sit 0.006.441

• диаметр запорной шайбы - 12/16 мм
• длина в сжатом/несжатом состоянии (±0,5 мм) - 46/52 мм
• подключение термопары - резьба М9
• крепление - резьба М24

Электромагнитный газовый клапан - это электромеханическое устройство, которое регулирует подачу газа как
в нормальном, так и в аварийном режиме. Применяется в различных конструктивных исполнениях блоков
втоматики газовых котлов, колонок, конвекторов и др.

Работа клапана основана на принципе автоматического срабатывания в аварийных ситуациях. При включении
котла осуществляется зажигание пилотной горелки. Рукоятка управления нажимается до упора вместе с
нопкой пьезорозжига и клапан принудительно открывается, осуществляя подачу газа к запальнику. Пламя
запальника нагревает наконечник термопары, которая подсоединена к электромагнитному клапану и
образуется термоэлектрический эффект - термо-ЭДС. Величины такой ЭДС достаточно для удержания клапана
в открытом положении. В аварийных ситуациях при внезапном отключении газа или затухании пламени
запальной или основной горелки нагрев термопары прекращается, ЭДС снижается и клапан перекрывает
подачу газа. Также к такому клапану подключается датчик тяги, который включен в цепь термопары.
При изменении условий в топочной камере срабатывает реле датчика тяги, цепь термопары разрывается и
клапан также закрывает подачу газа.

Электромагнитный клапан газовой автоматики является важным элементом конструкции, обеспечивающим
надлежащую безопасность, надежность и стабильность работы газового оборудования.

Основными причинами неисправности газового клапана можно назвать:

- выход из строя плунжера или пружины;
- нарушение контакта с цепью термопары;
- обрыв питания на катушку;
- естественный износ деталей клапана

Являясь в большинстве случаев неремонтопригодной деталью заменяется на новый.
