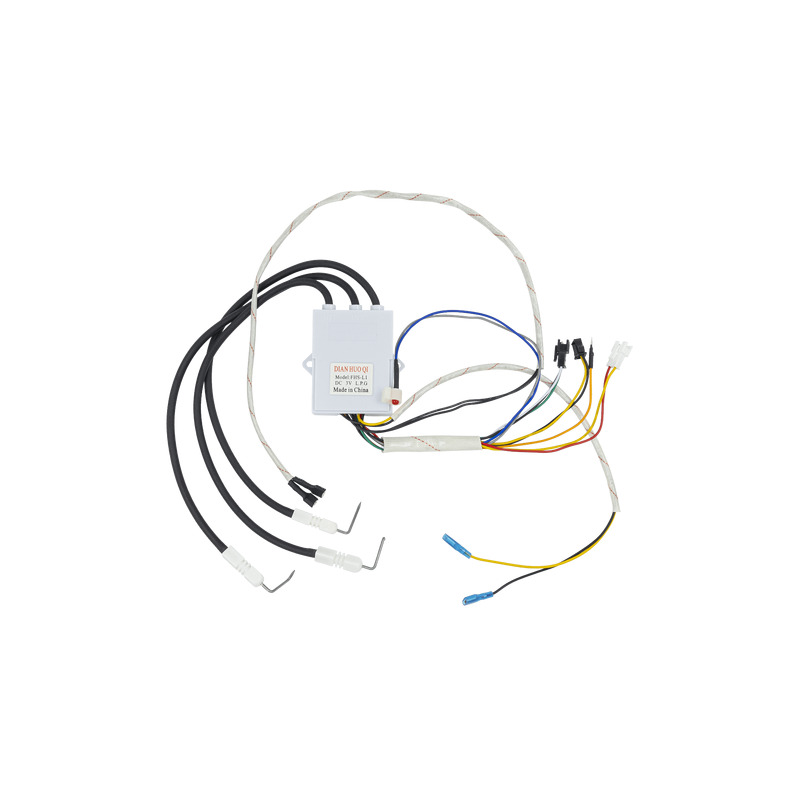

Блок управління і розпалу для колонки, №2, B16020067

Блок управління та розпалу для колонки №2 (B16020067)

Увага!

Перед покупкою уважно порівняйте кожен елемент підключення, параметри та розміри установки. Блоки
розпалу та управління більшості колонок конструктивно схожі, але є нюанси, на які потрібно звернути
увагу!

• живлення ~3 В - 2 дроти з клемами 4,8 мм типу «мама», довжина 360 мм (±10 мм)
• заземлення («маса») - дріт з кільцевою клемою під болт М4, довжина 200 мм (±10 мм)
• підключення газового клапана - 3 дроти з фішкою на 3 контакти, довжина 160 мм (±10 мм)
• підключення мікроперемикача - 2 дроти з фішкою на 2 контакти, довжина 210 мм (±10 мм)
• підключення датчика NTC - 2 дроти з фішкою на 2 контакти, довжина 200 мм (±10 мм)
• лампочка індикації - 2 дроти довжиною 320 мм (±10 мм)
• підключення датчиків - 2 окремих дроти з клемами 6,3 мм типу «мама», довжина 590 мм (±10 мм)

• 2 електроди розпалу (HV1, HV2) - довжина з проводом загальна 320 мм (±10 мм)
• електрод іонізації (S) - довжина з проводом загальна 320 мм (±10 мм)
• довжина наконечника електрода - 31,5 мм (S), 24 мм (HV1, HV2)

• розміри корпусу (±2 мм) - 69х55х29 мм
• кріплення - 2 отвори з міжцентровою відстанню 61 мм

Блок управління та розпалу відповідає за управління генерацією іскор, подачу живлення на електромагнітні
котушки, контролює наявність полум'я та включення пальника при витраті води. Плату управління газовою
колонкою сконструйовано у пластиковому корпусі. Електронні компоненти в ньому залиті силіконом для
волого-хімічного захисту. Така захисна конструкція зводить нанівець здійснення ремонту та заміну
комплектуючих компонентів плати. Тому найчастіше потребує повної заміни.
