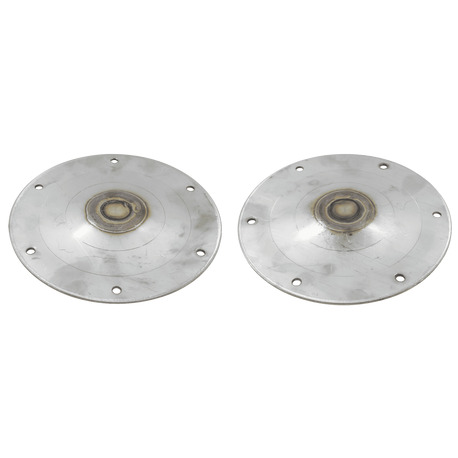

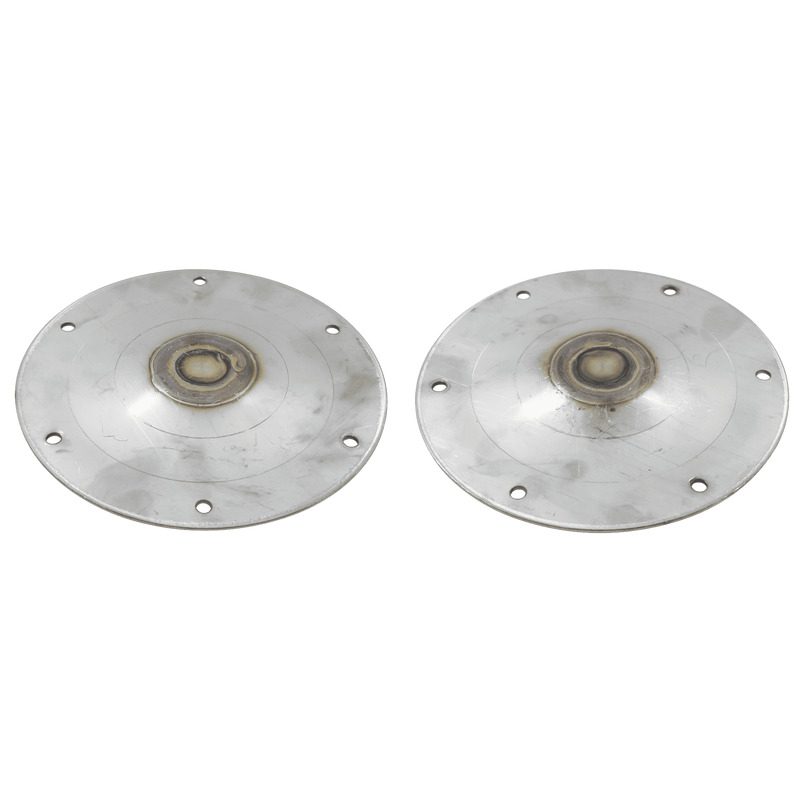

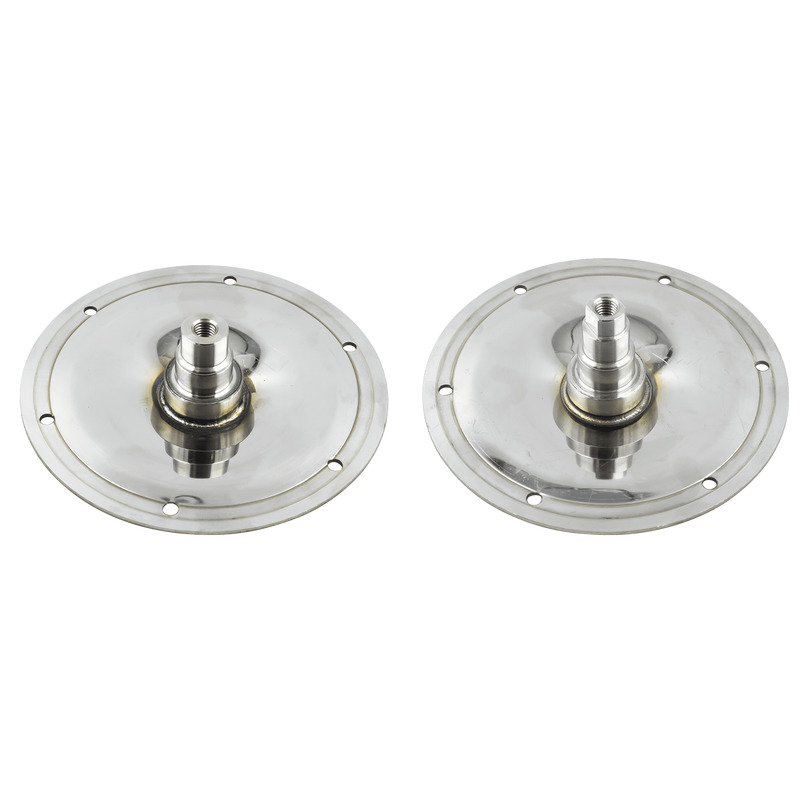

Фланець (опора барабана) для пральної машини Midea, PRIME, Technics, лиски, нержавіюча сталь (комплект)

Фланець барабана пральної машини Midea, PRIME, Technics, Elenberg

• комплект із нержавіючої сталі

Фланець 1 (вал з лисками)
• ведучий
• діаметр основи (±1 мм) - 160 мм
• товщина листа основи - 2 мм
• діаметри вала - 35-25-20-14х17 мм (від основи до закінчення вала)
• висота вала від основи - 52 мм
• висота фланця загальна (±1 мм) - 55 мм
• кріплення шківа до фланця - 14х17 мм (2 лиски)
• кріплення фланця до барабана - 6 отворів Ø 6 мм (міжцентрова відстань 140 мм)

Фланець 2 (вал без лисок)
• ведений
• діаметр основи (±1 мм) - 160 мм
• товщина листа основи - 2 мм
• діаметри вала - 35-25-20 мм (від основи до закінчення вала)
• висота вала від основи - 41 мм
• висота фланця загальна (±1 мм) - 45 мм
• кріплення фланця до барабана - 6 отворів Ø 6 мм (міжцентрова відстань 140 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
