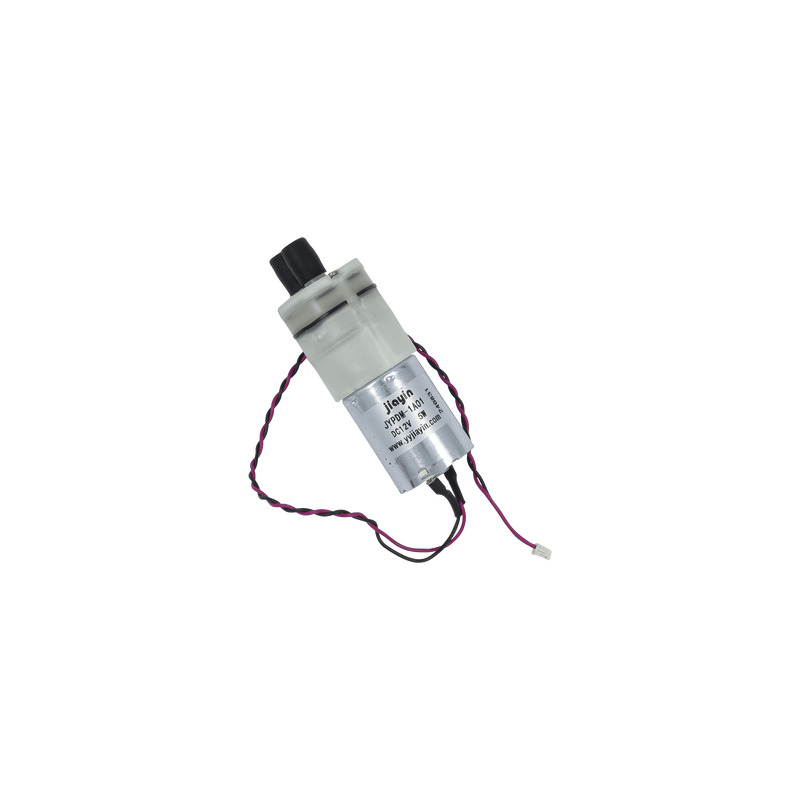

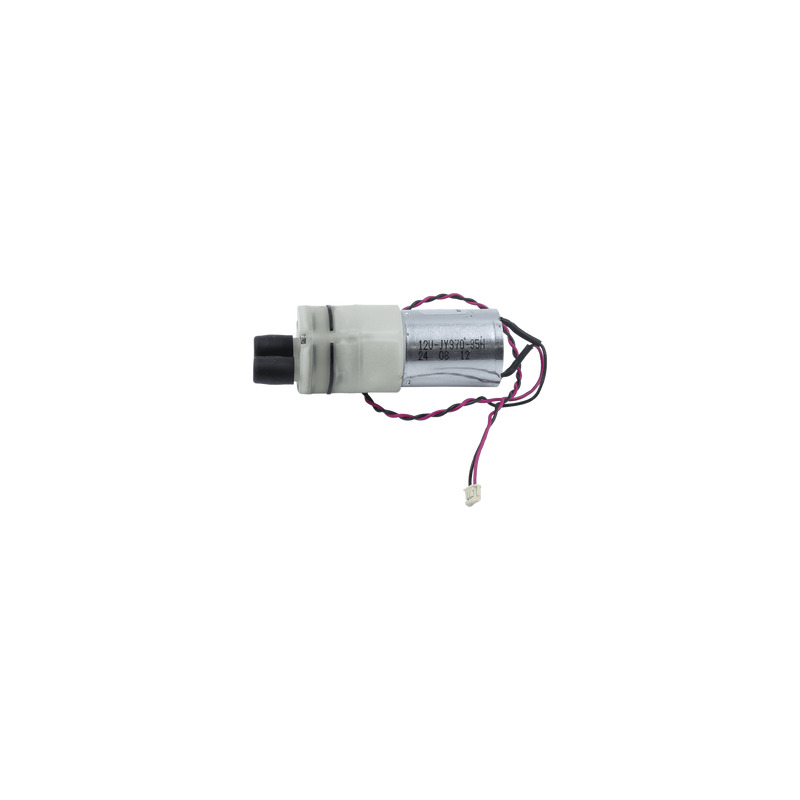

Мініатюрний діафрагмовий водяний насос Jiayin JYPDM-1A01,12V

Мініатюрний діафрагмовий водяний насос Jiayin JYPDM-1A01

• тип насоса - діафрагмовий (мембранний)
• напруга живлення - DC 12 В
• споживана потужність - 5 Вт
• продуктивність - від ~300 до 1300 мл/хв
• максимальний тиск - до 4 бар
• діаметр патрубків (±0,1 мм) - 2 патрубки Ø 6,5 мм
• габарити корпусу (±1 мм) - Ø 27 мм, висота 62 мм
• підключення (±5 мм) - 2 дроти довжиною 235 мм з піном на 2 контакти

Мініатюрний діафрагмовий водяний насос - призначений для перекачування води та інших
слабоагресивних рідин у малогабаритних побутових та електронних пристроях.

Усередині насоса встановлений невеликий електродвигун, який через ексцентриковий
механізм приводить у рух еластичну мембрану. При зворотно-поступальному
русі мембрани створюється чергування зон розрідження і тиску. За рахунок цього рідина
всмоктується через вхідний клапан і виштовхується через вихідний клапан. Насос є
самовсмоктуючим, здатний працювати при невеликій кількості повітря в системі і створювати
відносно високий тиск при малій витраті.

Продуктивність насоса залежить від поданої напруги і навантаження. При зниженні напруги
зменшується витрата і тиск. Напрямок перекачування визначається підключенням вхідного і
вихідного патрубків (реверс полярності не змінює напрямок потоку).

Найбільш частими причинами поломки насоса є:
- робота «на суху»
- перевищення допустимого тиску
- потрапляння бруду або абразивних частинок
- знос мембрани і клапанів

При виході з ладу - насос, як правило, замінюється повністю.
