Артикул: 03.0125

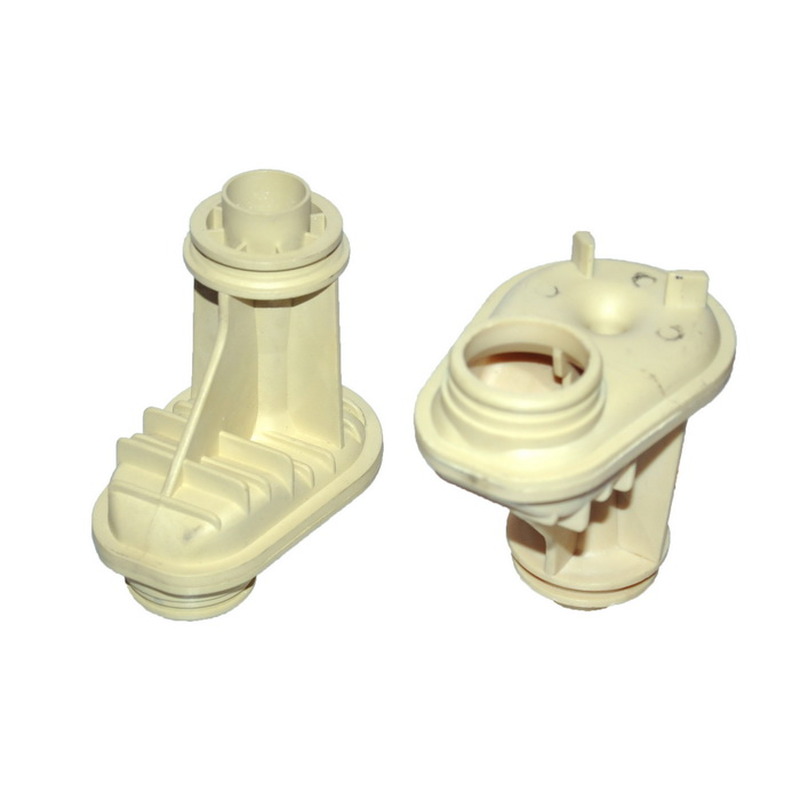

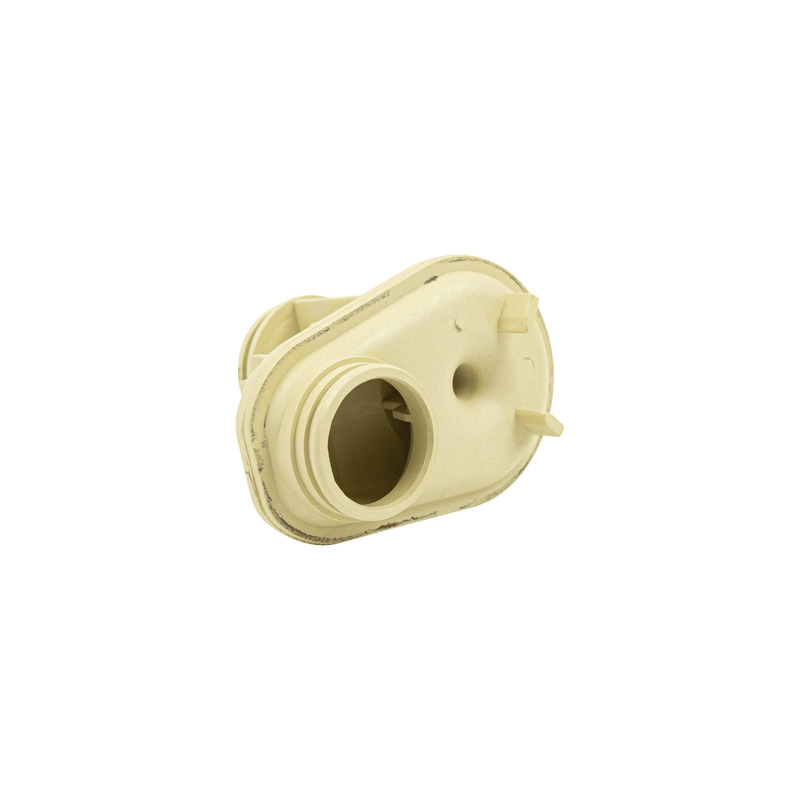

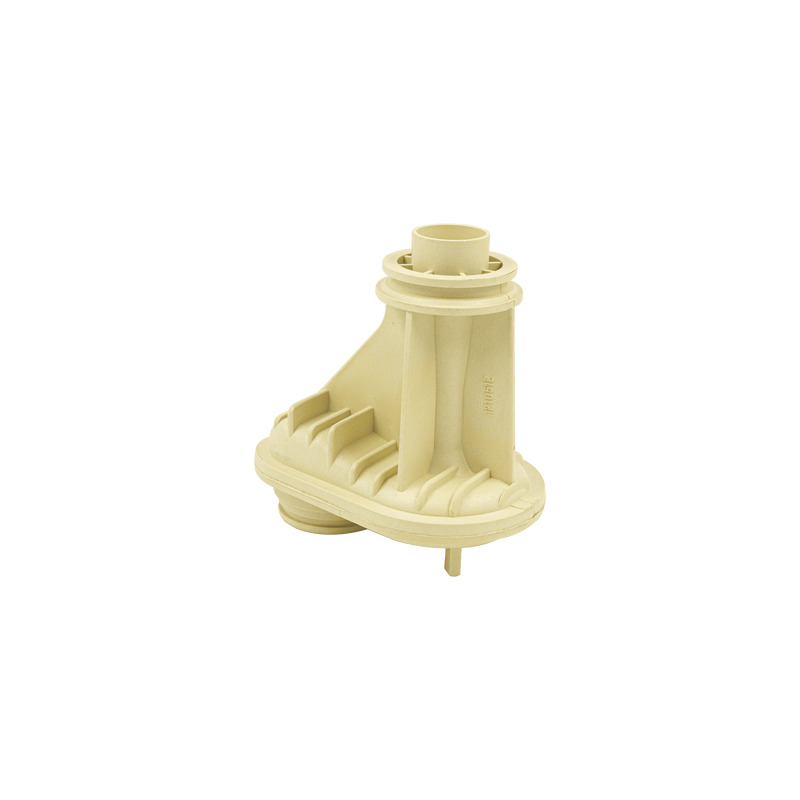

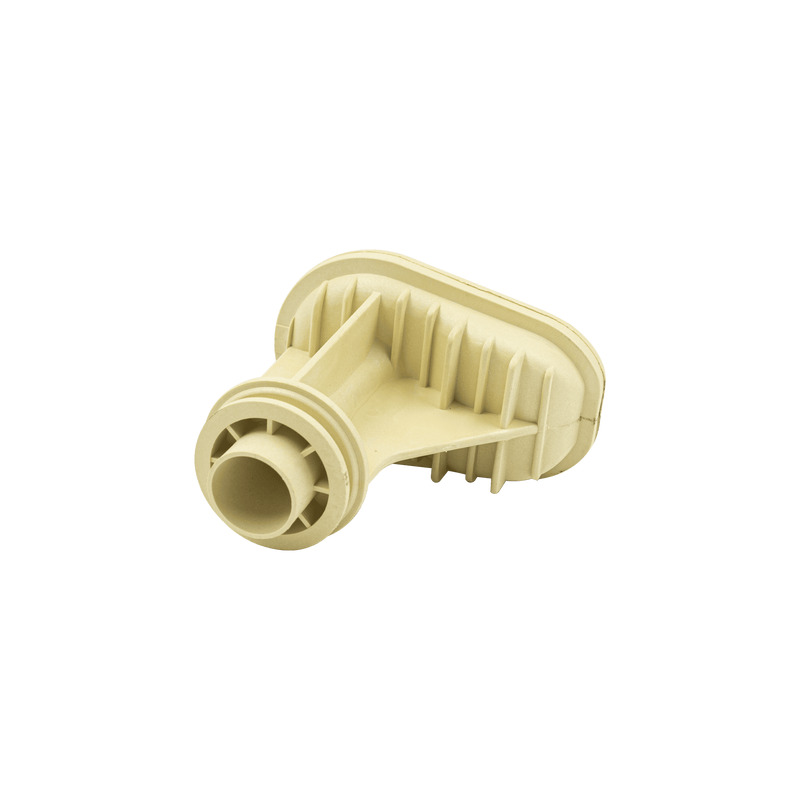

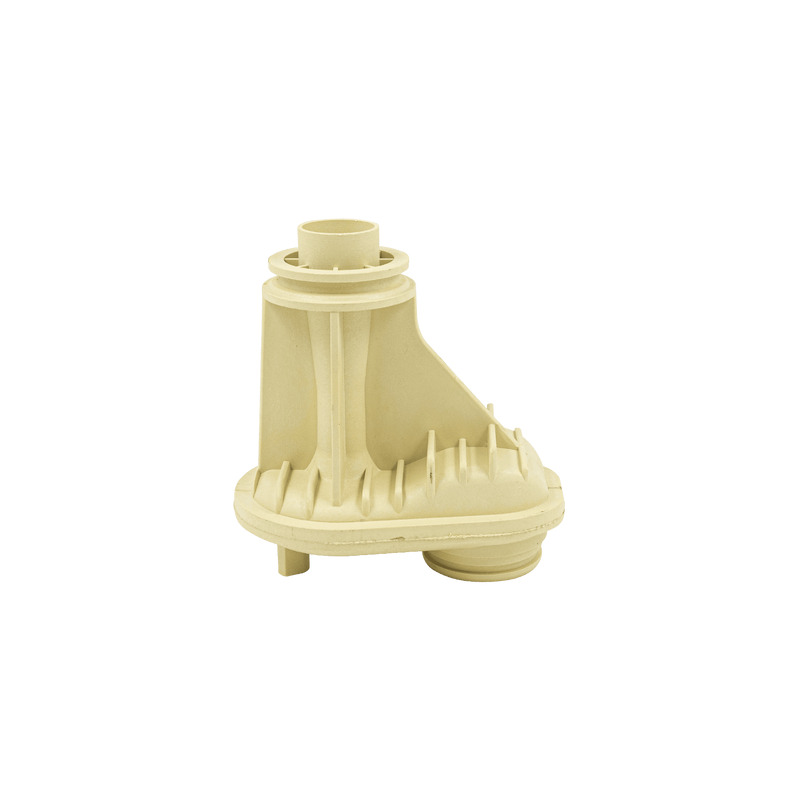

Трубка вентурі 03.113, Pedrollo JCRM 10-15M
Характеристики
Стан
Новий
Сумісність
Pedrollo, Дельфин
Призначення
Для насосів
Тип
Запчастини
Діаметр розтруба всмоктування трубки
34 мм (внутрішній), 41 мм (зовнішній)
Діаметр форсунки (сопла)
8,5 мм
Діаметр розтруба виходу трубки
24 мм (внутрішній), 27 мм (зовнішній)
Довжина трубки Вентурі
106 мм
Матеріал
Технополімер
Кількість предметів, шт
1
Країна-виробник товару
Китай
Додаткові характеристики
Колір може відрізнятись
Опис
Трубка вентурі Pedrollo JCRM 10M, 15M, 15H, Дельфин (121051Z)
• діаметр розтруба всмоктування трубки - 34 мм (внутрішній), 41 мм (зовнішній)
• діаметр форсунки (сопла) - 8,5 мм
• діаметр розтруба виходу трубки - 24 мм (внутрішній), 27 мм (зовнішній)
• довжина трубки Вентурі - 106 мм
Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній
частини насоса та необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи
такого пристрою заснований на передачі енергії від активного потоку до пасивного без використання
проміжних механізмів. У відцентровому насосі вода, що всмоктується, надходить на робоче колесо
і викидається у напірний трубопровід. У конструкції із застосуванням ежектора частина цієї води,
отримавши кінетичну енергію, прямує по ежекторному каналу в форсунку (сопло) трубки Вентурі
та виштовхується з неї під тиском. Прискорений потік змішується з робочим (транспортованим) та
передає йому свою енергію, одночасно втягуючи з допомогою зниженого тиску на виході.
Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
• діаметр розтруба всмоктування трубки - 34 мм (внутрішній), 41 мм (зовнішній)
• діаметр форсунки (сопла) - 8,5 мм
• діаметр розтруба виходу трубки - 24 мм (внутрішній), 27 мм (зовнішній)
• довжина трубки Вентурі - 106 мм
Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній
частини насоса та необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи
такого пристрою заснований на передачі енергії від активного потоку до пасивного без використання
проміжних механізмів. У відцентровому насосі вода, що всмоктується, надходить на робоче колесо
і викидається у напірний трубопровід. У конструкції із застосуванням ежектора частина цієї води,
отримавши кінетичну енергію, прямує по ежекторному каналу в форсунку (сопло) трубки Вентурі
та виштовхується з неї під тиском. Прискорений потік змішується з робочим (транспортованим) та
передає йому свою енергію, одночасно втягуючи з допомогою зниженого тиску на виході.
Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
Аналоги (1)
Сумісні моделі (8)
- Pedrollo JCRM 10M
- Pedrollo JCRM 15M
- Pedrollo JCRM 15H
- Pedrollo JSW 10M
- Pedrollo JSW 12M
- Pedrollo JSW 15M
- Дельфин JCRM 10M
- Дельфин JCRM 15M
