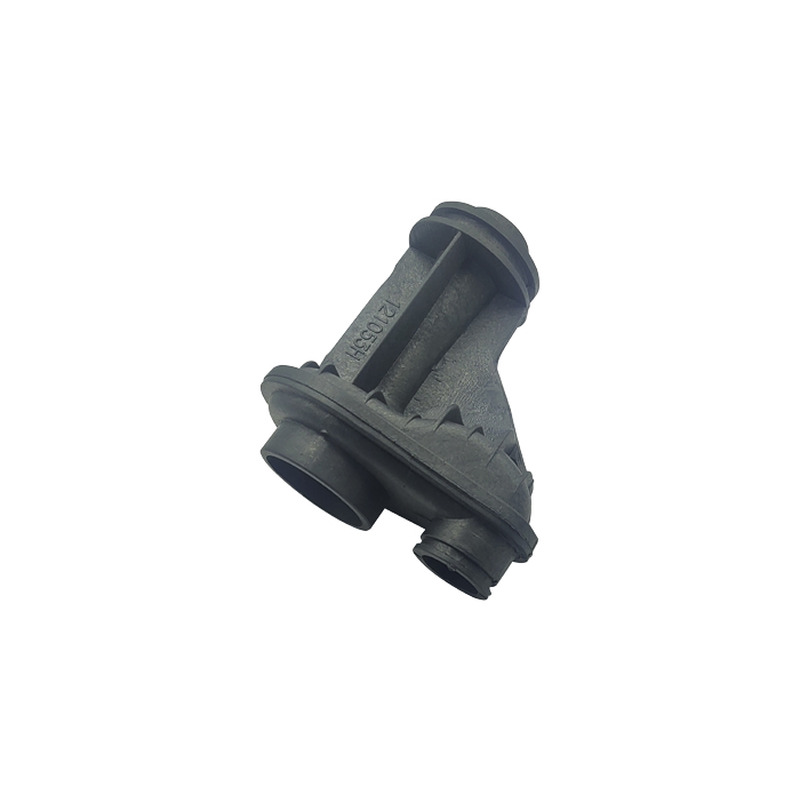

Трубка вентурі Pedrollo JSWM 15MX, JSW10-15MX
• діаметр розтруба всмоктування трубки - 22 мм (внутрішній), 30 мм (зовнішній)
• діаметр форсунки (сопла) - 10 мм
• діаметр розтруба виходу трубки - 23 мм (внутрішній), 27 мм (зовнішній)
• діаметр посадки - 46,5 мм
• довжина трубки Вентурі - 115 мм
Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній
частини насоса та необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи
такого пристрою заснований на передачі енергії від активного потоку до пасивного без використання
проміжних механізмів. У відцентровому насосі вода, що всмоктується, надходить на робоче колесо
і викидається у напірний трубопровід. У конструкції із застосуванням ежектора частина цієї води,
отримавши кінетичну енергію, прямує по ежекторному каналу в форсунку (сопло) трубки Вентурі
та виштовхується з неї під тиском. Прискорений потік змішується з робочим (транспортованим) та
передає йому свою енергію, одночасно втягуючи з допомогою зниженого тиску на виході.
Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
