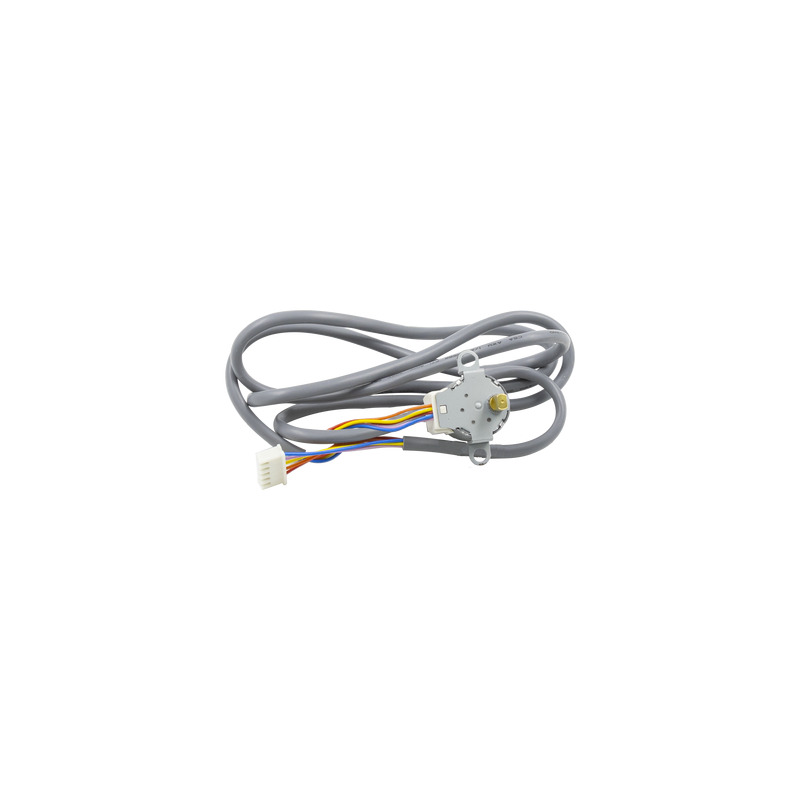

Кроковий двигун шторки для кондиціонера, 20BYJ46, 12 В (30 мм)

Кроковий двигун шторки для кондиціонера 20BYJ46

• робоча напруга - 12 В (постійний струм DC)
• розмір вала - Ø 5х3 мм (2 лиски), висота 10 мм
• кріплення - 2 отвори Ø 4,2 мм (міжцентрова відстань 30 мм)
• розмір двигуна (±1 мм) - 20х24х20 мм (без урахування вушок кріплення)
• підключення - роз'єм із 5 контактами
• довжина проводу (±20 мм) - 980 мм

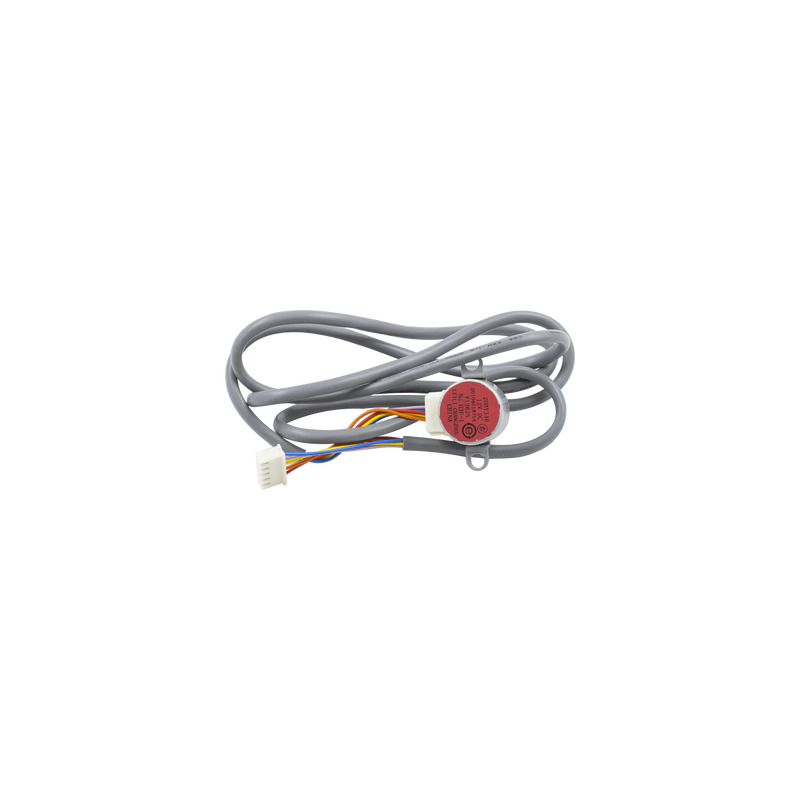

• інформація зазначена на корпусі пристрою - 20BYJ46 12vDC 0010401870А V12625 No.H3F-1 LEILI
CHANGZHOU CHINA

Кроковий двигун шторки для кондиціонера — це електромеханічний пристрій, який відповідає за точне керування
положенням повітряних шторок (жалюзі) в кондиціонері. Ці шторки регулюють напрям потоку повітря — вгору,
вниз, в сторони — забезпечуючи рівномірне охолодження або обігрів приміщення.

Виконує такі функції:
 - плавно відкриває та закриває шторки;
 - змінює напрям повітряного потоку;
 - дає можливість автоматичного режиму руху жалюзі (наприклад, "Swing").

Це кроковий двигун, тобто він обертається не безперервно, а "кроками", з високою точністю. Отримує сигнали від
плати управління кондиціонера. Кожен сигнал відповідає за певний поворот двигуна (і шторки) на заданий кут.
Завдяки цьому кондиціонер може точно позиціювати жалюзі.

Потрібна заміна двигуна якщо:
 - жалюзі перестали рухатись або застрягають;
 - двигун не подає ознак роботи, хоча кондиціонер працює;
 - чути клацання, але жалюзі не змінюють положення.
