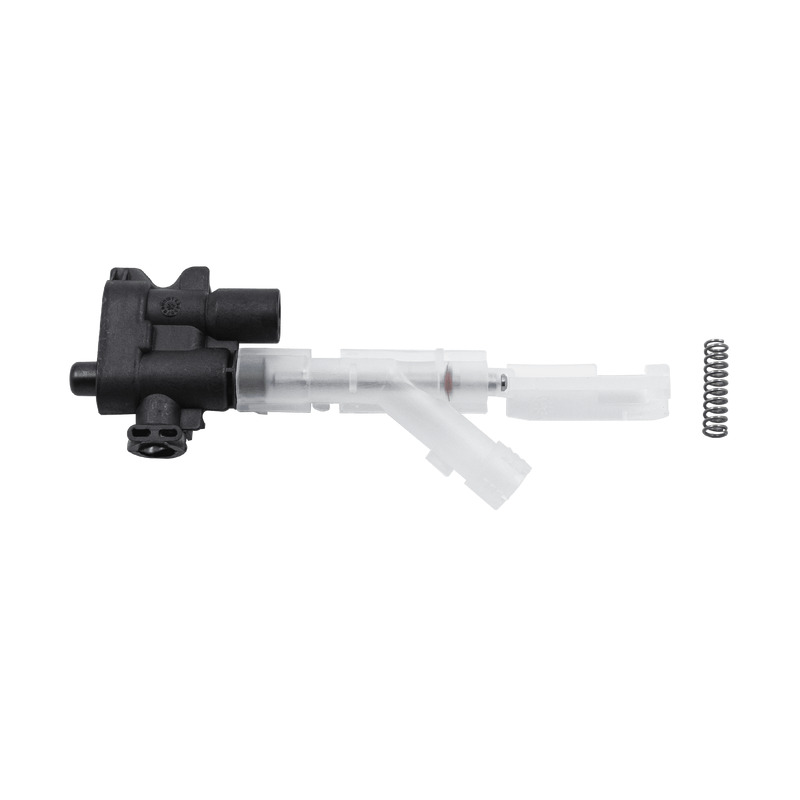

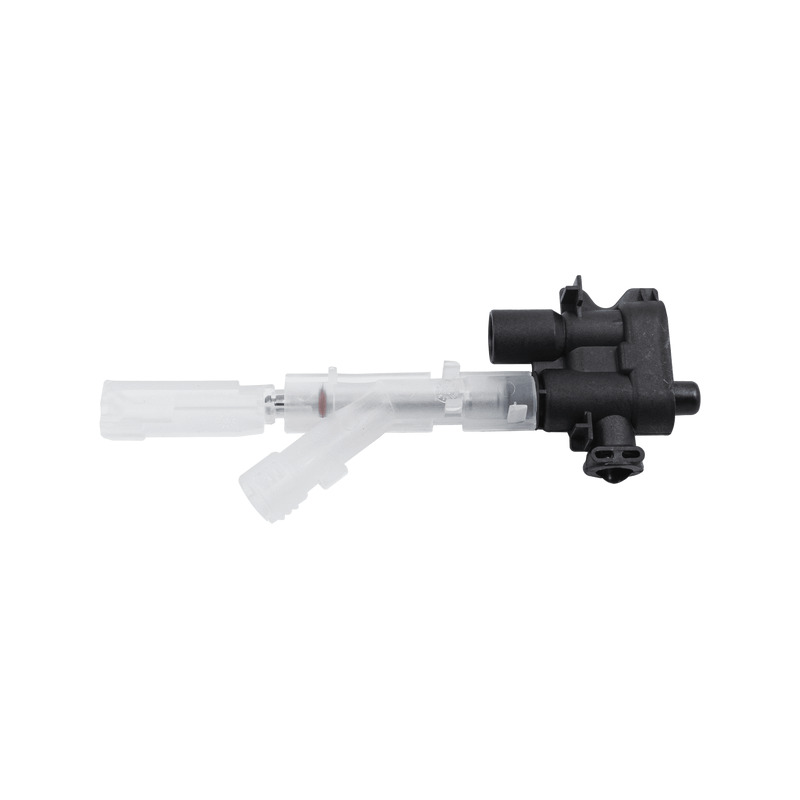

Дренажний клапан для кавомашини Bosch, Siemens, Balay 00622540
• отвір для з'єднання з заварним блоком (±0,5 мм) - Ø 9,6 мм
• отвір для з'єднання з помпою (±0,5 мм) - Ø 8,4 мм
• дренажний отвір (±0,5 мм) - Ø 10 мм
• розміри пружини (±0,5 мм) - Ø 6,5 мм, довжина 24 мм
• загальні габарити (±1 мм) - 140х58х17 мм
Дренажний клапан - пристрій механічного типу, який має запірний механізм у вигляді підпружиненого штока,
розташованого перпендикулярно до сполучної трубки. У нормальному положенні шток перекриває прохід
рідини і тільки, коли тиск або температура в системі перевищують допустиме значення, автоматично спрацьовує
на відкриття і надлишкова рідина відправляється в піддон кавового апарату. Загалом, головною метою клапана
є відведення зайвої рідини. Існують механічні та автоматизовані клапани. У кавовому обладнанні застосовуються
автоматизовані.
Конструкція дренажного клапана виконана таким чином, щоб безремонтна експлуатація була тривалою. Ознаками,
що вказують на поломку пристрою є:
- постійне протікання рідини в піддон;
- відсутність спрацювання при надлишковому тиску рідини;
- нестабільна робота, з перериваннями
Оскільки цей виріб не перебуває під постійним навантаженням, у більшості випадків достатньо його прочистити для
відновлення працездатності. Але, якщо порушена цілісність корпусу, то необхідна заміна.
